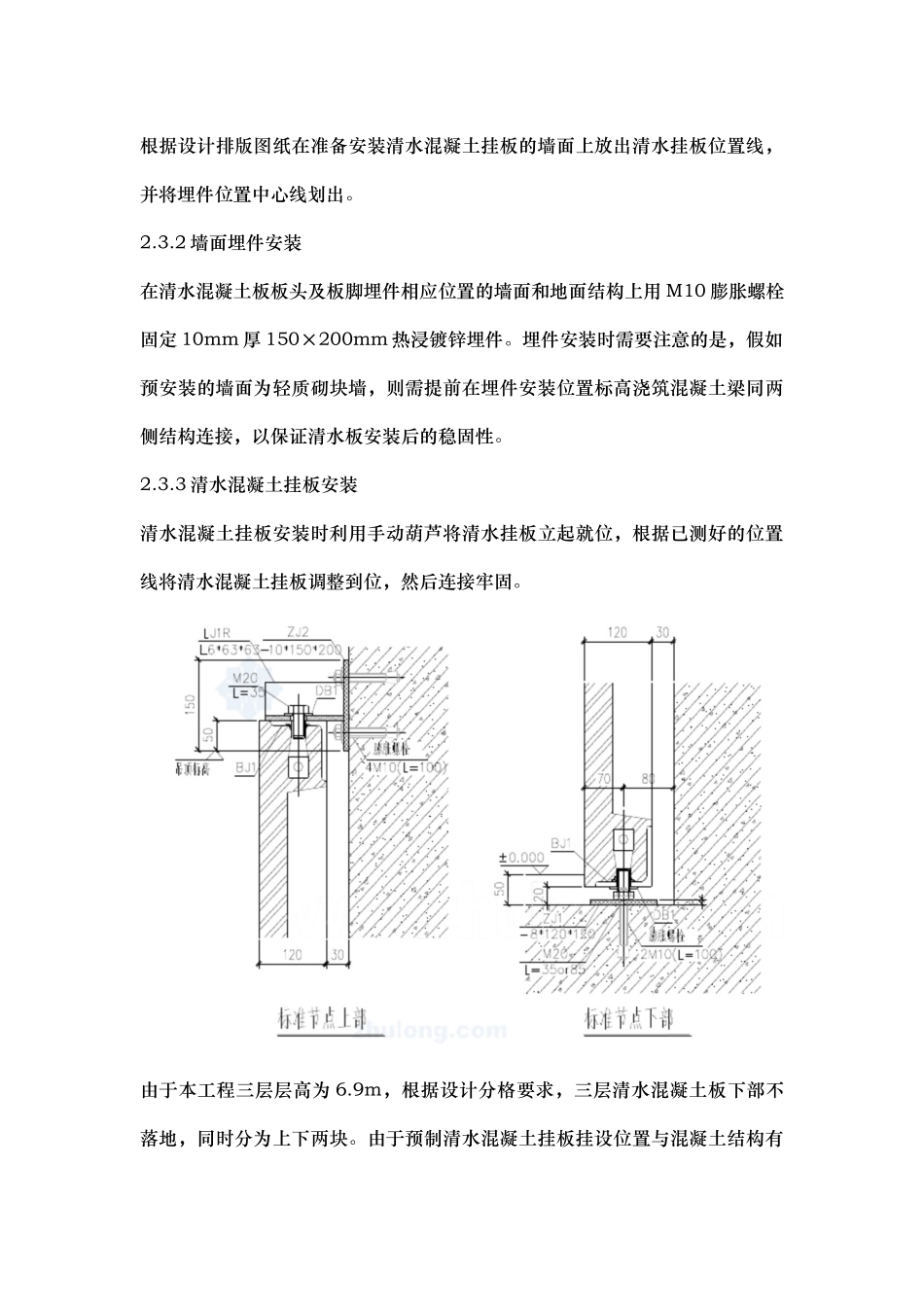

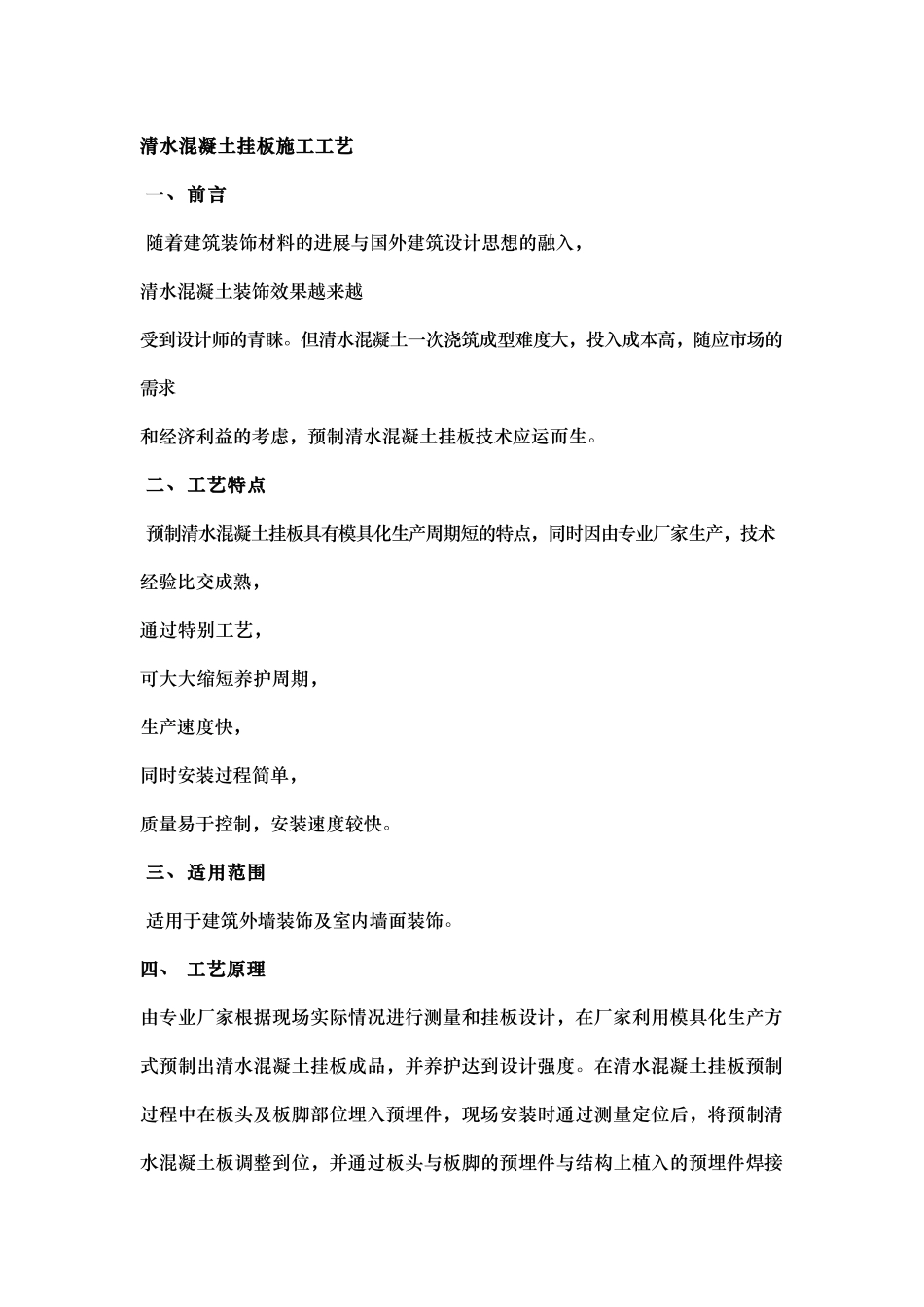

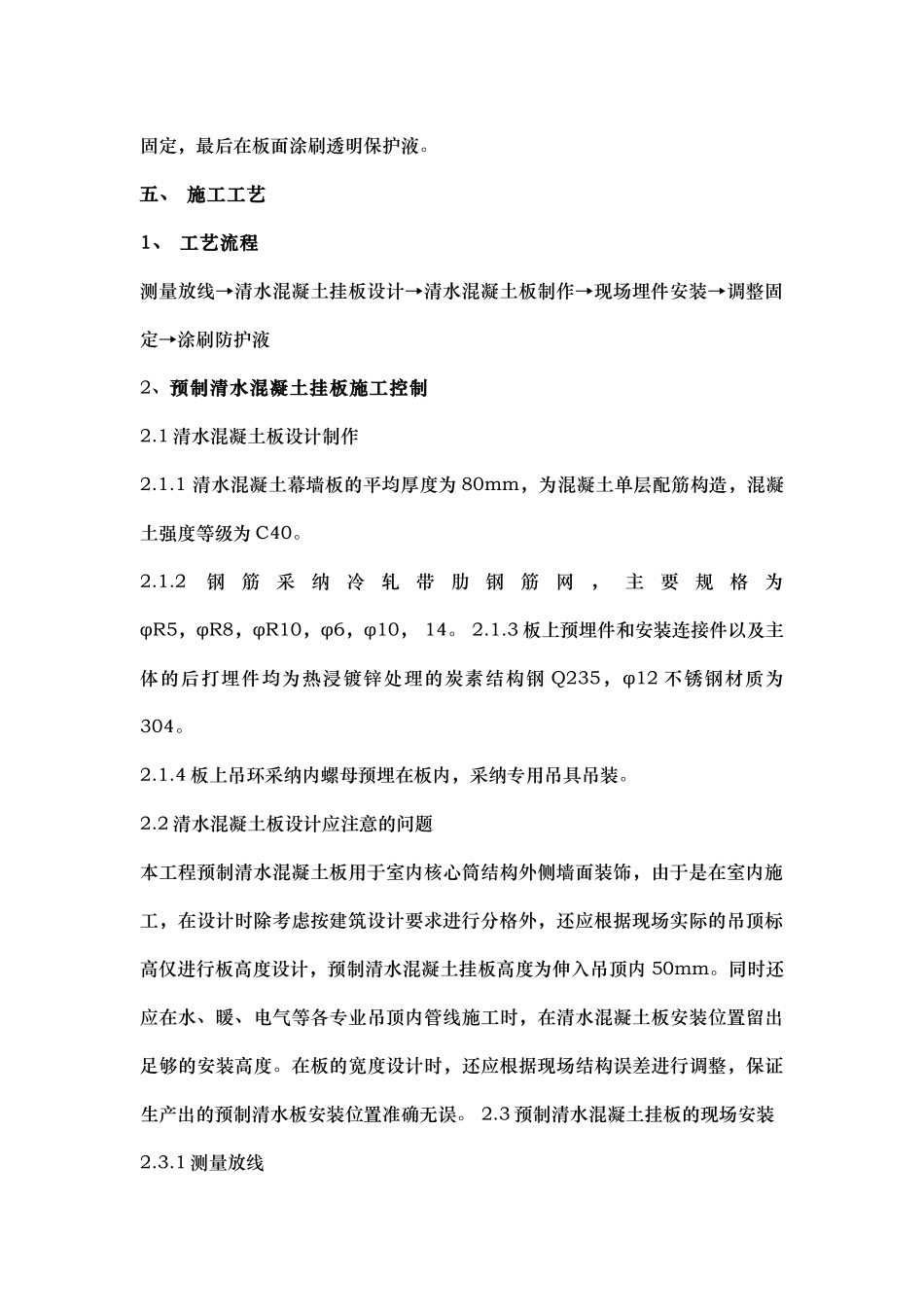

清水混凝土挂板施工工艺 一、前言 随着建筑装饰材料的进展与国外建筑设计思想的融入,清水混凝土装饰效果越来越受到设计师的青睐。但清水混凝土一次浇筑成型难度大,投入成本高,随应市场的需求和经济利益的考虑,预制清水混凝土挂板技术应运而生。 二、工艺特点 预制清水混凝土挂板具有模具化生产周期短的特点,同时因由专业厂家生产,技术经验比交成熟,通过特别工艺,可大大缩短养护周期,生产速度快,同时安装过程简单,质量易于控制,安装速度较快。 三、适用范围 适用于建筑外墙装饰及室内墙面装饰。四、 工艺原理 由专业厂家根据现场实际情况进行测量和挂板设计,在厂家利用模具化生产方式预制出清水混凝土挂板成品,并养护达到设计强度。在清水混凝土挂板预制过程中在板头及板脚部位埋入预埋件,现场安装时通过测量定位后,将预制清水混凝土板调整到位,并通过板头与板脚的预埋件与结构上植入的预埋件焊接固定,最后在板面涂刷透明保护液。 五、 施工工艺 1、 工艺流程 测量放线→清水混凝土挂板设计→清水混凝土板制作→现场埋件安装→调整固定→涂刷防护液 2、预制清水混凝土挂板施工控制 2.1 清水混凝土板设计制作 2.1.1 清水混凝土幕墙板的平均厚度为 80mm,为混凝土单层配筋构造,混凝土强度等级为 C40。 2.1.2钢筋采纳冷轧带肋钢筋网,主要规格为φR5,φR8,φR10,φ6,φ10, 14。 2.1.3 板上预埋件和安装连接件以及主体的后打埋件均为热浸镀锌处理的炭素结构钢 Q235,φ12 不锈钢材质为304。 2.1.4 板上吊环采纳内螺母预埋在板内,采纳专用吊具吊装。2.2 清水混凝土板设计应注意的问题 本工程预制清水混凝土板用于室内核心筒结构外侧墙面装饰,由于是在室内施工,在设计时除考虑按建筑设计要求进行分格外,还应根据现场实际的吊顶标高仅进行板高度设计,预制清水混凝土挂板高度为伸入吊顶内 50mm。同时还应在水、暖、电气等各专业吊顶内管线施工时,在清水混凝土板安装位置留出足够的安装高度。在板的宽度设计时,还应根据现场结构误差进行调整,保证生产出的预制清水板安装位置准确无误。 2.3 预制清水混凝土挂板的现场安装 2.3.1 测量放线 根据设计排版图纸在准备安装清水混凝土挂板的墙面上放出清水挂板位置线,并将埋件位置中心线划出。 2.3.2 墙面埋件安装 在清水混凝土板板头及板脚埋件相应位置的墙面和地面结构上用 M10 膨胀螺栓固定 10mm 厚 150×200mm 热浸镀锌埋件。埋...
