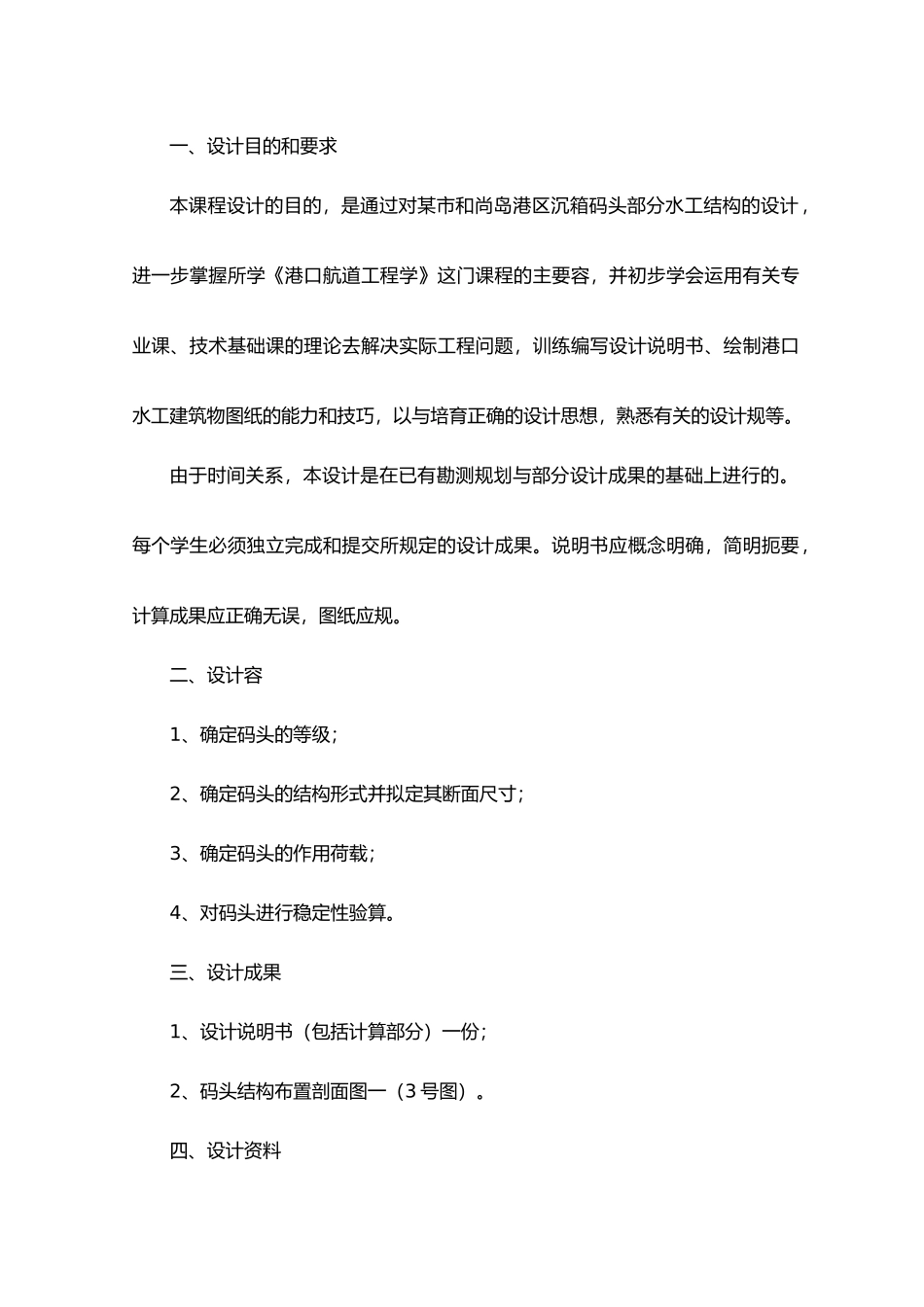

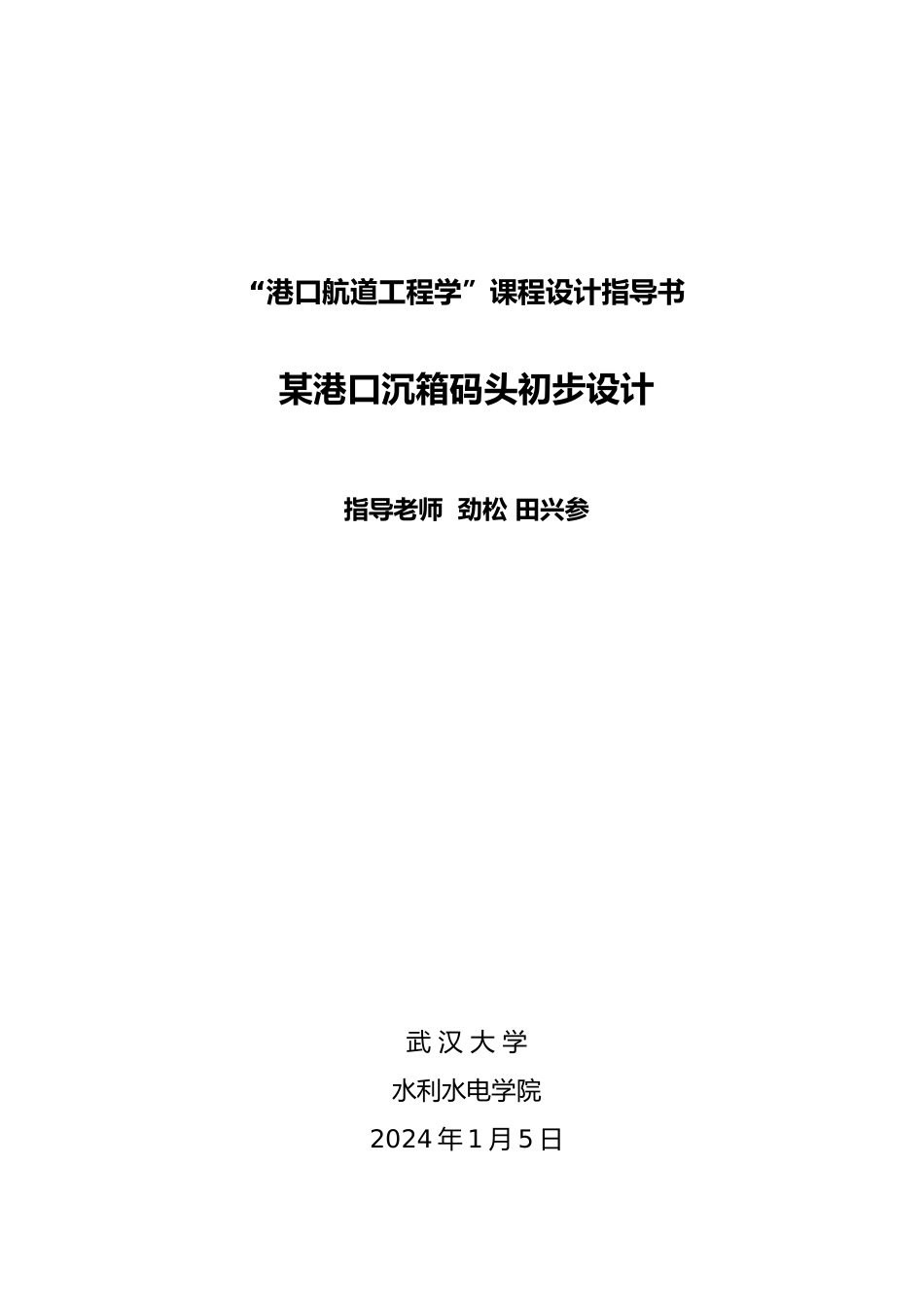

港口与通航建筑物课程设计任务书----------------------- -----------------------日期：“港口航道工程学”课程设计指导书某港口沉箱码头初步设计指导老师 劲松 田兴参 武 汉 大 学水利水电学院2024 年 1 月 5 日一、设计目的和要求本课程设计的目的，是通过对某市和尚岛港区沉箱码头部分水工结构的设计，进一步掌握所学《港口航道工程学》这门课程的主要容，并初步学会运用有关专业课、技术基础课的理论去解决实际工程问题，训练编写设计说明书、绘制港口水工建筑物图纸的能力和技巧，以与培育正确的设计思想，熟悉有关的设计规等。由于时间关系，本设计是在已有勘测规划与部分设计成果的基础上进行的。每个学生必须独立完成和提交所规定的设计成果。说明书应概念明确，简明扼要，计算成果应正确无误，图纸应规。二、设计容1、确定码头的等级；2、确定码头的结构形式并拟定其断面尺寸；3、确定码头的作用荷载；4、对码头进行稳定性验算。三、设计成果1、设计说明书（包括计算部分）一份；2、码头结构布置剖面图一（3 号图）。四、设计资料某市地处辽东半岛最南端，三面环海，气候温柔，交通方便，是我国东北的一颗明珠，也是我国的重要港口和旅游城市，工业和旅游业十分发达。但是，多年来该市一直处于缺煤少电状态，已严重影响了工业生产和人民生活，该市是围绕着老港口进展起来的城市，位于市中心的某些货场（如煤场）等已严重威胁着该市的安全。同时，由于国民经济的蓬勃进展，吞吐量的急骤增加，船舶的停泊时间长，造成政治、经济上不应有的影响和损失。为缓和本地区能源供应紧，解决该市缺煤少电状况，并使这些货物有专用装卸码头和库场，国家计委批准兴建和尚岛港区，并列入国家重点工程项目。（一）概况1、地理位置和尚岛港区位于本市海湾北端的红土堆子湾。背靠市第四发电厂，与市经济开发区隔海相望，交通方便，有公路与该市至公路相接，铁路接东北干线，可达全国各地。港区距市陆路 25 公里，水路 8 海里。2、自然条件该港区属海洋型气候，平均气温 10.2℃，7~8 月最高，一般为 25左右，极值达 34.4，1~2 月最低，一般为-5~-10℃，极值达-21℃。红土堆子湾一般不结冰，只在湾西北部零米水深线以上的海滩结冰，冰层厚度 0.3~0.5 米，土层最大冰深 0.93 米。由于地处东南亚季风带边缘，基本受季风控制。夏季以 ES 风为主，冬季以 N风为主，常风向为 SSE，六级以上的风很少。本地区一般每隔三年有一次...
