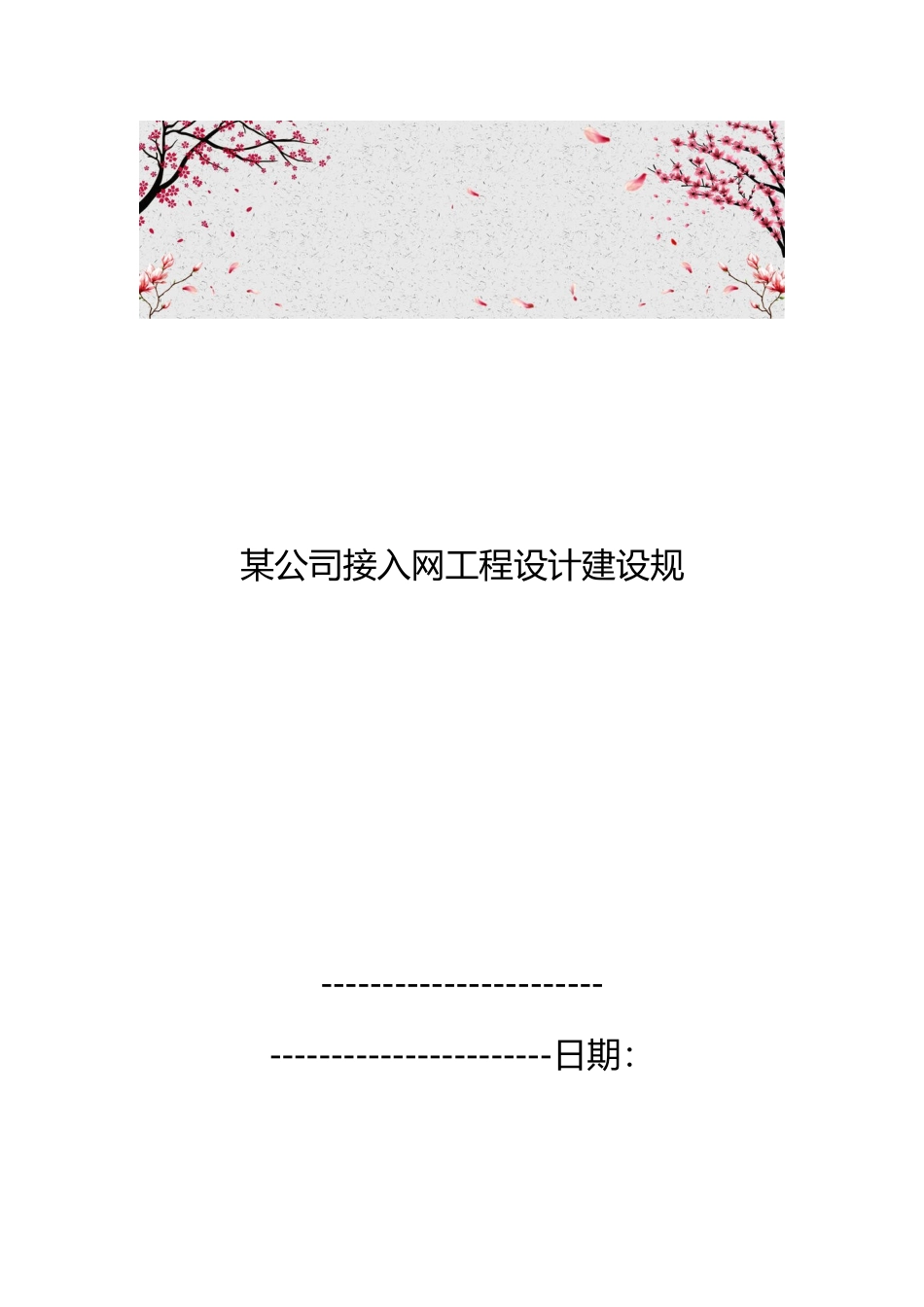

湖南某公司接入网工程设计建设规范标准

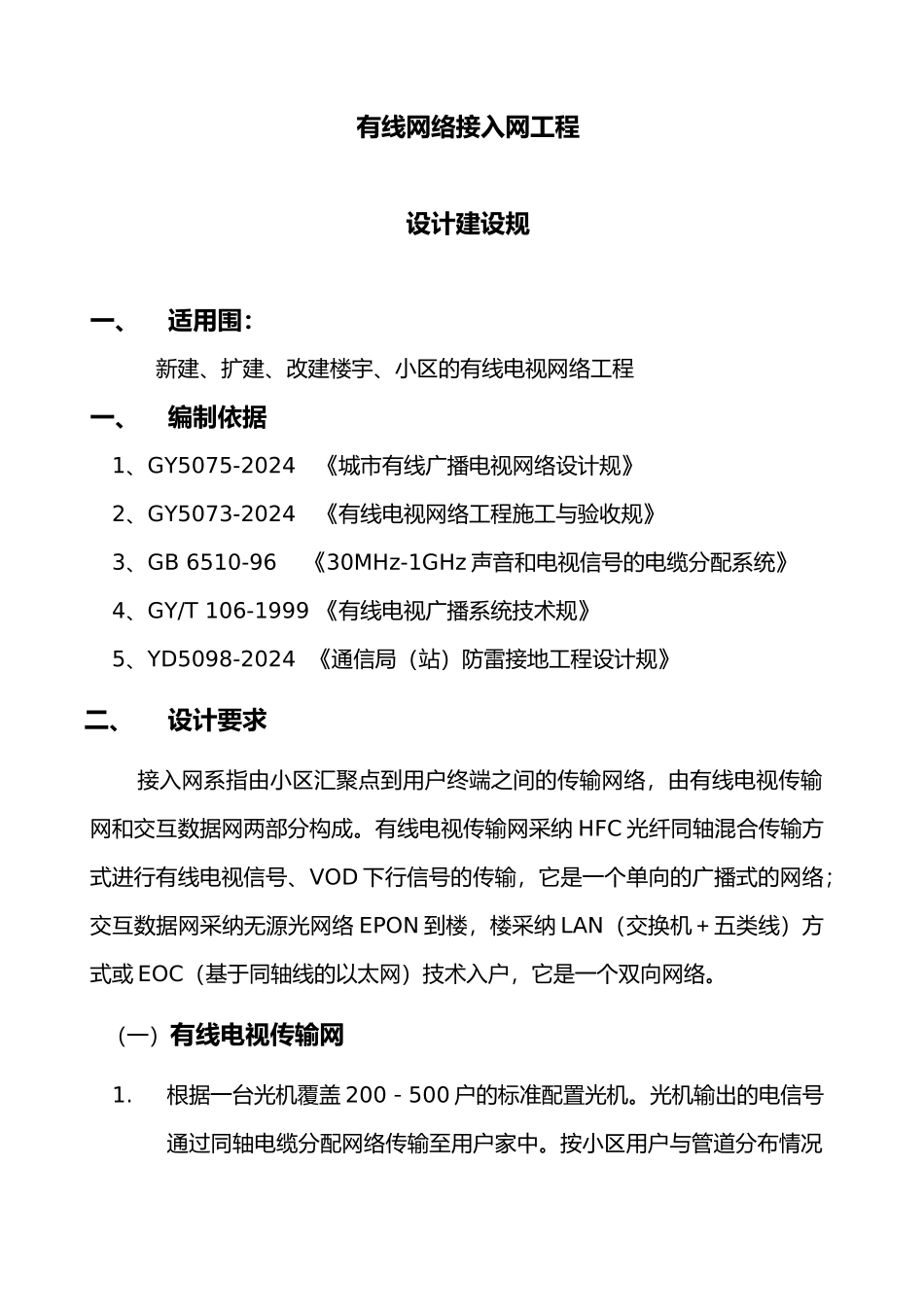

某公司接入网工程设计建设规----------------------- -----------------------日期：有线网络接入网工程设计建设规一、适用围：新建、扩建、改建楼宇、小区的有线电视网络工程一、编制依据1、GY5075-2024 《城市有线广播电视网络设计规》2、GY5073-2024 《有线电视网络工程施工与验收规》3、GB 6510-96 《30MHz-1GHz 声音和电视信号的电缆分配系统》4、GY/T 106-1999 《有线电视广播系统技术规》5、YD5098-2024 《通信局（站）防雷接地工程设计规》二、设计要求接入网系指由小区汇聚点到用户终端之间的传输网络，由有线电视传输网和交互数据网两部分构成。有线电视传输网采纳 HFC 光纤同轴混合传输方式进行有线电视信号、VOD 下行信号的传输，它是一个单向的广播式的网络；交互数据网采纳无源光网络 EPON 到楼，楼采纳 LAN（交换机＋五类线）方式或 EOC（基于同轴线的以太网）技术入户，它是一个双向网络。（一）有线电视传输网1.根据一台光机覆盖 200－500 户的标准配置光机。光机输出的电信号通过同轴电缆分配网络传输至用户家中。按小区用户与管道分布情况合理设计光机位置，使光机尽量靠近用户相对集中的地方，同时兼顾运行维护方便。2.根据电平设计需要确定光机所需电信号输出端口数目，有 2 路和 4 路独立输出光机可供设计时选择。根据光机是否需要向电缆分配网络供电选择光机的供电方式，有 220V 本地供电和 60V 电缆馈电两种可供设计选择。光机输出取 112MHz /448MHz /860MHz 三个频点为参考，对应输出电平以 98/100/103dBμv 为设计参考值。3.光机输出电信号建议直接通过分配网络入户，在电平无法满足设计要求时也可通过放大器对信号进行补偿，但放大器不得超过一级。4.光机到楼栋一般采纳 SYWLY-75-12 铝管物理发泡电缆铺设；建筑物楼道与楼道间采纳 SYWV-75-7（RG-11）物理发泡电缆铺设，入户电缆采纳 SYWV-75-5(RG-6)物理发泡同轴电缆。电缆损耗指标见附表。5.电缆均使用公制接头，其中 SYWLY-75-12 电缆接头采纳针接头，室SYWV-75-7（RG-11）、SYWV-75-5(RG-6)电缆接头采纳冷压 F头，须使用专用工具制作。6.安装于室外的分支分配器必须采纳野外防雨型分支分配器。用户电缆接入在建筑物采纳集中分配方式，原则上按住户数配置楼道分配器，八层以下以单元楼道为单位集中分配，高层建筑以 16 户为单位集中分配。七层以下（不含七层）的楼层，分配器装三楼；七层以上八层以下的楼层，分配器装四...
