现浇梁支架预压方案

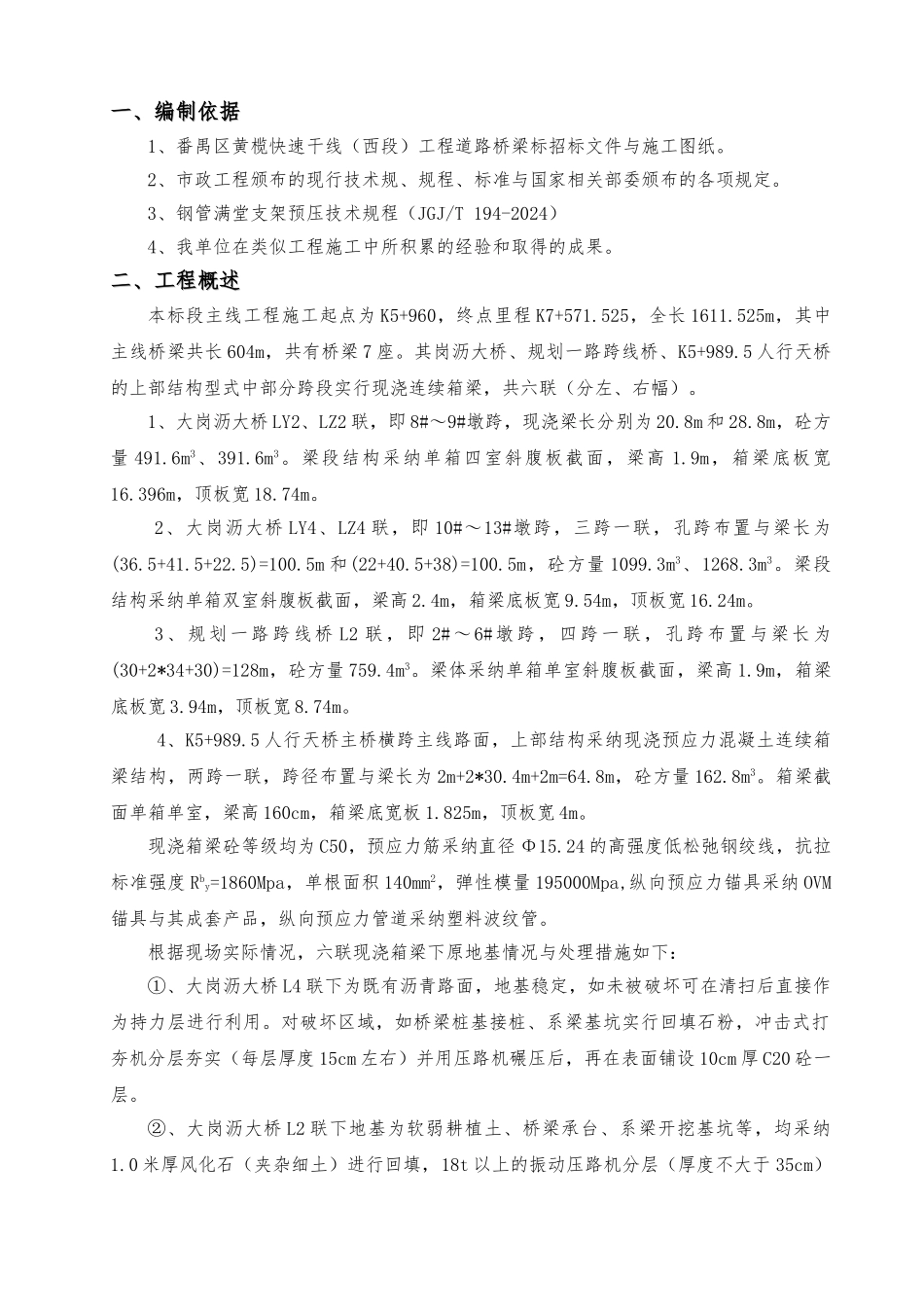

目 录一、编制依据一、编制依据 2二、工程概述二、工程概述 2三、支架堆载预压方案三、支架堆载预压方案 3（一）、支架预压目的与验收条件 3（二）、支架预压监测、计算容 4（三）、支架预压位置、材料、面积、重量的确定 4（四）、加载布点、顺序、方向与测量要求 5（五）、卸载要求 7（六）、预压注意事项 7四、支架堆载预压计算与预拱度设置四、支架堆载预压计算与预拱度设置 7（一）、满堂碗扣式支架：7（二）、支架变形量值 F 的计算 8（三）、梁体预设拱度计算 9（四）、预拱度的设置 9五、安全、文明施工 9现浇预应力砼箱梁堆载预压施工方案一、编制依据一、编制依据1、番禺区黄榄快速干线（西段）工程道路桥梁标招标文件与施工图纸。2、市政工程颁布的现行技术规、规程、标准与国家相关部委颁布的各项规定。3、钢管满堂支架预压技术规程（JGJ/T 194-2024）4、我单位在类似工程施工中所积累的经验和取得的成果。二、工程概述二、工程概述本标段主线工程施工起点为 K5+960，终点里程 K7+571.525，全长 1611.525m，其中主线桥梁共长 604m，共有桥梁 7 座。其岗沥大桥、规划一路跨线桥、K5+989.5 人行天桥的上部结构型式中部分跨段实行现浇连续箱梁，共六联（分左、右幅）。1、大岗沥大桥 LY2、LZ2 联，即 8#～9#墩跨，现浇梁长分别为 20.8m 和 28.8m，砼方量 491.6m3、391.6m3。梁段结构采纳单箱四室斜腹板截面，梁高 1.9m，箱梁底板宽16.396m，顶板宽 18.74m。 2、大岗沥大桥 LY4、LZ4 联，即 10#～13#墩跨，三跨一联，孔跨布置与梁长为(36.5+41.5+22.5)=100.5m 和(22+40.5+38)=100.5m，砼方量 1099.3m3、1268.3m3。梁段结构采纳单箱双室斜腹板截面，梁高 2.4m，箱梁底板宽 9.54m，顶板宽 16.24m。3、规划一路跨线桥 L2 联，即 2#～6#墩跨，四跨一联，孔跨布置与梁长为(30+2*34+30)=128m，砼方量 759.4m3。梁体采纳单箱单室斜腹板截面，梁高 1.9m，箱梁底板宽 3.94m，顶板宽 8.74m。4、K5+989.5 人行天桥主桥横跨主线路面，上部结构采纳现浇预应力混凝土连续箱梁结构，两跨一联，跨径布置与梁长为 2m+2*30.4m+2m=64.8m，砼方量 162.8m3。箱梁截面单箱单室，梁高 160cm，箱梁底宽板 1.825m，顶板宽 4m。现浇箱梁砼等级均为 C50，预应力筋采纳直径 Φ15.24 的高强度低松弛钢绞线，抗拉标准强度 Rby=1860Mpa，单根面积 140mm2，弹性模量 195000Mpa,纵向预应力锚具采纳 OVM锚具...
