电力变压器预防性试验标准

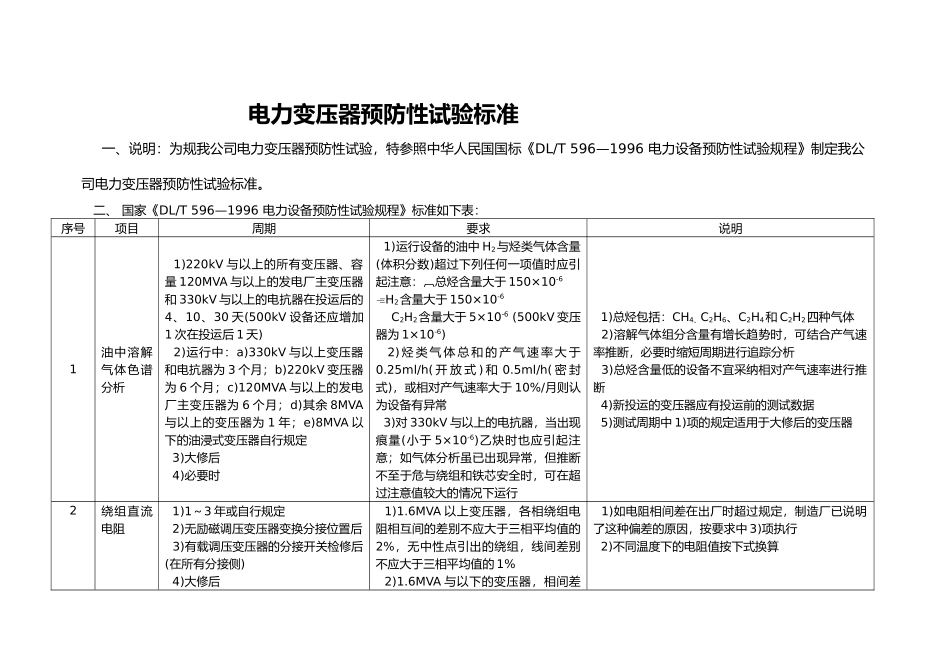

电力变压器预防性试验标准_第1页
1/7

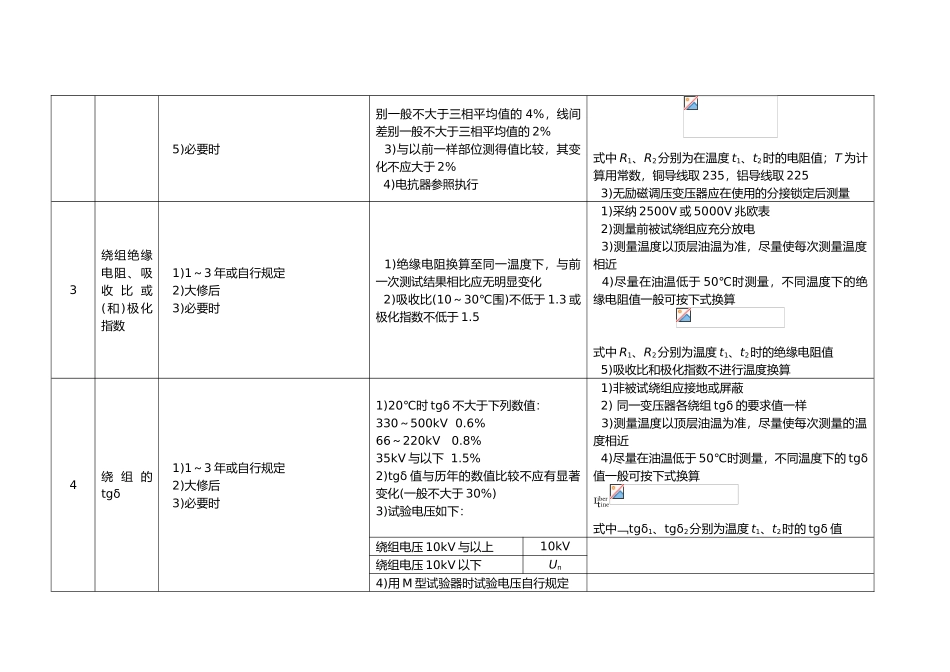

电力变压器预防性试验标准_第2页
2/7
电力变压器预防性试验标准_第3页
3/7
电力变压器预防性试验标准一、说明:为规我公司电力变压器预防性试验,特参照中华人民国国标《DL/T 596—1996 电力设备预防性试验规程》制定我公司电力变压器预防性试验标准。 二、 国家《DL/T 596—1996 电力设备预防性试验规程》标准如下表:序号项目周期要求说明1油中溶解气体色谱分析 1)220kV 与以上的所有变压器、容量 120MVA 与以上的发电厂主变压器和 330kV 与以上的电抗器在投运后的4、10、30 天(500kV 设备还应增加1 次在投运后 1 天) 2)运行中:a)330kV 与以上变压器和电抗器为 3 个月;b)220kV 变压器为 6 个月;c)120MVA 与以上的发电厂主变压器为 6 个月;d)其余 8MVA与以上的变压器为 1 年;e)8MVA 以下的油浸式变压器自行规定 3)大修后 4)必要时 1)运行设备的油中 H2与烃类气体含量(体积分数)超过下列任何一项值时应引起注意:总烃含量大于150×10-6H2含量大于 150×10-6 C2H2含量大于 5×10-6 (500kV 变压器为 1×10-6) 2) 烃 类 气 体 总 和 的 产 气 速 率 大 于0.25ml/h( 开 放 式 ) 和 0.5ml/h( 密 封式),或相对产气速率大于 10%/月则认为设备有异常 3)对 330kV 与以上的电抗器,当出现痕量(小于 5×10-6)乙炔时也应引起注意;如气体分析虽已出现异常,但推断不至于危与绕组和铁芯安全时,可在超过注意值较大的情况下运行 1)总烃包括:CH4、C2H6、C2H4和 C2H2四种气体 2)溶解气体组分含量有增长趋势时,可结合产气速率推断,必要时缩短周期进行追踪分析 3)总烃含量低的设备不宜采纳相对产气速率进行推断 4)新投运的变压器应有投运前的测试数据 5)测试周期中 1)项的规定适用于大修后的变压器2绕组直流电阻 1)1~3 年或自行规定 2)无励磁调压变压器变换分接位置后 3)有载调压变压器的分接开关检修后(在所有分接侧) 4)大修后 1)1.6MVA 以上变压器,各相绕组电阻相互间的差别不应大于三相平均值的2%,无中性点引出的绕组,线间差别不应大于三相平均值的 1% 2)1.6MVA 与以下的变压器,相间差 1)如电阻相间差在出厂时超过规定,制造厂已说明了这种偏差的原因,按要求中 3)项执行 2)不同温度下的电阻值按下式换算 5)必要时别一般不大于三相平均值的 4%,线间差别一般不大于三相平均值的 2% 3)与以前一样部位测得值比较,其变化不应大于 2% 4)电抗器参照执行式中 R1、R2分别为在温度 t1、t2时的电阻值;T 为计算用常数,铜导...
