电力系统分析课程设计报告书

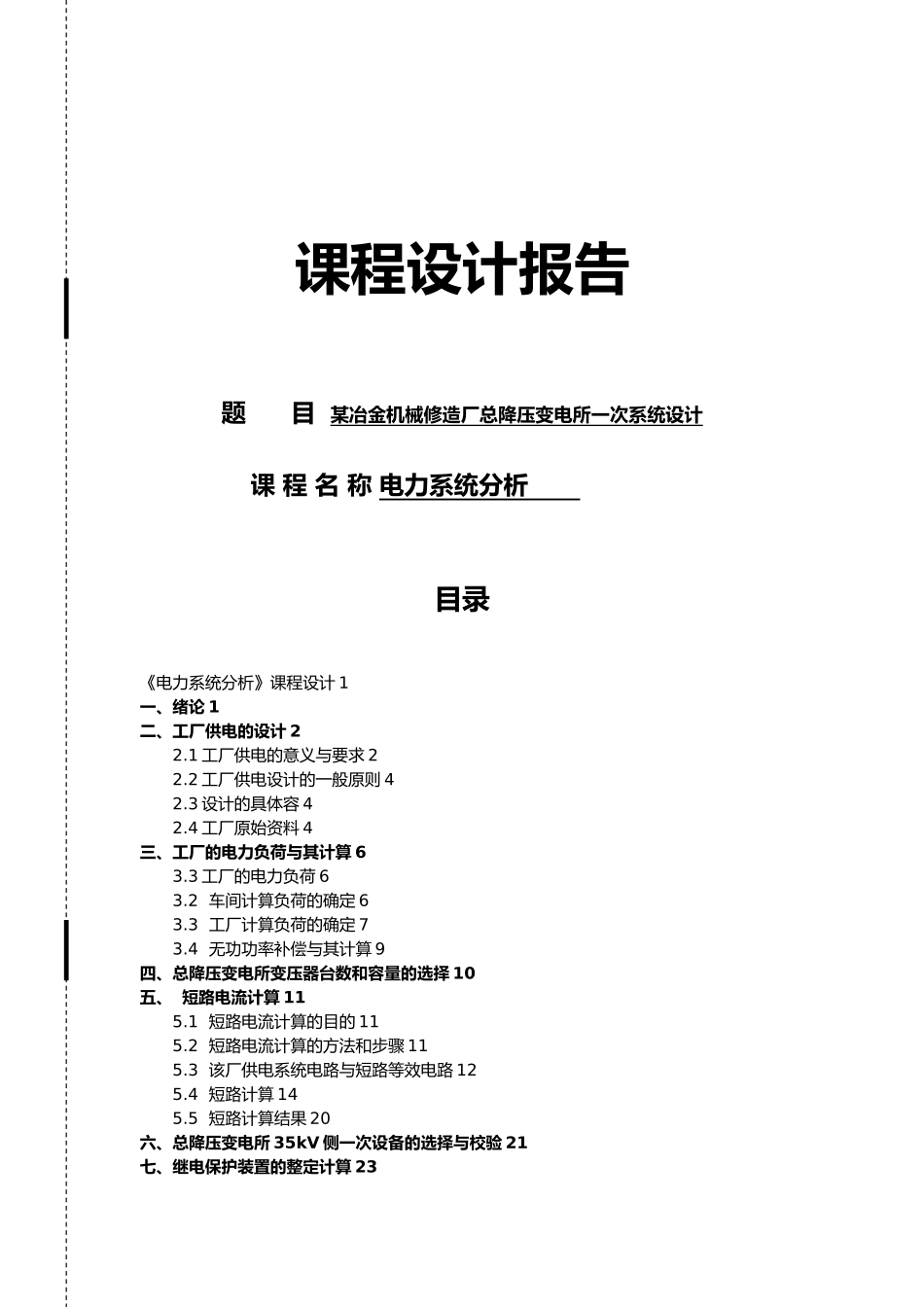

课程设计报告题 目 某冶金机械修造厂总降压变电所一次系统设计课 程 名 称 电力系统分析 目录《电力系统分析》课程设计 1一、绪论 1二、工厂供电的设计 22.1 工厂供电的意义与要求 22.2 工厂供电设计的一般原则 42.3 设计的具体容 42.4 工厂原始资料 4三、工厂的电力负荷与其计算 63.3 工厂的电力负荷 63.2 车间计算负荷的确定 63.3 工厂计算负荷的确定 73.4 无功功率补偿与其计算 9四、总降压变电所变压器台数和容量的选择 10五、 短路电流计算 115.1 短路电流计算的目的 115.2 短路电流计算的方法和步骤 115.3 该厂供电系统电路与短路等效电路 125.4 短路计算 145.5 短路计算结果 20六、总降压变电所 35kV 侧一次设备的选择与校验 21七、继电保护装置的整定计算 237.1 总降压变电所 35kV 变压器的保护 237.2 35kV 电力线路保护 25八、防雷保护与接地装置的设计 278.1 变电所防雷保护与防雷装置的选择 278.2 接地装置的设计计算 27心得体会 28参考文献 29《电力系统分析》课程设计某冶金机械修造厂总降压变电所一次系统设计一、绪论 随着我国国民经济的飞速进展，工业对电力的需求也越来越迫切。随着中国工业规模的不断扩大，对电力供应的安全性、可靠性提出了更高的要求，因此电力系统与用户直接关联的供电系统尤为重要。作为供电系统的主要组成部分，电气设备的质量与其性能的先进性是决定供电系统安全可靠运行的前提条件之一。本设计根据该冶金机械厂的相关资料和实际情况，对该厂的总降压变电所系统进行设计。本设计首先根据工厂提供的资料对工厂的负荷情况进行了计算，根据负荷情况对变压器的容量和台数进行了选择。该厂电源由某变电所以 35kV 双回路架空线引出，本设计选择在该厂设立总降压变电所先将电压降为厂区供电电压 10kV，在由各车间变电所降为负荷所需电压。为保证供电系统的可靠性，总降压变电所采纳单母线分段式接线方式，厂区供电系统采纳放射式接线方式。通过计算，本设计对各变电所的主要电气设备、电缆和母线进行了选择和校验，对一次侧主要设备进行了继电保护整定。二、工厂供电的设计 2.1 工厂供电的意义与要求 电能不仅是人们生活的能源，更重要的是工业生产的主要能源和动力。电能容易从其他一次能源中获得，也容易转化为工业生产中的电能、动能，而且使用方便灵活。电能的输送和分配简单经济是电能的又一优点，通过导线可以直接把电能引至负荷，不像...
