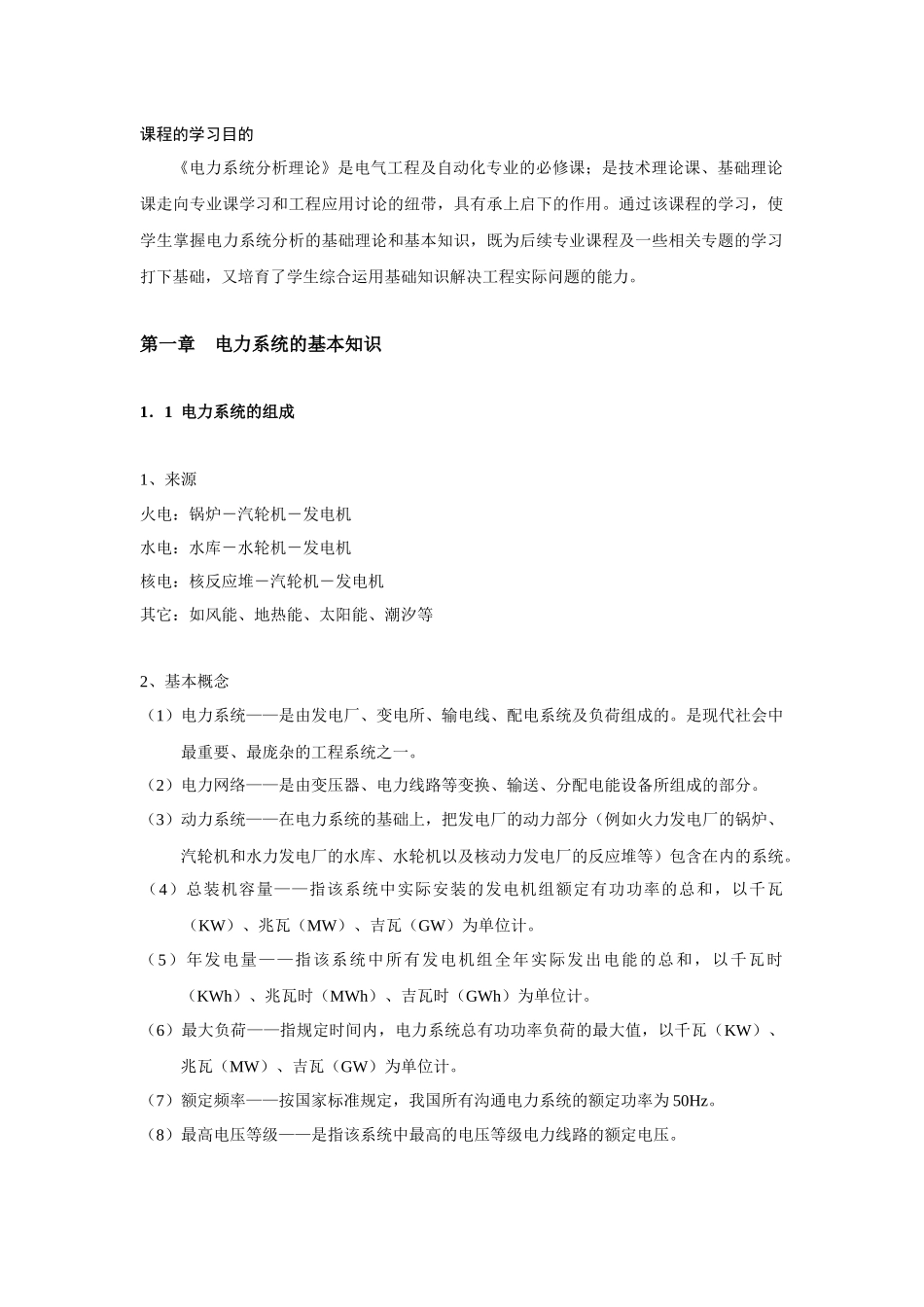

课程的学习目的《电力系统分析理论》是电气工程及自动化专业的必修课;是技术理论课、基础理论课走向专业课学习和工程应用讨论的纽带,具有承上启下的作用。通过该课程的学习,使学生掌握电力系统分析的基础理论和基本知识,既为后续专业课程及一些相关专题的学习打下基础,又培育了学生综合运用基础知识解决工程实际问题的能力。第一章电力系统的基本知识1.1 电力系统的组成1、来源火电:锅炉-汽轮机-发电机水电:水库-水轮机-发电机核电:核反应堆-汽轮机-发电机其它:如风能、地热能、太阳能、潮汐等2、基本概念(1)电力系统——是由发电厂、变电所、输电线、配电系统及负荷组成的。是现代社会中最重要、最庞杂的工程系统之一。(2)电力网络——是由变压器、电力线路等变换、输送、分配电能设备所组成的部分。(3)动力系统——在电力系统的基础上,把发电厂的动力部分(例如火力发电厂的锅炉、汽轮机和水力发电厂的水库、水轮机以及核动力发电厂的反应堆等)包含在内的系统。(4)总装机容量——指该系统中实际安装的发电机组额定有功功率的总和,以千瓦(KW)、兆瓦(MW)、吉瓦(GW)为单位计。(5)年发电量——指该系统中所有发电机组全年实际发出电能的总和,以千瓦时(KWh)、兆瓦时(MWh)、吉瓦时(GWh)为单位计。 (6)最大负荷——指规定时间内,电力系统总有功功率负荷的最大值,以千瓦(KW)、兆瓦(MW)、吉瓦(GW)为单位计。 (7)额定频率——按国家标准规定,我国所有沟通电力系统的额定功率为 50Hz。 (8)最高电压等级——是指该系统中最高的电压等级电力线路的额定电压。1.2、电力线路一、架空线路 架空线路主要由杆塔(基础)、导线、架空地线、绝缘子、横旦、金具、拉线、接地装置及附属设备等组成 。 二、架空线路各部件的作用1、导线 导线的材质一般采纳铜、铝、钢和铝合金材料,通过绝缘子固定在杆塔上,主要起传送电流的作用。 2、架空地线 架空地线又称避雷线,它用 1 根或 2 根导线架设在杆塔顶部,用于保护导线和杆塔不受雷击。 3、绝缘子 绝缘子是用来保持架空导线和杆塔之间电器绝缘的一种瓷质元件。又称瓷瓶。 绝缘子应具有良好的绝缘性能、符合线路的电压要求、并具有较好的机械强度、不受温度剧变的影响以及防止水分侵入等特点。架空线路上绝缘子主要有针式绝缘子和悬式绝缘子 2 种。 4、杆塔 杆塔是用来支持架空导线和避雷线的,也叫做电杆或铁塔。在铁路供电系统中,使...
