电子时钟课程设计

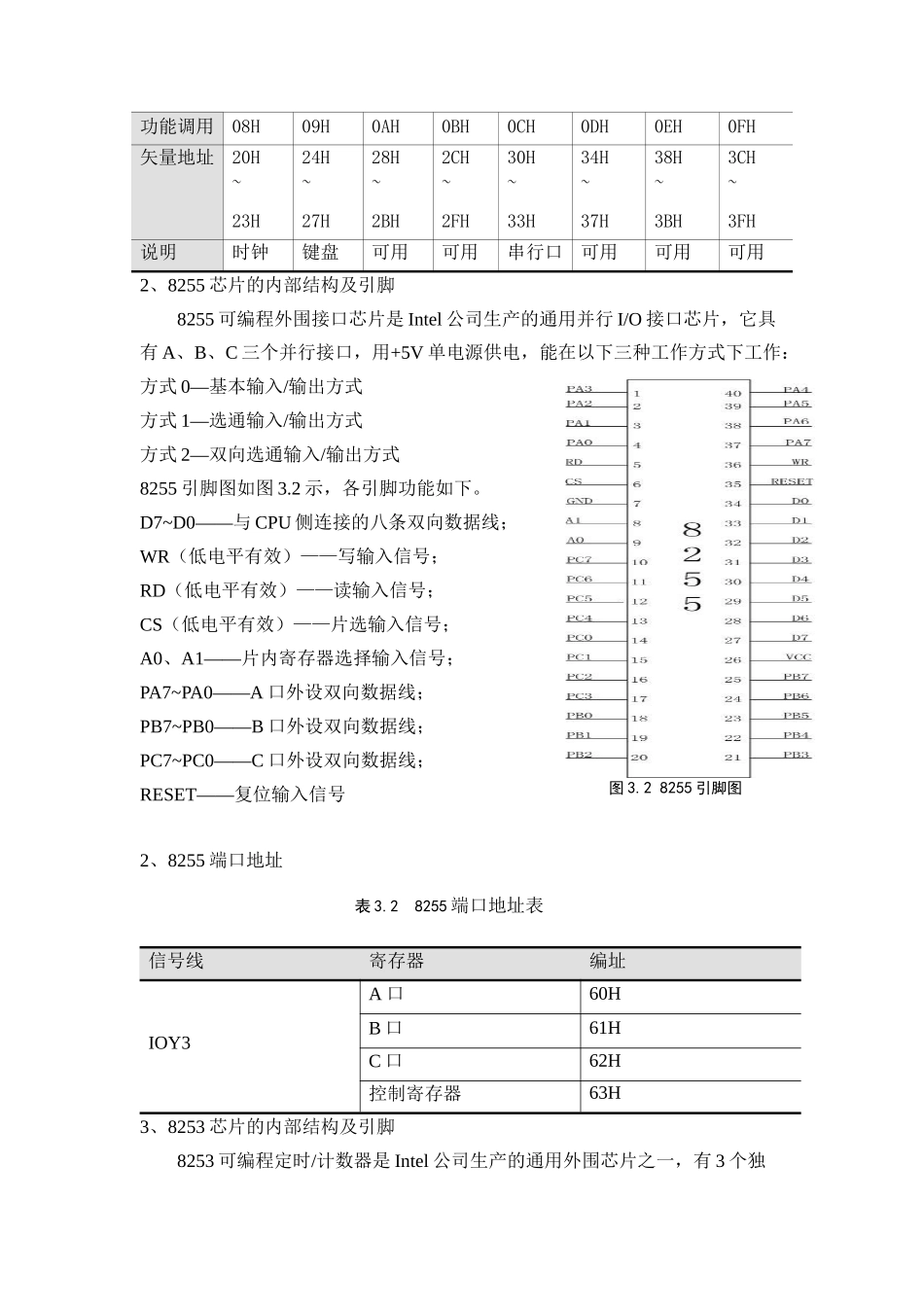

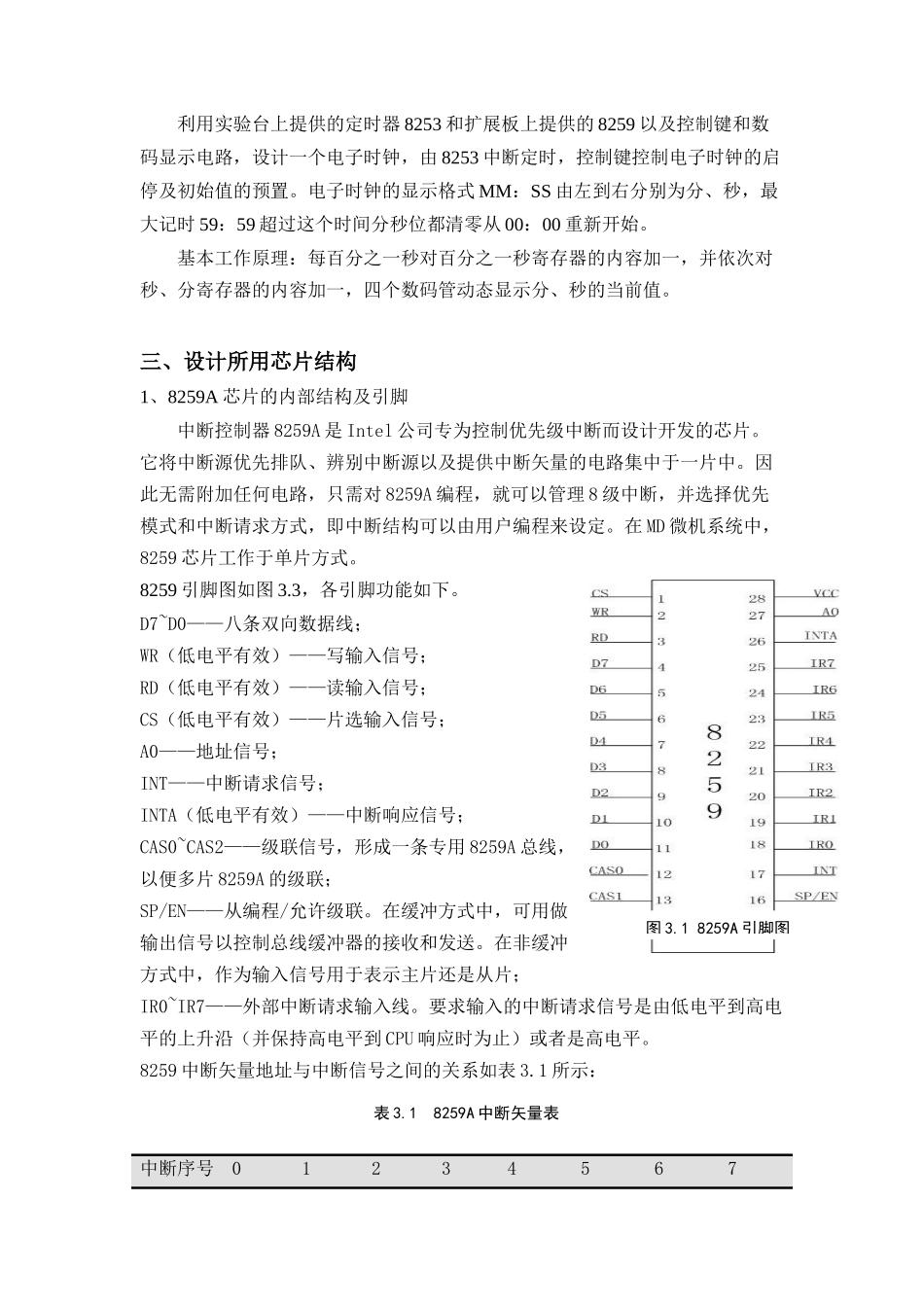

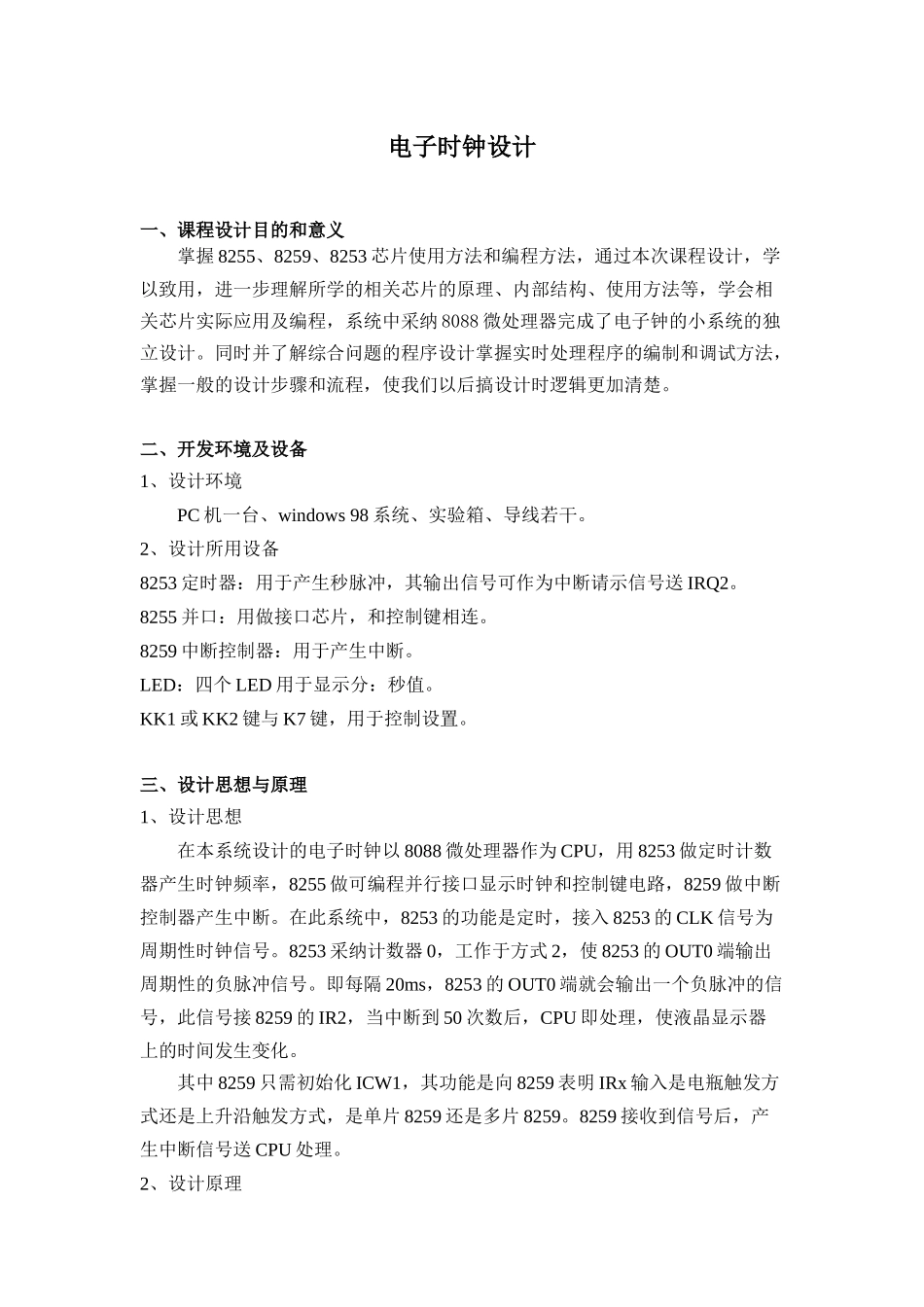

电子时钟设计一、课程设计目的和意义掌握 8255、8259、8253 芯片使用方法和编程方法，通过本次课程设计，学以致用，进一步理解所学的相关芯片的原理、内部结构、使用方法等，学会相关芯片实际应用及编程，系统中采纳 8088 微处理器完成了电子钟的小系统的独立设计。同时并了解综合问题的程序设计掌握实时处理程序的编制和调试方法，掌握一般的设计步骤和流程，使我们以后搞设计时逻辑更加清楚。二、开发环境及设备1、设计环境PC 机一台、windows 98 系统、实验箱、导线若干。2、设计所用设备8253 定时器：用于产生秒脉冲，其输出信号可作为中断请示信号送 IRQ2。8255 并口：用做接口芯片，和控制键相连。8259 中断控制器：用于产生中断。LED：四个 LED 用于显示分：秒值。KK1 或 KK2 键与 K7 键，用于控制设置。三、设计思想与原理1、设计思想在本系统设计的电子时钟以 8088 微处理器作为 CPU，用 8253 做定时计数器产生时钟频率，8255 做可编程并行接口显示时钟和控制键电路，8259 做中断控制器产生中断。在此系统中，8253 的功能是定时，接入 8253 的 CLK 信号为周期性时钟信号。8253 采纳计数器 0，工作于方式 2，使 8253 的 OUT0 端输出周期性的负脉冲信号。即每隔 20ms，8253 的 OUT0 端就会输出一个负脉冲的信号，此信号接 8259 的 IR2，当中断到 50 次数后，CPU 即处理，使液晶显示器上的时间发生变化。其中 8259 只需初始化 ICW1，其功能是向 8259 表明 IRx 输入是电瓶触发方式还是上升沿触发方式，是单片 8259 还是多片 8259。8259 接收到信号后，产生中断信号送 CPU 处理。2、设计原理利用实验台上提供的定时器 8253 和扩展板上提供的 8259 以及控制键和数码显示电路，设计一个电子时钟，由 8253 中断定时，控制键控制电子时钟的启停及初始值的预置。电子时钟的显示格式 MM：SS 由左到右分别为分、秒，最大记时 59：59 超过这个时间分秒位都清零从 00：00 重新开始。基本工作原理：每百分之一秒对百分之一秒寄存器的内容加一，并依次对秒、分寄存器的内容加一，四个数码管动态显示分、秒的当前值。三、设计所用芯片结构1、8259A 芯片的内部结构及引脚中断控制器 8259A 是 Intel 公司专为控制优先级中断而设计开发的芯片。它将中断源优先排队、辨别中断源以及提供中断矢量的电路集中于一片中。因此无需附加任何电路，只需对 8259A 编程，就可以管理 8 ...
