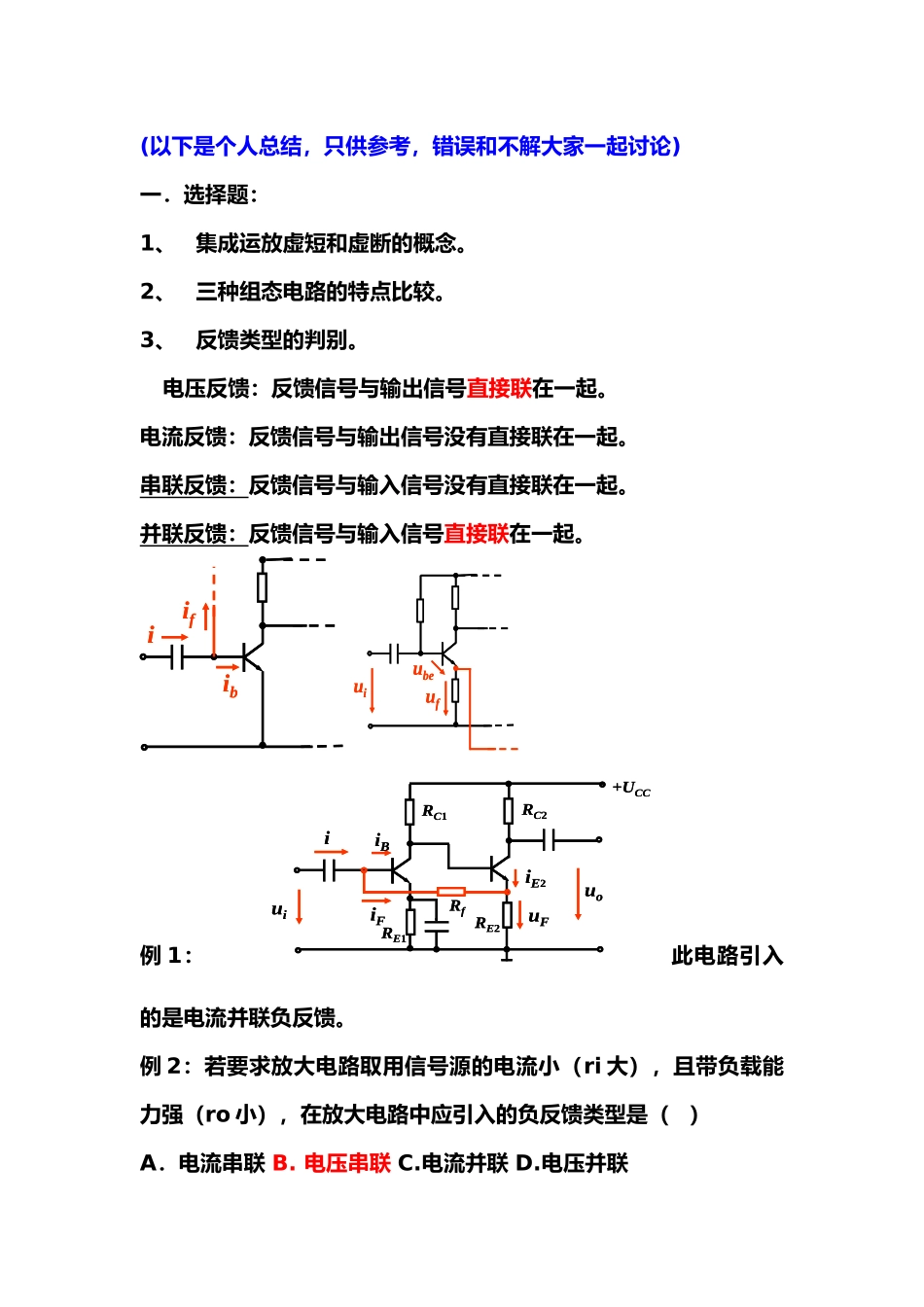

电子电路复习资料大全----------------------- -----------------------日期：(以下是个人总结，只供参考，错误和不解大家一起讨论)一．选择题：1、集成运放虚短和虚断的概念。2、三种组态电路的特点比较。3、反馈类型的判别。 电压反馈：反馈信号与输出信号直接联在一起。电流反馈：反馈信号与输出信号没有直接联在一起。串联反馈：反馈信号与输入信号没有直接联在一起。并联反馈：反馈信号与输入信号直接联在一起。iifibiifibufuiubeufuiube例 1： uouiiiBiFuFRE2RfRE1RC1RC2+UCCiE2uouiiiBiFuFRE2RfRE1RC1RC2+UCCiE2此电路引入的是电流并联负反馈。例 2：若要求放大电路取用信号源的电流小（ri 大），且带负载能力强（ro 小），在放大电路中应引入的负反馈类型是（ ）A．电流串联 B. 电压串联 C.电流并联 D.电压并联4、整流电路的简单分析算，二极管单向导电性。5、同 4.6、静态工作点的概念。7、三极管的工作条件与特点。(1)放大区：发射结正偏，集电结反偏。IC=bIB , 且 DIC = bDIB(2) 饱和区：发射结正偏，集电结正偏。 即：VCEIC，VCE»0.3V (3) 截止区： VBE< 死区电压， IB=0 ， IC=ICEO»0 例：当 NPN 型 BJT 的 Vce>Vbe 且 Vbe>0.5V 时，则 BJT工作在（ ） A．截止区 B.放大区 C.饱和区 D.击穿区8、同 2.9、多级放大电路的基本概念。10、 三种组态电路的熟悉。二． 填空题：1、二极管的极性判别。#万用表一定要用 R*100 或 R*1K 挡， 万用表欧姆档，黑表笔对应于表电池的正极，而红表笔对应于表电池的负极。 二极管正偏时导通，呈现的电阻阻值较小。 二极管反偏时截止，呈现的电阻阻值较大。2.串联型稳压电源的输出围估算。P1113.比例运算放大器同相、反相输入比较。电压放大倍数共模信号输入阻反相比例放大器Au=—Rf/R10ri 低，ri=R1正相比例放大器Au=1+Rf/R1很大4.判别三极管的各管脚与材料、类型。NPN:Vc>Vb>Ve;PNP:VcVb>Ve; PNP:VcB(2.2)>E(1.5)所以...
