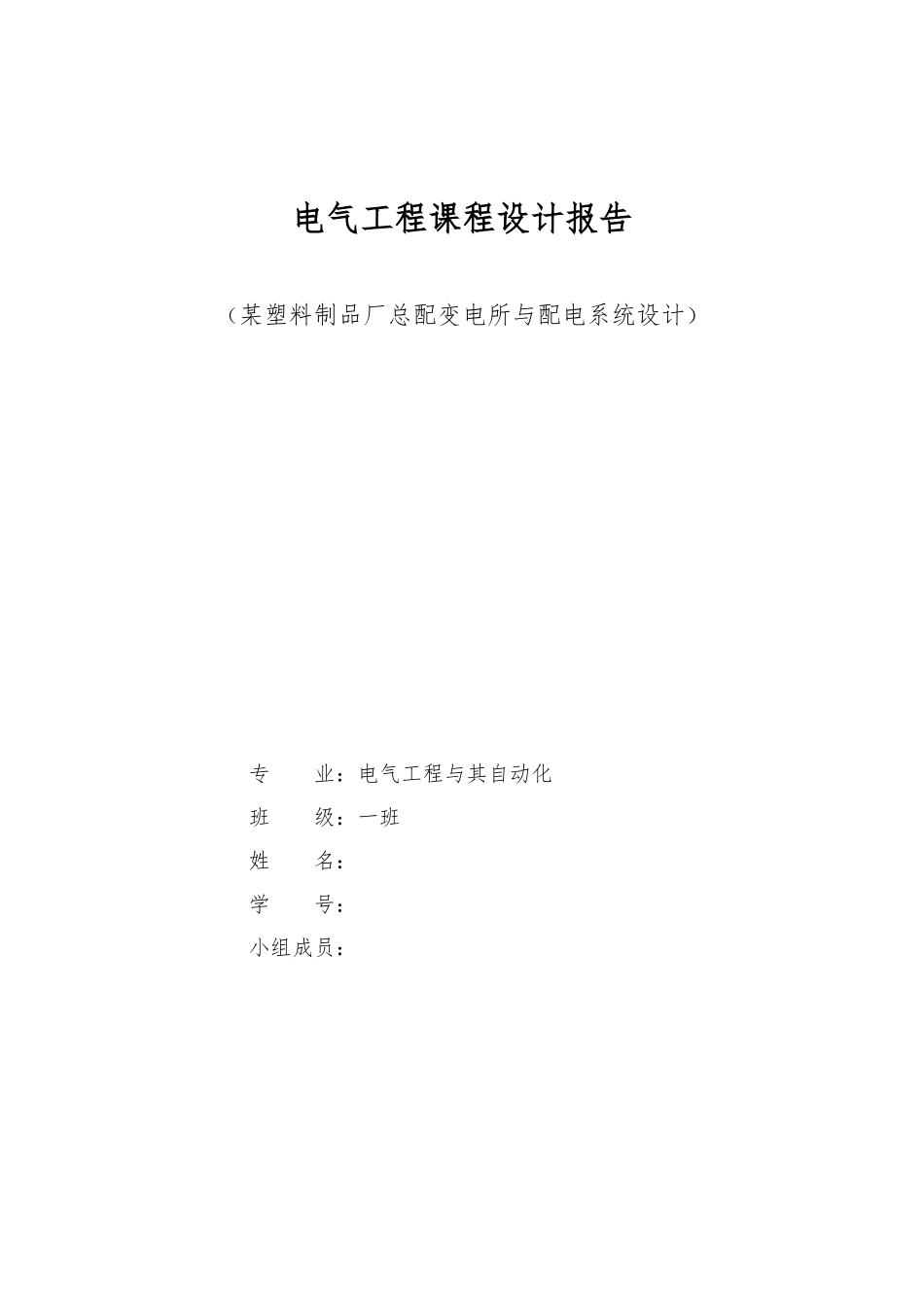

电气工程课程设计报告（某塑料制品厂总配变电所与配电系统设计） 专 业：电气工程与其自动化 班 级：一班 姓 名： 学 号： 小组成员：目录：1.设计依据与负荷计算......................................21.1 设计依据...........................................21.2 电力负荷计算.......................................22．变电所高压电器设备选型.................................52.1 补偿电容器选择.....................................52.2 主变压器的选择.....................................62.3 补偿后高压侧负荷计算...............................83．短路电流计算...........................................93.1 三相短路电流的计算公式（标幺值计算方法）：.........93.2 短路计算等效电路...................................93.3 短路电流计算.......................................94. 设备选择..............................................134.1 高压设备选择......................................134.2 高压设备选择列表..................................154.3 线路选择..........................................195. 继电保护..............................................215.1 高压进线的继电保护................................215.2 各变电所进线保护..................................225.3 变压器继电保护....................................23设计题目 3 某塑料制品厂总配变电所与配电系统设计1.设计依据与负荷计算1.1 设计依据一．此厂生产任务与车间组成1． 本厂生产规模与产品规格年产量为万吨聚乙烯与烃塑料制品。产品品种有薄膜、单丝、管材和注射等制品。其原料来源于某石油化纤总厂。2． 车间组成与布置本厂设有薄膜、单丝、管材和注射等四个车间，设备选型全部采纳我国最新定型设备，此外还有辅助车间与其它设备。二．设计依据1.供用电协议。工厂与电业部门所签定的供用电协议主要容如下：1） 工厂电源从电业部门某 110/10 千伏变电所，用 10 千伏架空线引入本厂，该变电所在厂南侧 1 公里；2） 电业部门对本厂提出的技术要求：①区域变电所 10 千伏配出线路定时限过流保护装置的整定时间为 2.5 秒，工厂“总降”不应大于 2 秒；②在总配电所 35 千伏侧进行计量；③本厂的功率因数值应在 0.9 以上。3） 配电系统技术数据：电业...
