电气开关电源设计计算公式包括电容电气开关管选取VIP专享

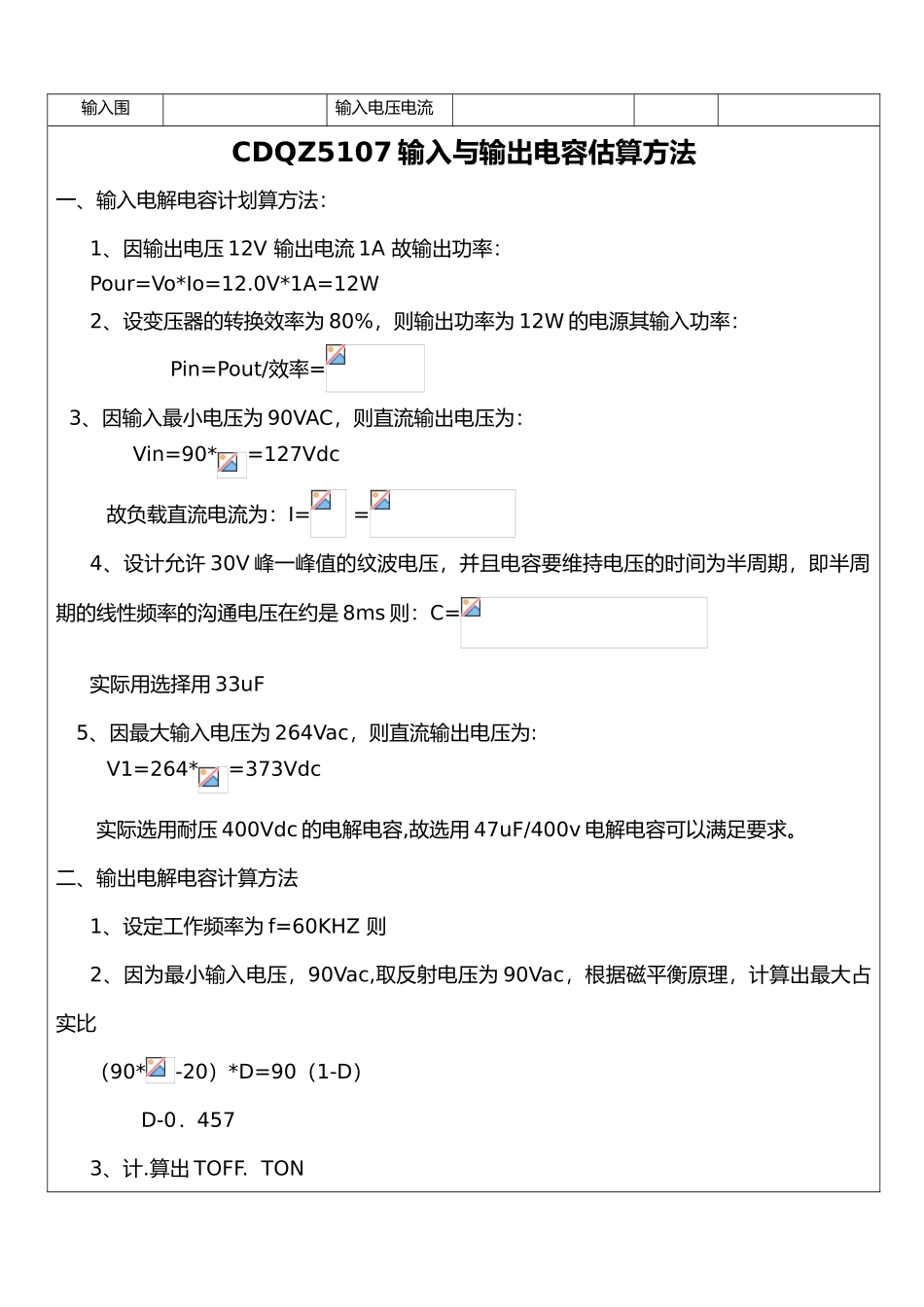

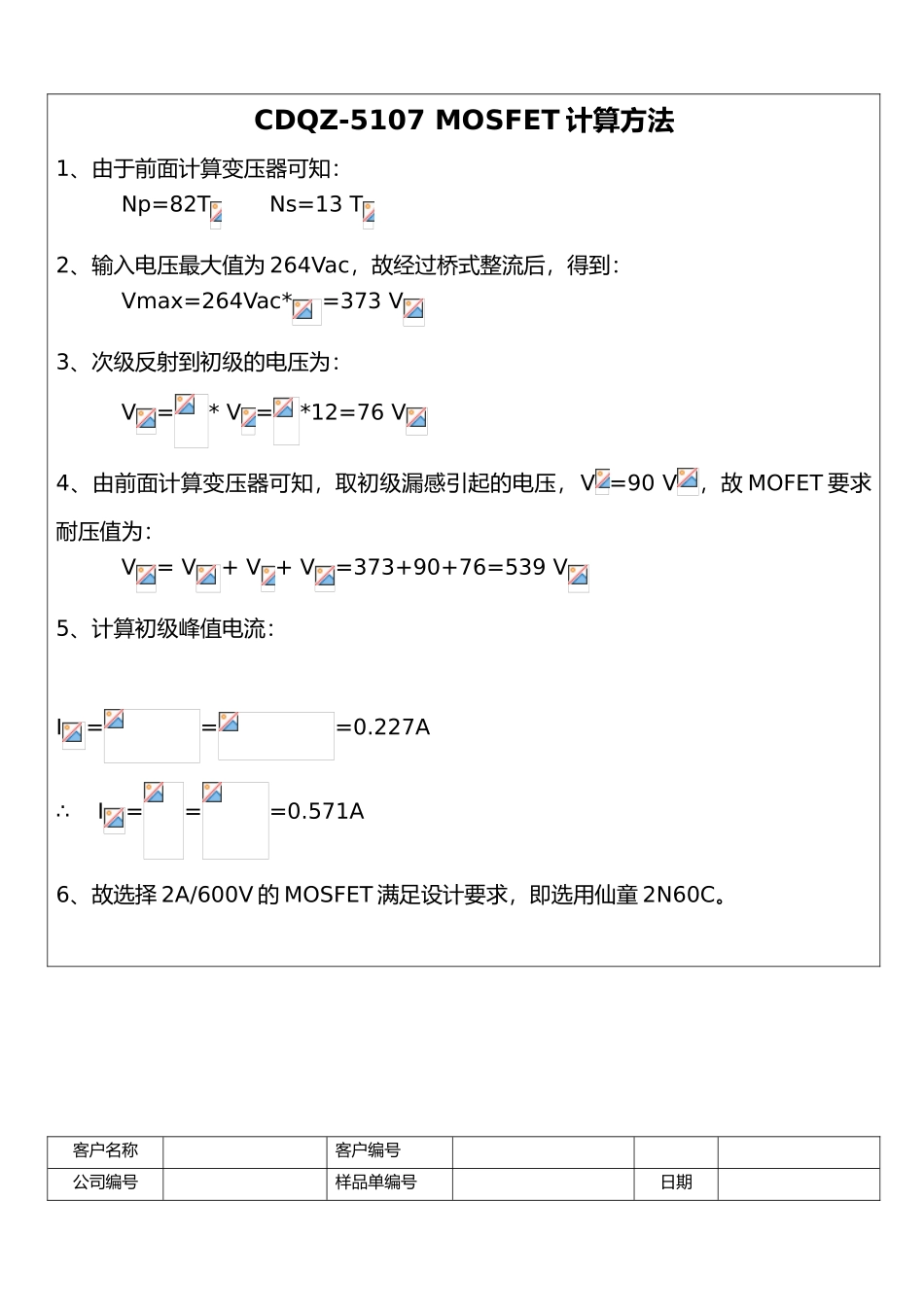

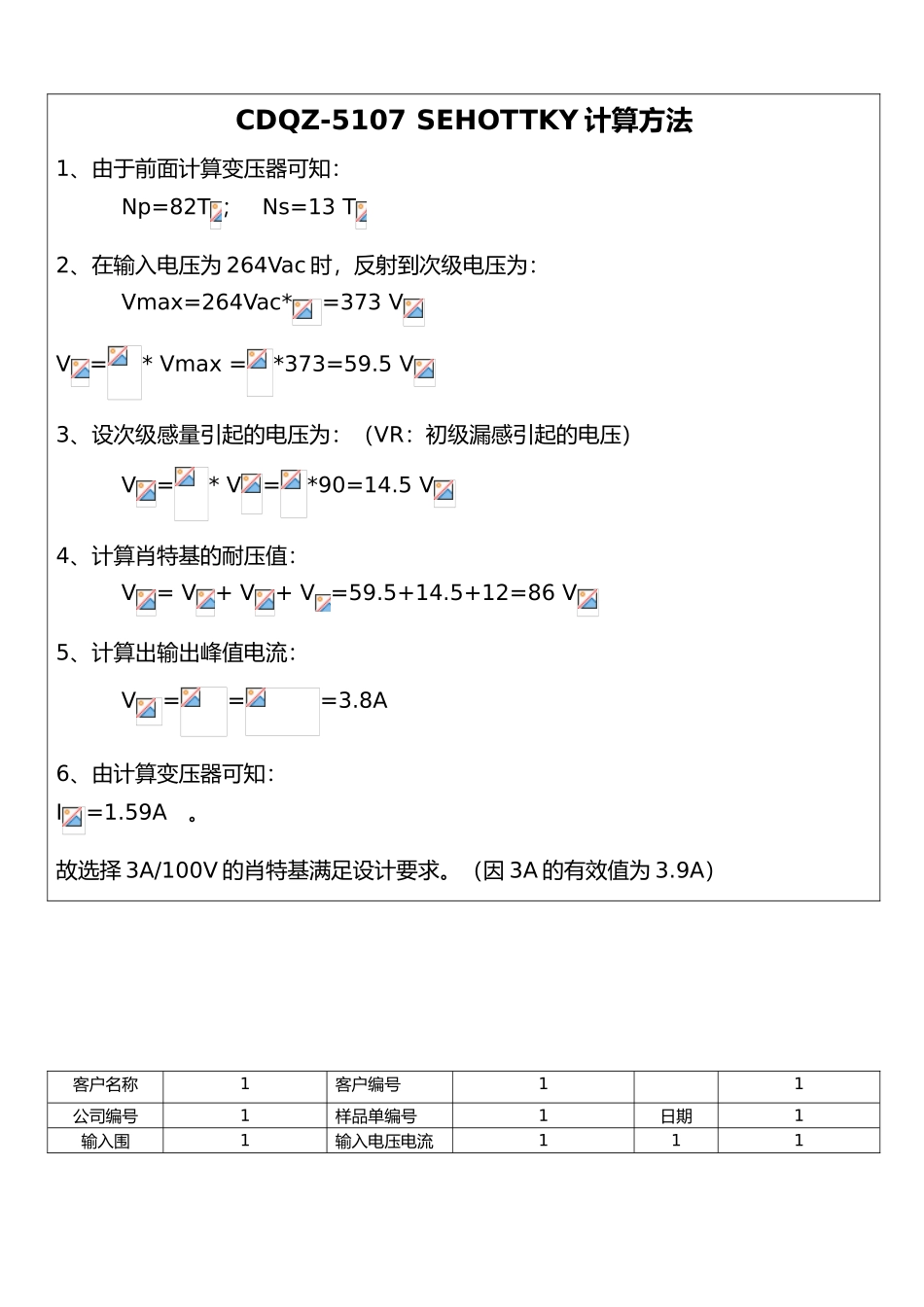

CDQZ-5107 SEHOTTKY 计算方法1、由于前面计算变压器可知：Np=82T ； Ns=13 T2、在输入电压为 264Vac 时，反射到次级电压为：Vmax=264Vac*=373 VV=* Vmax =*373=59.5 V3、设次级感量引起的电压为：（VR：初级漏感引起的电压）V=* V=*90=14.5 V4、计算肖特基的耐压值：V= V+ V+ V =59.5+14.5+12=86 V5、计算出输出峰值电流：V===3.8A6、由计算变压器可知：I=1.59A 。故选择 3A/100V 的肖特基满足设计要求。（因 3A 的有效值为 3.9A）客户名称1客户编号11公司编号1样品单编号1日期1输入围1输入电压电流111CDQZ-5107 MOSFET 计算方法1、由于前面计算变压器可知：Np=82T Ns=13 T2、输入电压最大值为 264Vac，故经过桥式整流后，得到：Vmax=264Vac*=373 V3、次级反射到初级的电压为：V=* V =*12=76 V4、由前面计算变压器可知，取初级漏感引起的电压，V =90 V，故 MOFET 要求耐压值为：V= V+ V + V=373+90+76=539 V5、计算初级峰值电流：I===0.227A∴ I===0.571A6、故选择 2A/600V 的 MOSFET 满足设计要求，即选用仙童 2N60C。客户名称客户编号公司编号样品单编号日期输入围输入电压电流CDQZ5107 输入与输出电容估算方法一、输入电解电容计划算方法：1、因输出电压 12V 输出电流 1A 故输出功率：Pour=Vo*Io=12.0V*1A=12W 2、设变压器的转换效率为 80%，则输出功率为 12W 的电源其输入功率：Pin=Pout/效率= 3、因输入最小电压为 90VAC，则直流输出电压为： Vin=90*=127Vdc故负载直流电流为：I= =4、设计允许 30V 峰一峰值的纹波电压，并且电容要维持电压的时间为半周期，即半周期的线性频率的沟通电压在约是 8ms 则：C=实际用选择用 33uF5、因最大输入电压为 264Vac，则直流输出电压为:V1=264*=373Vdc实际选用耐压 400Vdc 的电解电容,故选用 47uF/400v 电解电容可以满足要求。二、输出电解电容计算方法1、设定工作频率为 f=60KHZ 则2、因为最小输入电压，90Vac,取反射电压为 90Vac，根据磁平衡原理，计算出最大占实比（90*-20）*D=90（1-D） D-0．4573、计.算出 TOFF. TON TOFF=（1-D）*T=13us TON=16.7-13=3.7us4、计算输出峰值电流:Ipk= =5、根据反激式输出波形，来计算输出电容量：由上形波形可知：Io 减少、Uo 也减小，即输出电解电容主要维持 t1 到 t2 时间段电压。设输出纹波为 120mV 则：Vp-p=Ipk*Cmin=3.68*6、纹波电流，一般取输出电流的 25%，即 Inp...
