电气施工图识图

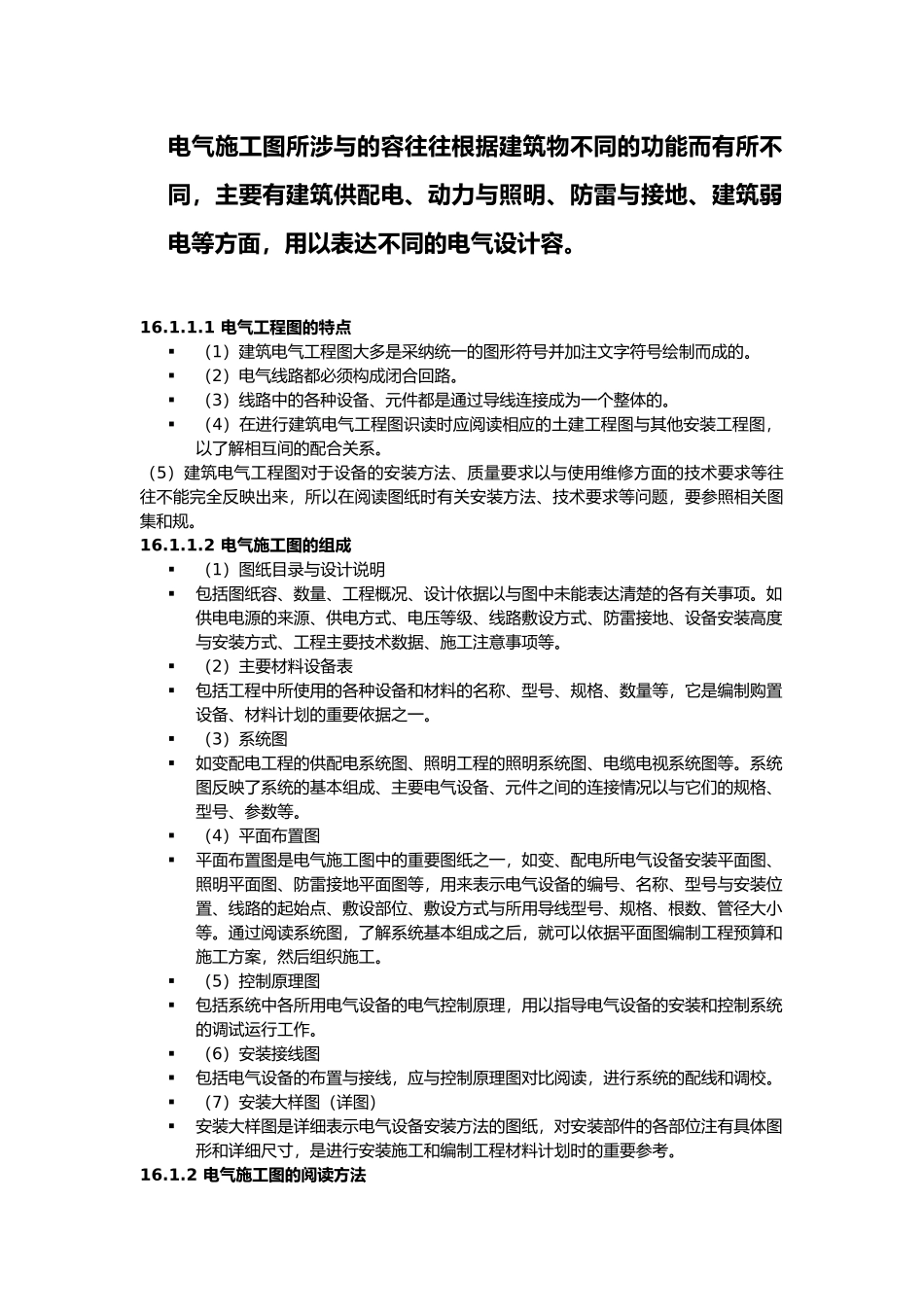

电气施工图识图_第1页
1/28

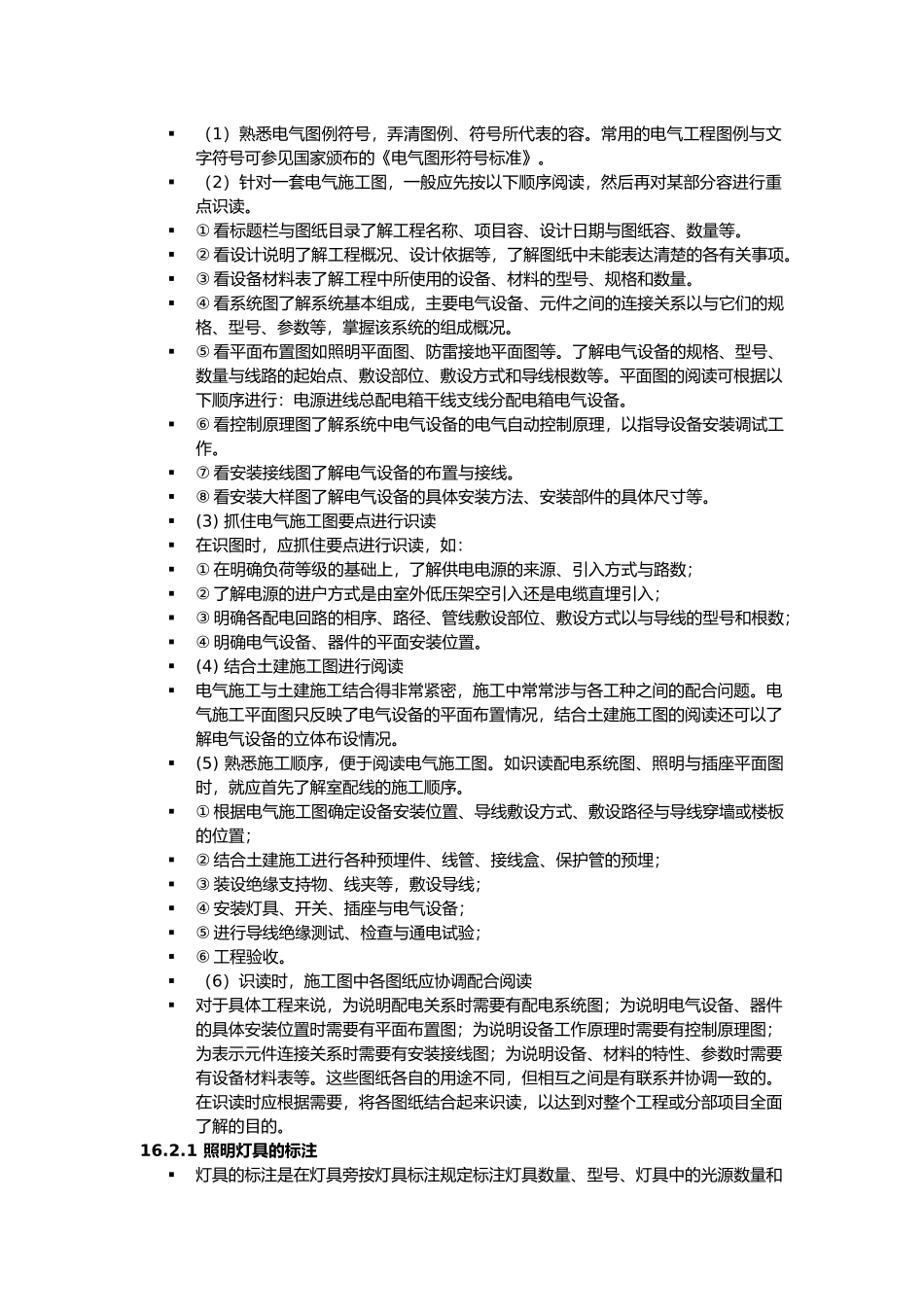

电气施工图识图_第2页
2/28

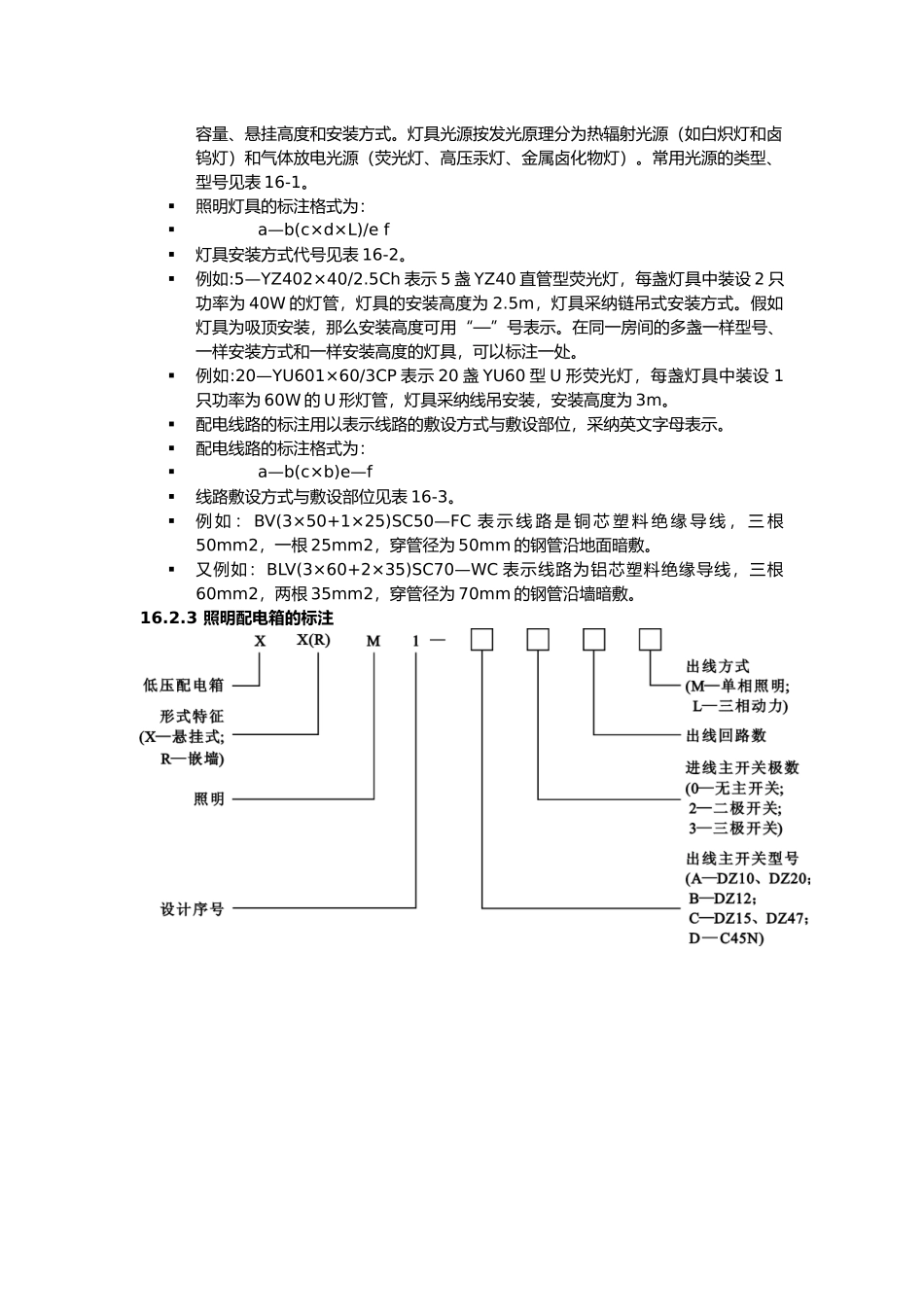

电气施工图识图_第3页
3/28
电气施工图所涉与的容往往根据建筑物不同的功能而有所不同,主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面,用以表达不同的电气设计容。16.1.1.1 电气工程图的特点(1)建筑电气工程图大多是采纳统一的图形符号并加注文字符号绘制而成的。(2)电气线路都必须构成闭合回路。(3)线路中的各种设备、元件都是通过导线连接成为一个整体的。(4)在进行建筑电气工程图识读时应阅读相应的土建工程图与其他安装工程图,以了解相互间的配合关系。(5)建筑电气工程图对于设备的安装方法、质量要求以与使用维修方面的技术要求等往往不能完全反映出来,所以在阅读图纸时有关安装方法、技术要求等问题,要参照相关图集和规。16.1.1.2 电气施工图的组成(1)图纸目录与设计说明包括图纸容、数量、工程概况、设计依据以与图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度与安装方式、工程主要技术数据、施工注意事项等。(2)主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等,它是编制购置设备、材料计划的重要依据之一。(3)系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以与它们的规格、型号、参数等。(4)平面布置图平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等,用来表示电气设备的编号、名称、型号与安装位置、线路的起始点、敷设部位、敷设方式与所用导线型号、规格、根数、管径大小等。通过阅读系统图,了解系统基本组成之后,就可以依据平面图编制工程预算和施工方案,然后组织施工。(5)控制原理图包括系统中各所用电气设备的电气控制原理,用以指导电气设备的安装和控制系统的调试运行工作。(6)安装接线图包括电气设备的布置与接线,应与控制原理图对比阅读,进行系统的配线和调校。(7)安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸,对安装部件的各部位注有具体图形和详细尺寸,是进行安装施工和编制工程材料计划时的重要参考。16.1.2 电气施工图的阅读方法(1)熟悉电气图例符号,弄清图例、符号所代表的容。常用的电气工程图例与文字符号可参见国家颁布的《电气图形符号标准》。(2)针对一套电气施工图,一...
