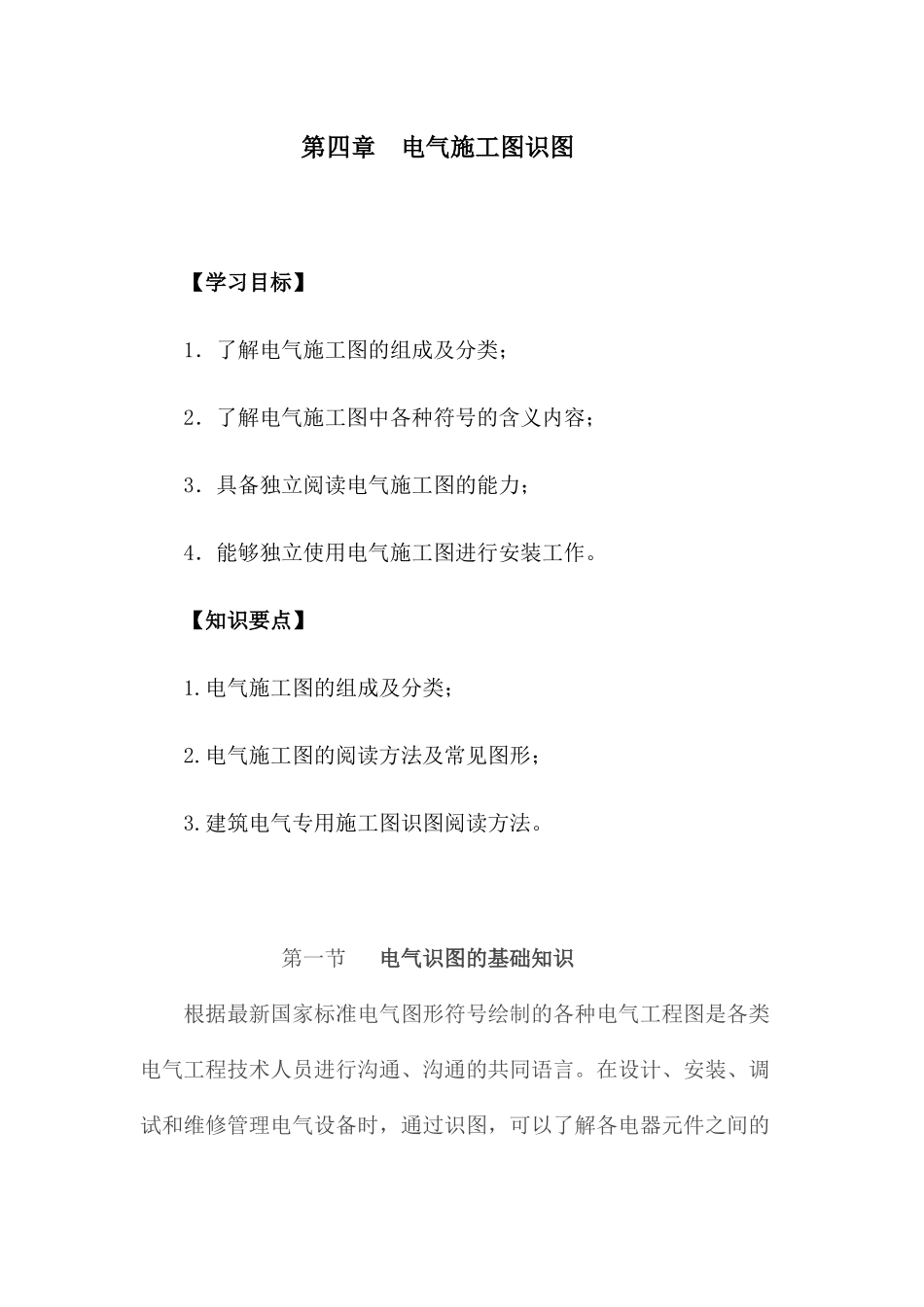

第四章 电气施工图识图【学习目标】1．了解电气施工图的组成及分类；2．了解电气施工图中各种符号的含义内容；3．具备独立阅读电气施工图的能力；4．能够独立使用电气施工图进行安装工作
【知识要点】1
电气施工图的组成及分类； 2
电气施工图的阅读方法及常见图形；3
建筑电气专用施工图识图阅读方法
第一节 电气识图的基础知识 根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、沟通的共同语言

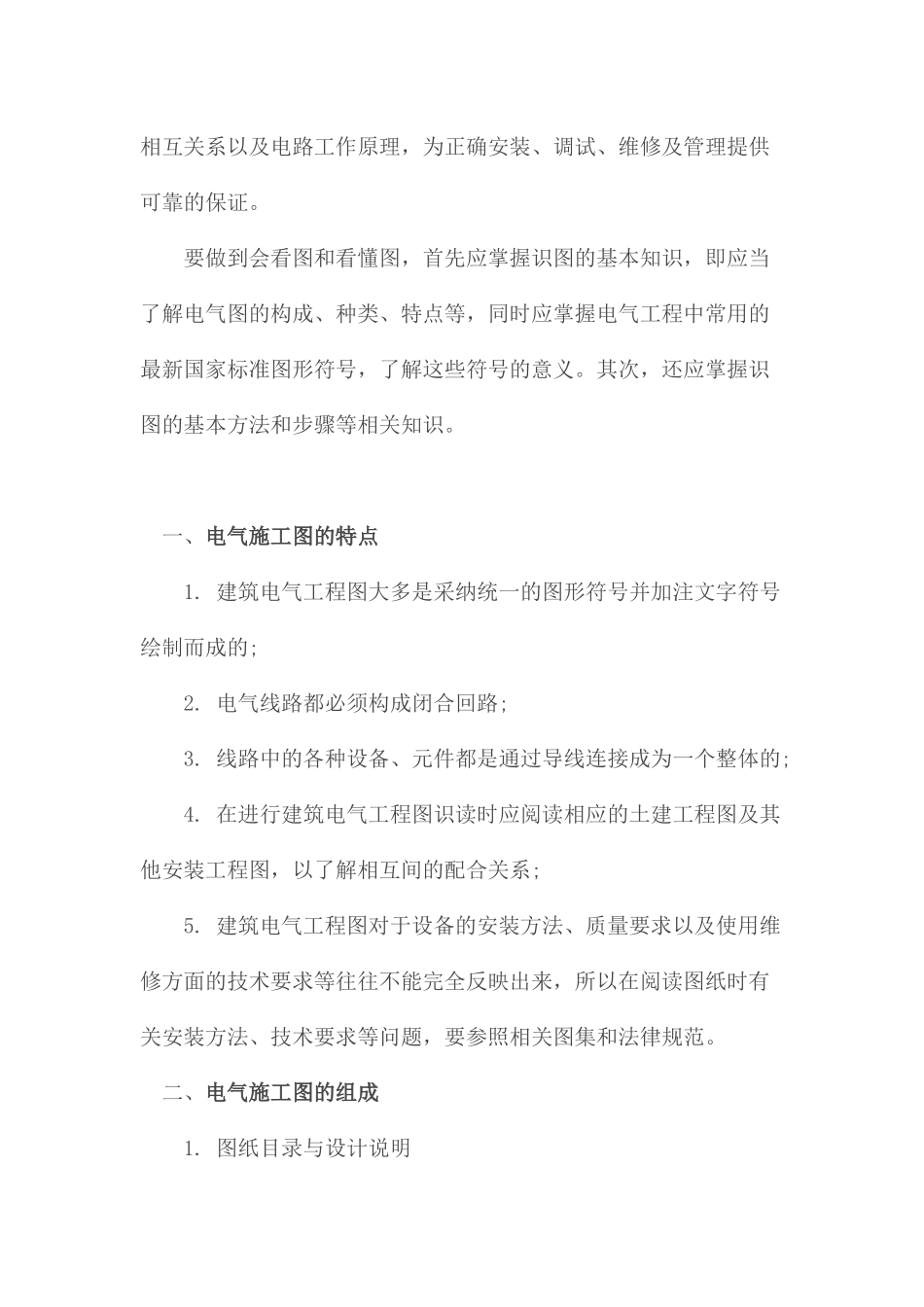

在设计、安装、调试和维修管理电气设备时，通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证
要做到会看图和看懂图，首先应掌握识图的基本知识，即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义
其次，还应掌握识图的基本方法和步骤等相关知识
一、电气施工图的特点 1
建筑电气工程图大多是采纳统一的图形符号并加注文字符号绘制而成的; 2
电气线路都必须构成闭合回路; 3
线路中的各种设备、元件都是通过导线连接成为一个整体的; 4
在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系; 5
建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和法律规范
二、电气施工图的组成 1

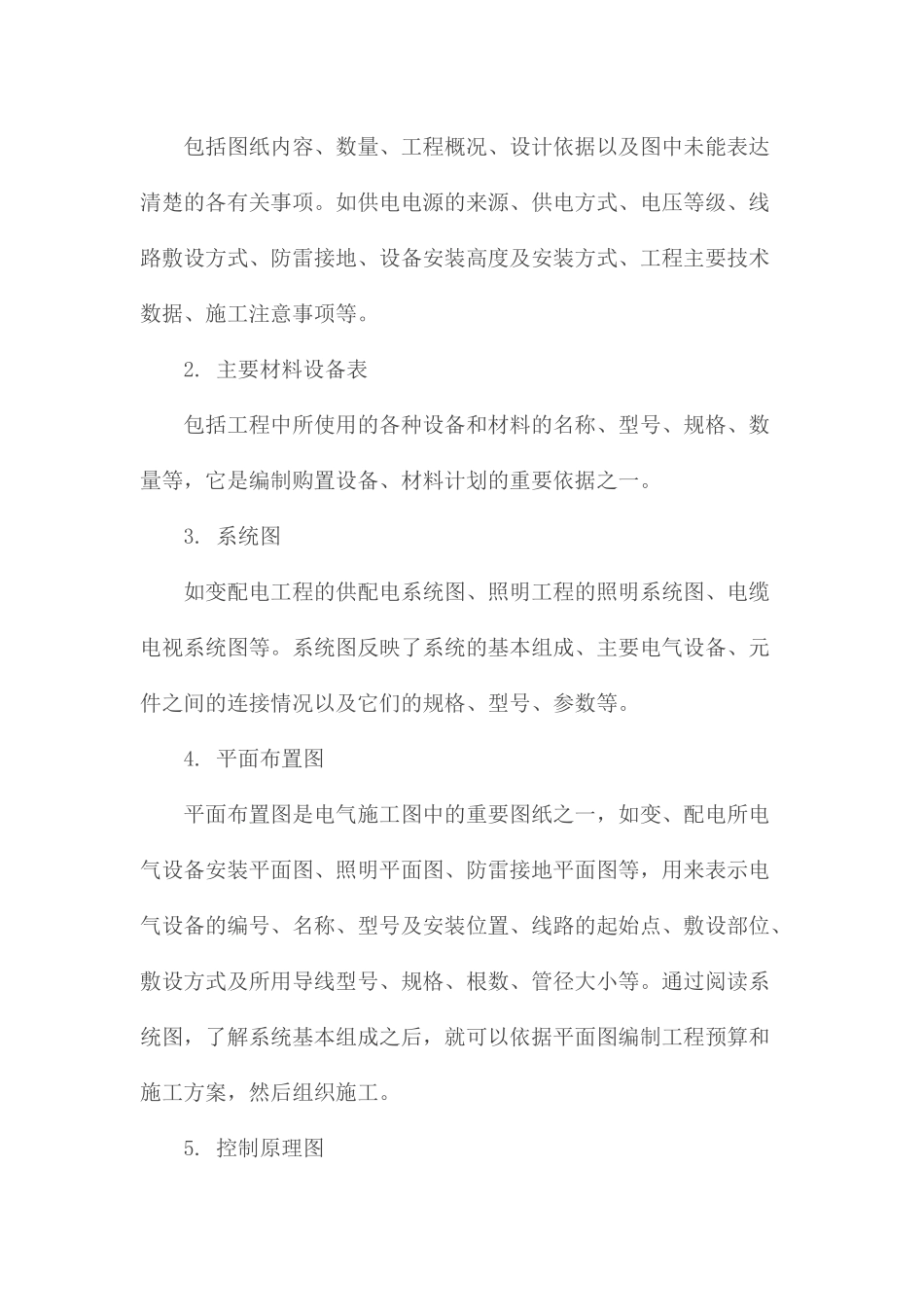

图纸目录与设计说明 包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项
如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等
主要材料设备表 包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一
