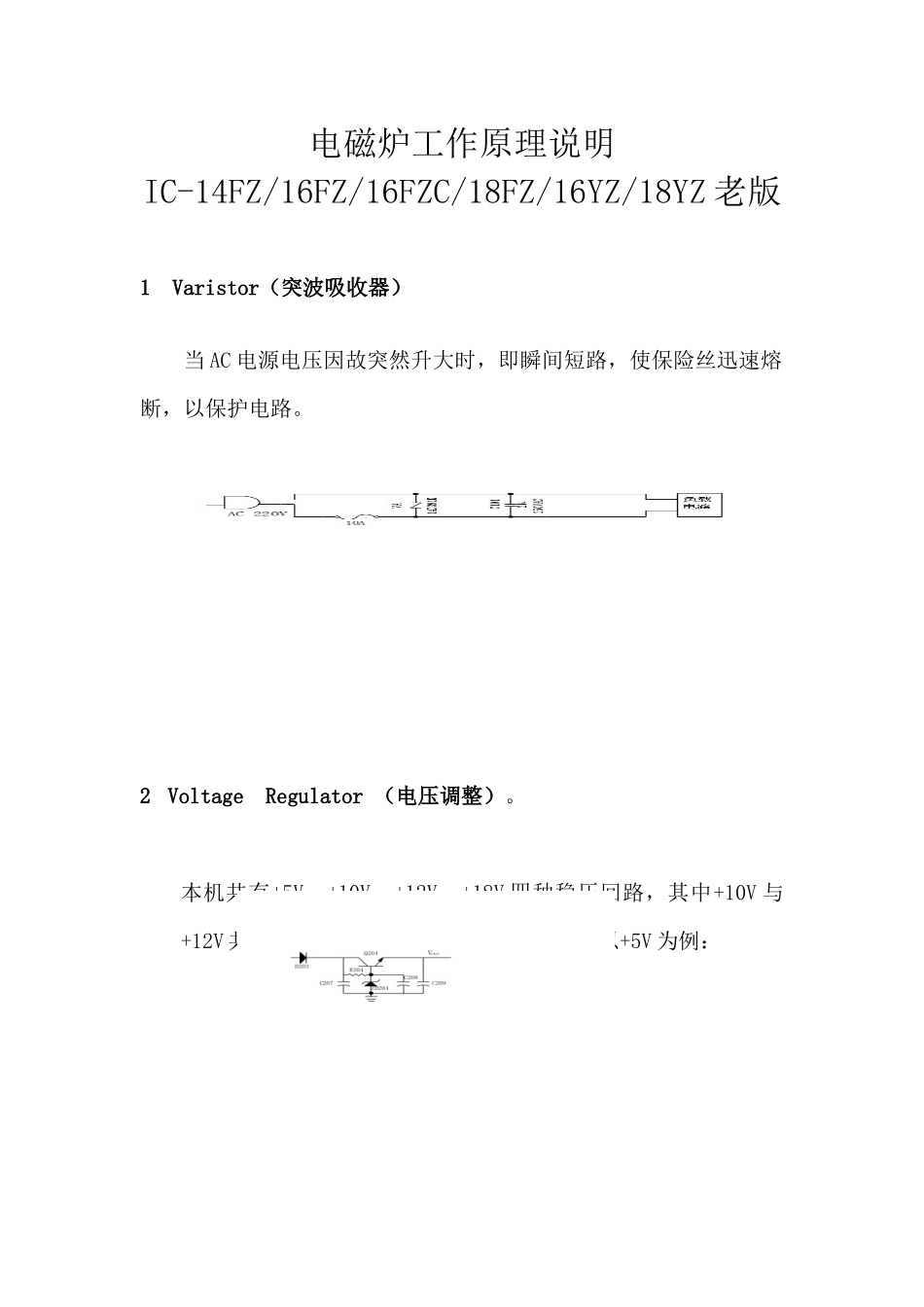

电磁炉工作原理说明

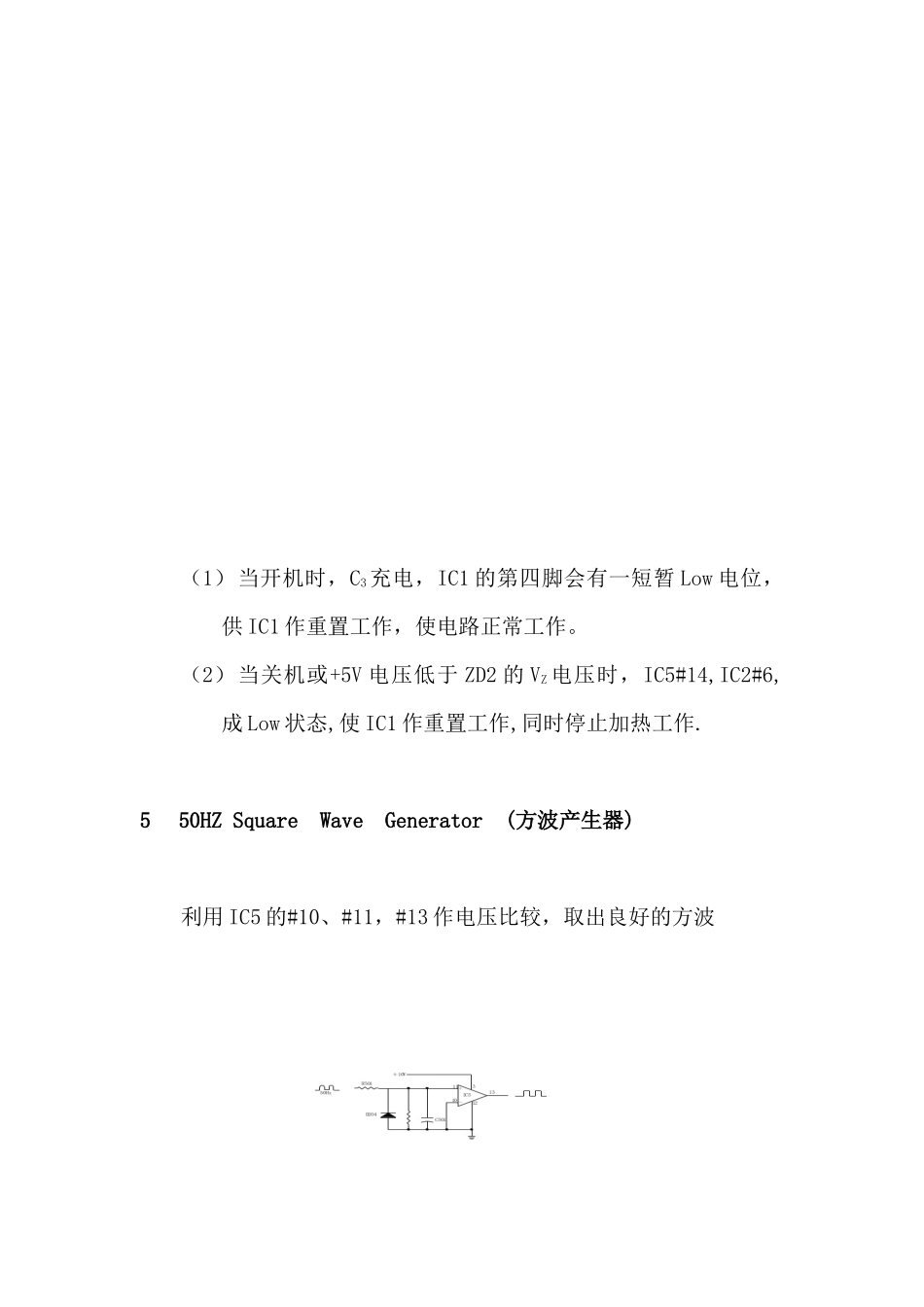

电磁炉工作原理说明IC-14FZ/16FZ/16FZC/18FZ/16YZ/18YZ 老版1 Varistor（突波吸收器） 当 AC 电源电压因故突然升大时，即瞬间短路，使保险丝迅速熔断，以保护电路。2 Voltage Regulator （电压调整）。本机共有+5V，+10V，+12V，+18V 四种稳压回路，其中+10V 与+12V 共用一种稳压回路，其余结构相同，现以+5V 为例： D203：半波整流作用 R204：供给 Q204 的IB及 ZD204 的 IZ Z D204：作稳压用 VZ—0.6=VOUT Q204：稳压用晶体管 C207—C209：使直流 VOUT电压平坦3 Cooling Fan （冷却风扇）当电源开关 ON 时，FAN（风扇）即持续转动，吸入冷空气至机体内，再从机体后侧排出热空气，以达至机内散热目的，避开零件因高温工作环境造成损坏而故障。4 Reset Circuit （重置电路）（1）当开机时，C3充电，IC1 的第四脚会有一短暂 Low 电位，供 IC1 作重置工作，使电路正常工作。（2）当关机或+5V 电压低于 ZD2 的 VZ 电压时，IC5#14,IC2#6,成 Low 状态,使 IC1 作重置工作,同时停止加热工作.5 50HZ Square Wave Generator (方波产生器)利用 IC5 的#10、#11，#13 作电压比较，取出良好的方波6 （Microcontroller）微电脑控制器使用 IC8049 Microcontroller (微电脑控制器)，主要功能如下：（1）电源 ON/OFF 切换控制（2）加热/定温功能切换控制（3）加热火力控制（4）定温温度控制（5）定时功能（6）无负载检知及自动关机（7）各顶功能显示 LED 控制（8）按键功能输入检知（9）机内温升过高保护（10）锅具检知（11）炉面过热告知（12）散热风扇控制7 Temperature Adjustment And Over Temperature Protection (定温控制及过热保护)主要功能为依据置于陶瓷板下方的热敏电阻（负温度系数），感测温度而改变电阻值得一随温度变化的电压单位，与微电脑控制器所设定的五段定温功能的电压单位一起输手比较器，而得一输出，HI 不影响加热状态，若输出 LOW，则切断加热状态，以保持所设定的定温温度，但若选择在加热火力持续工作时，当锅内温度升到 240℃时,则使火力成为断续工作.8 Load Current Detector（负载电流检知）C.T.（比流器）串接在 B.D.(桥式整流器)前的线路上,因此,C.T.二次侧 R110 上的 AC 电压可得入力电流的变化，此 AC 电压再经 D101—D104 全波整流为 DC 电压，与加热段数的电压作一误差比较后，由 OP IC6#1 输出，经由 R405 与 C402 作一滤波得...
