电磁炉原理图和工作原理

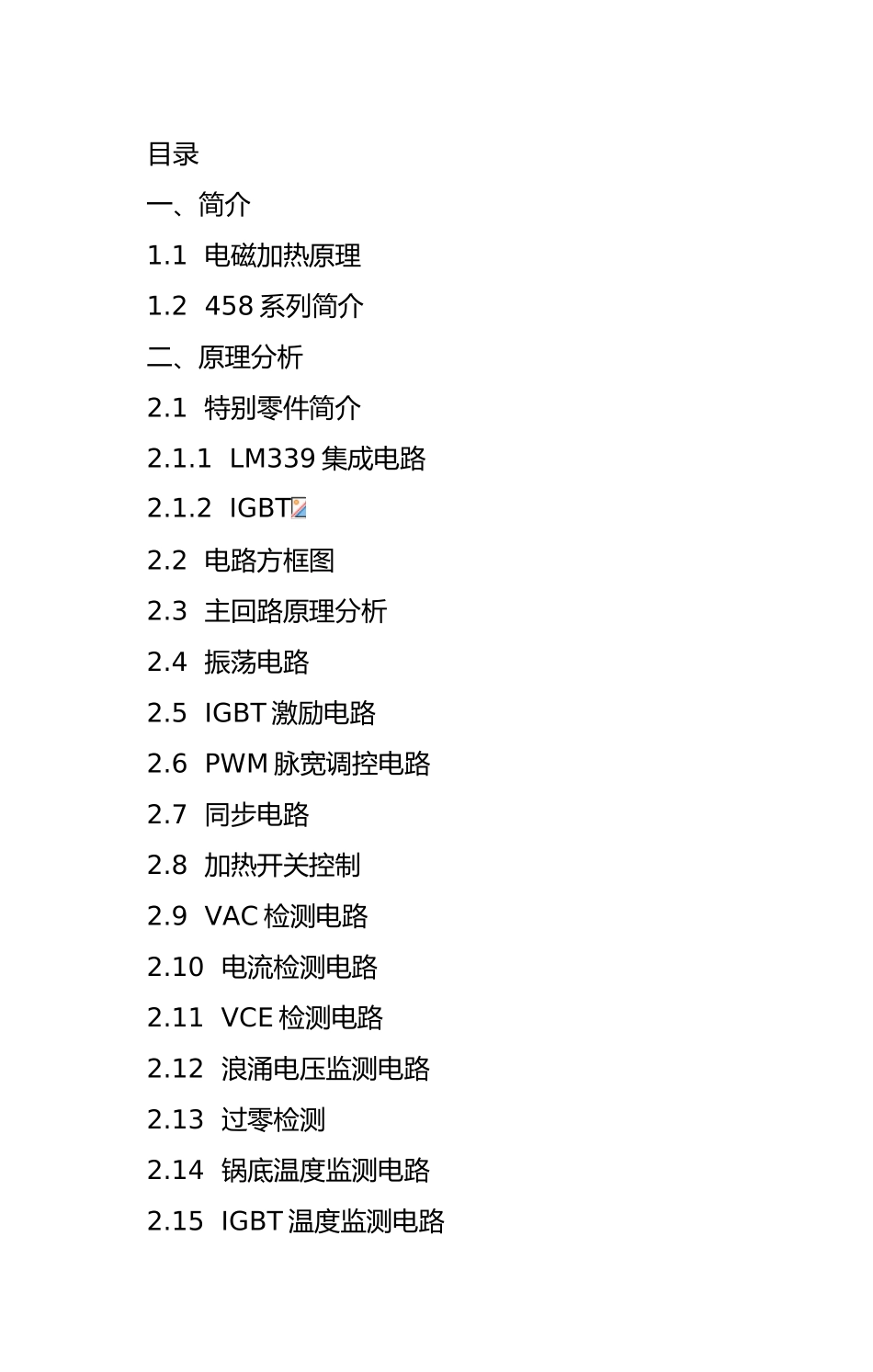

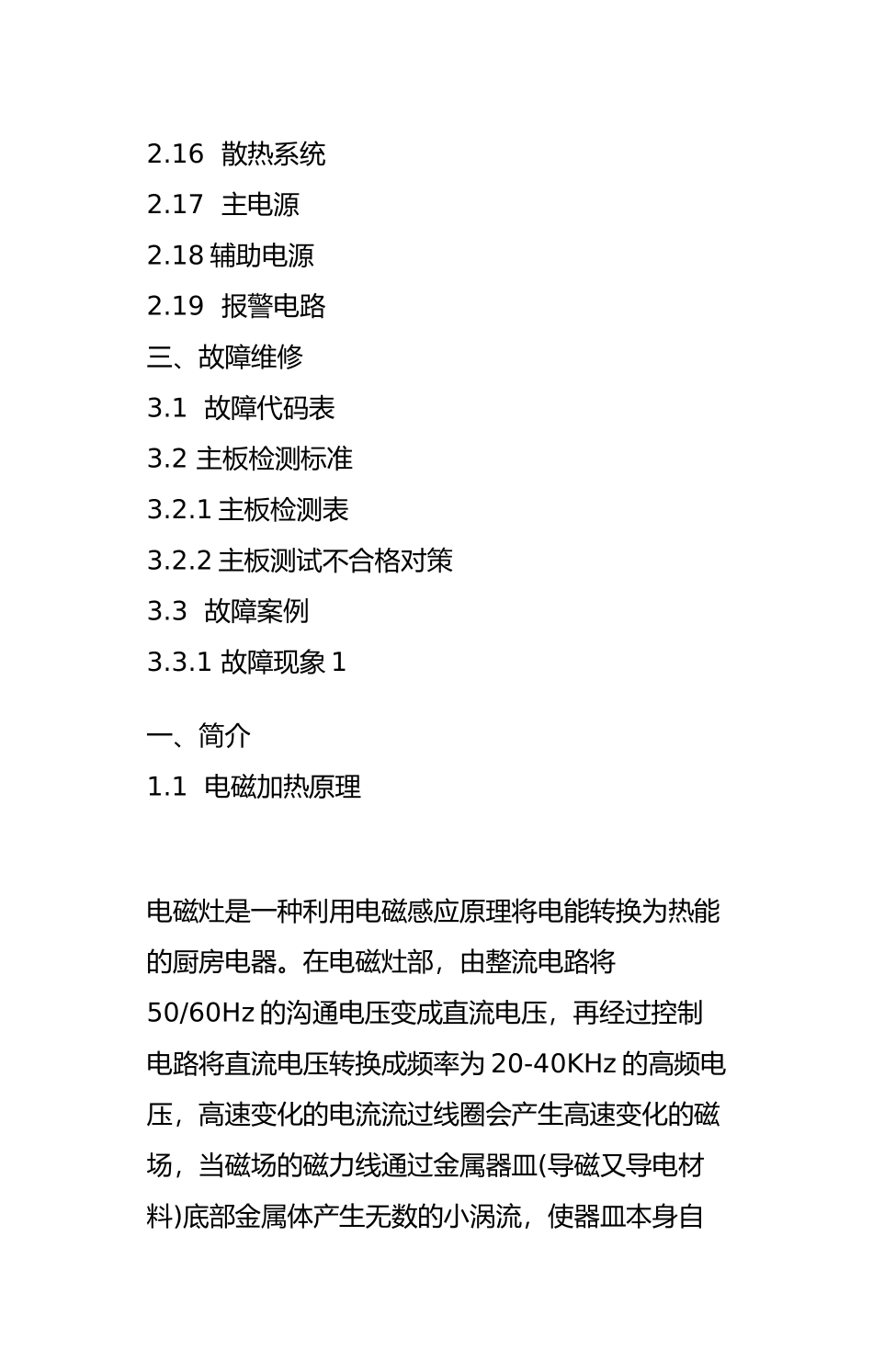

目录一、简介1.1 电磁加热原理1.2 458 系列简介二、原理分析2.1 特别零件简介2.1.1 LM339 集成电路2.1.2 IGBT2.2 电路方框图2.3 主回路原理分析2.4 振荡电路2.5 IGBT 激励电路2.6 PWM 脉宽调控电路2.7 同步电路2.8 加热开关控制2.9 VAC 检测电路2.10 电流检测电路2.11 VCE 检测电路2.12 浪涌电压监测电路2.13 过零检测2.14 锅底温度监测电路2.15 IGBT 温度监测电路2.16 散热系统2.17 主电源2.18 辅助电源2.19 报警电路三、故障维修3.1 故障代码表3.2 主板检测标准3.2.1 主板检测表3.2.2 主板测试不合格对策3.3 故障案例3.3.1 故障现象 1一、简介1.1 电磁加热原理电磁灶是一种利用电磁感应原理将电能转换为热能的厨房电器。在电磁灶部，由整流电路将50/60Hz 的沟通电压变成直流电压，再经过控制电路将直流电压转换成频率为 20-40KHz 的高频电压，高速变化的电流流过线圈会产生高速变化的磁场，当磁场的磁力线通过金属器皿(导磁又导电材料)底部金属体产生无数的小涡流，使器皿本身自行高速发热，然后再加热器皿的东西。1.2 458 系列简介458 系列是由建安电子技术开发制造厂设计开发的新一代电磁炉,界面有 LED 发光二极管显示模式、LED 数码显示模式、LCD 液晶显示模式、VFD 莹光显示模式机种。操作功能有加热火力调节、自动恒温设定、定时关机、预约开/关机、预置操作模式、自动泡茶、自动煮饭、自动煲粥、自动煲汤与煎、炸、烤、火锅等料理功能机种。额定加热功率有 700~3000W 的不同机种,功率调节围为额定功率的 85%,并且在全电压围功率自动恒定。200~240V 机种电压使用围为 160~260V, 100~120V 机种电压使用围为 90~135V。全系列机种均适用于 50、60Hz 的电压频率。使用环境温度为-23℃~45℃。电控功能有锅具超温保护、锅具干烧保护、锅具传感器开/短路保护、2 小时不按键(忘记关机) 保护、IGBT 温度限制、IGBT 温度过高保护、低温环境工作模式、IGBT 测温传感器开/短路保护、高低电压保护、浪涌电压保护、VCE 抑制、VCE 过高保护、过零检测、小物检测、锅具材质检测。458 系列虽然机种较多,且功能复杂,但不同的机种其主控电路原理一样,区别只是零件参数的差异与CPU 程序不同而己。电路的各项测控主要由一块 8位 4K 存的单片机组成,外围线路简单且零件极少,并设有故障报警功能,故电路可靠性高,维修容易,维修时根据故障报警指示,对应检修相关单元电路,大部分均可轻易解决...
