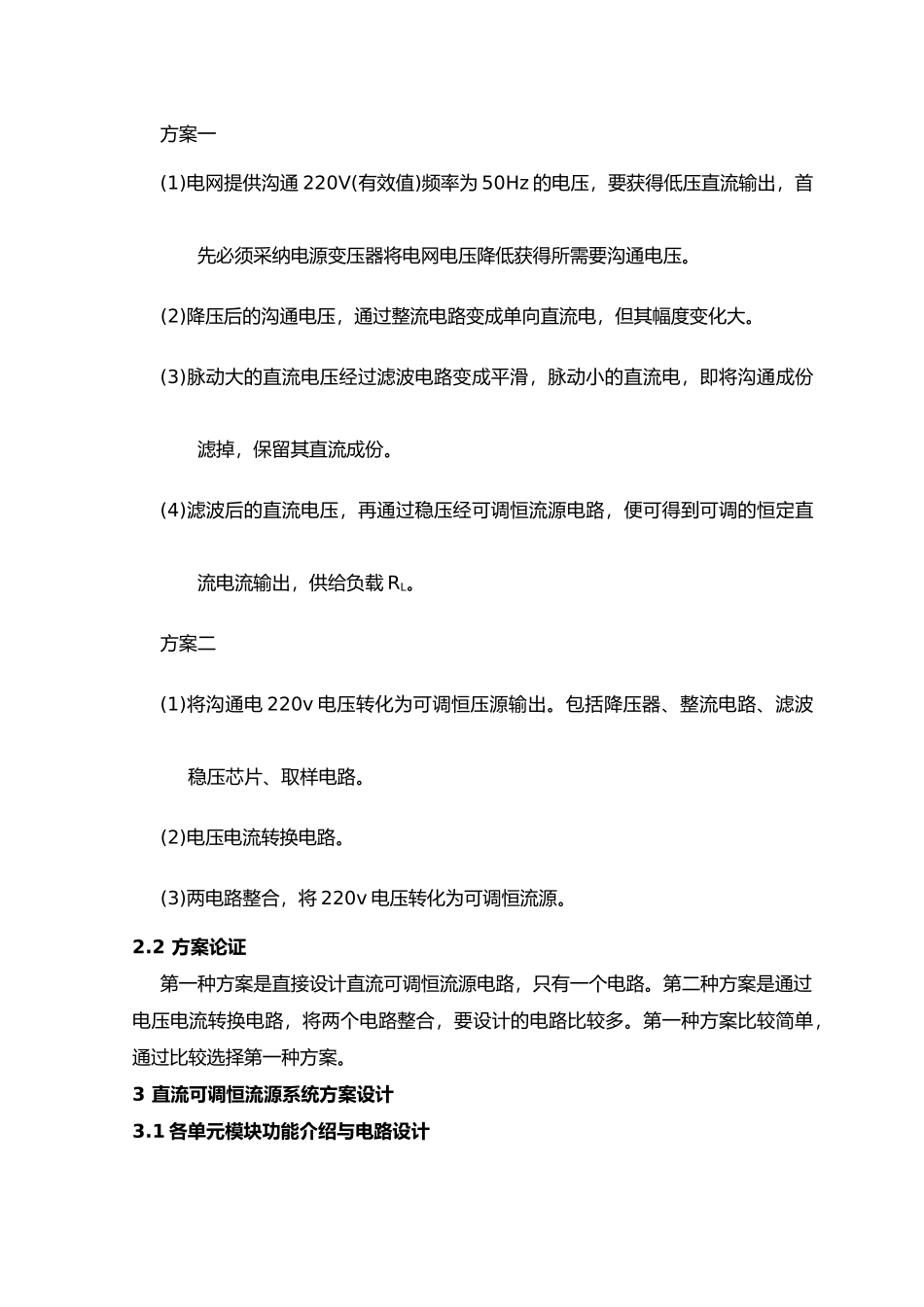

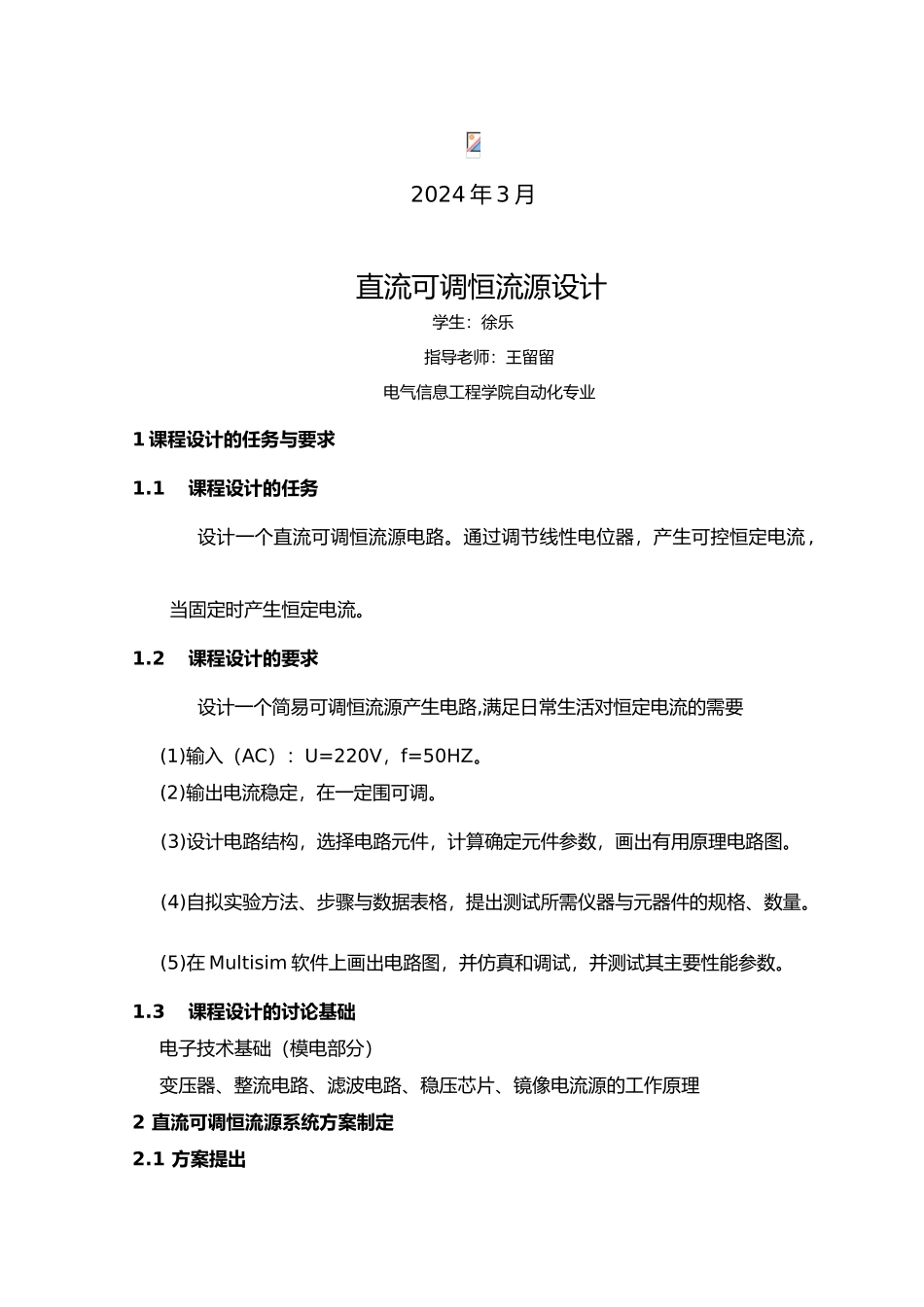

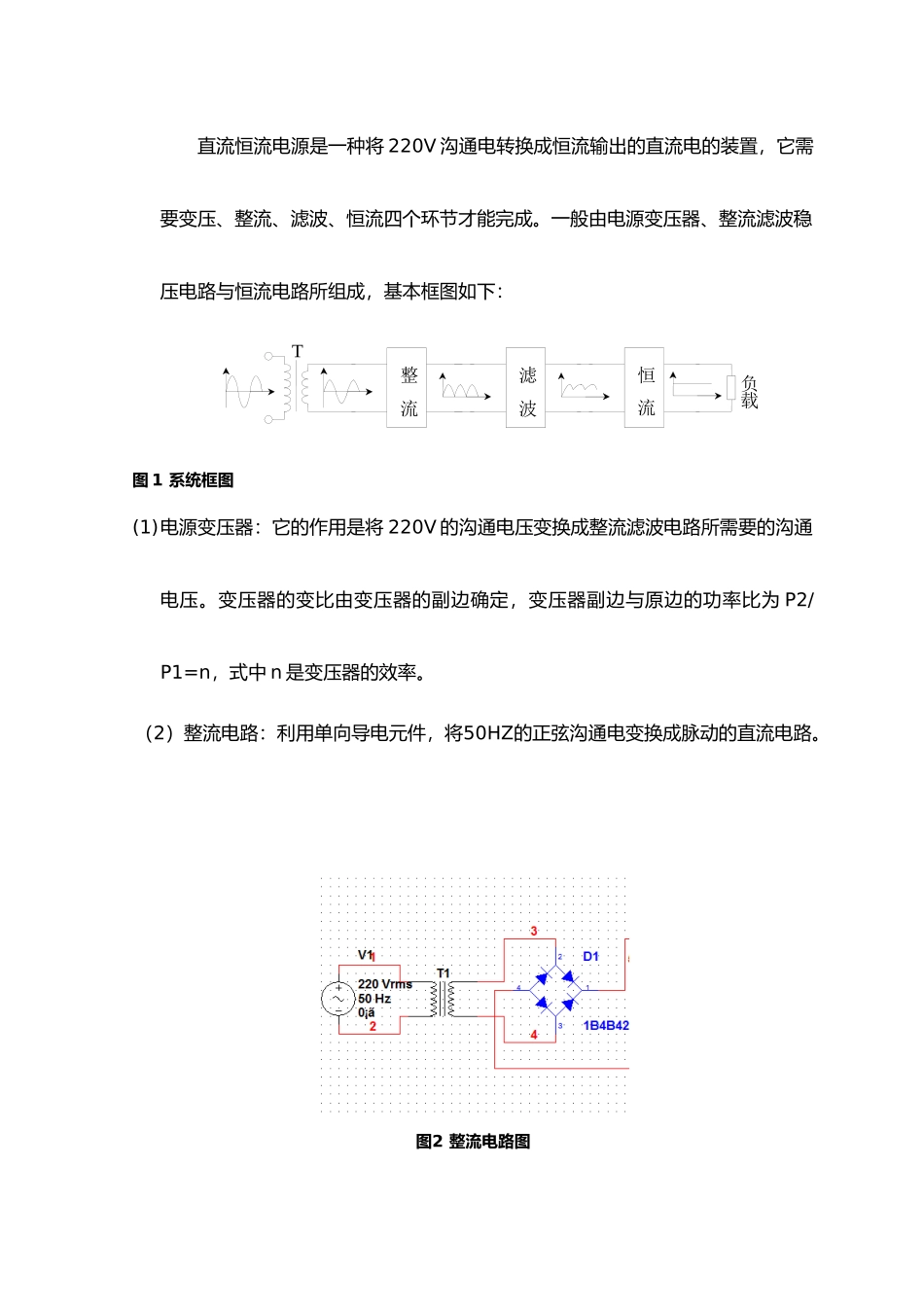

2024 年 3 月直流可调恒流源设计学生：徐乐指导老师：王留留电气信息工程学院自动化专业1 课程设计的任务与要求1.1课程设计的任务设计一个直流可调恒流源电路。通过调节线性电位器，产生可控恒定电流 ,当固定时产生恒定电流。1.2课程设计的要求设计一个简易可调恒流源产生电路,满足日常生活对恒定电流的需要(1)输入（AC）：U=220V，f=50HZ。(2)输出电流稳定，在一定围可调。(3)设计电路结构，选择电路元件，计算确定元件参数，画出有用原理电路图。(4)自拟实验方法、步骤与数据表格，提出测试所需仪器与元器件的规格、数量。(5)在 Multisim 软件上画出电路图，并仿真和调试，并测试其主要性能参数。1.3课程设计的讨论基础电子技术基础（模电部分）变压器、整流电路、滤波电路、稳压芯片、镜像电流源的工作原理2 直流可调恒流源系统方案制定2.1 方案提出 方案一(1)电网提供沟通 220V(有效值)频率为 50Hz 的电压，要获得低压直流输出，首先必须采纳电源变压器将电网电压降低获得所需要沟通电压。(2)降压后的沟通电压，通过整流电路变成单向直流电，但其幅度变化大。(3)脉动大的直流电压经过滤波电路变成平滑，脉动小的直流电，即将沟通成份滤掉，保留其直流成份。(4)滤波后的直流电压，再通过稳压经可调恒流源电路，便可得到可调的恒定直流电流输出，供给负载 RL。方案二(1)将沟通电 220v 电压转化为可调恒压源输出。包括降压器、整流电路、滤波稳压芯片、取样电路。(2)电压电流转换电路。(3)两电路整合，将 220v 电压转化为可调恒流源。2.2 方案论证第一种方案是直接设计直流可调恒流源电路，只有一个电路。第二种方案是通过电压电流转换电路，将两个电路整合，要设计的电路比较多。第一种方案比较简单，通过比较选择第一种方案。3 直流可调恒流源系统方案设计3.1 各单元模块功能介绍与电路设计直流恒流电源是一种将 220V 沟通电转换成恒流输出的直流电的装置，它需要变压、整流、滤波、恒流四个环节才能完成。一般由电源变压器、整流滤波稳压电路与恒流电路所组成，基本框图如下：图 1 系统框图(1)电源变压器：它的作用是将 220V 的沟通电压变换成整流滤波电路所需要的沟通电压。变压器的变比由变压器的副边确定，变压器副边与原边的功率比为 P2/P1=n，式中 n 是变压器的效率。（2）整流电路：利用单向导电元件，将50HZ的正弦沟通电变换成脉动的直流电路。图2 整流电路图T整流滤波恒流负载（3）滤波电路：可以将整...
