直流稳压电源的制作与调试

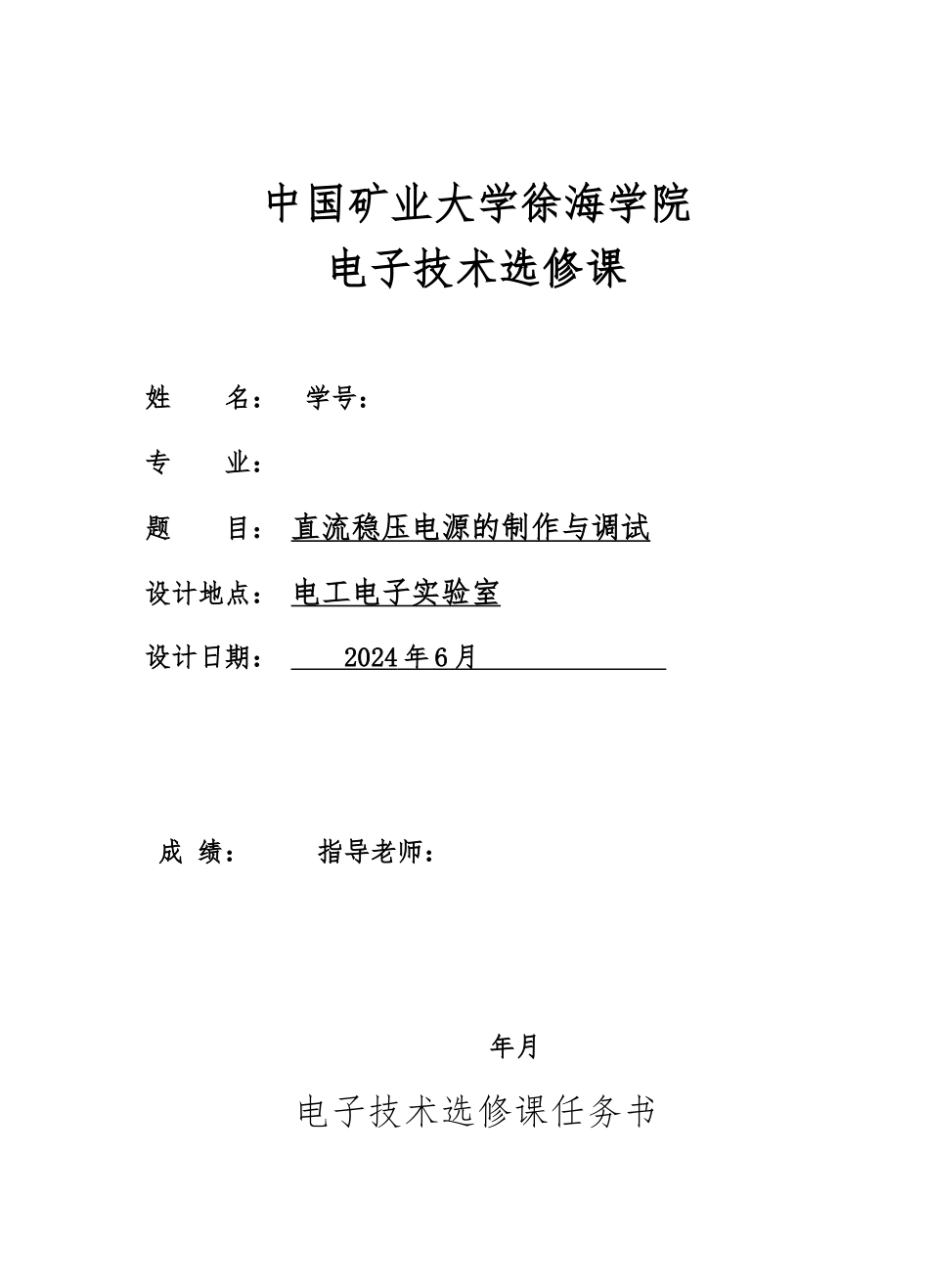

直流稳压电源的制作与调试_第1页
1/38

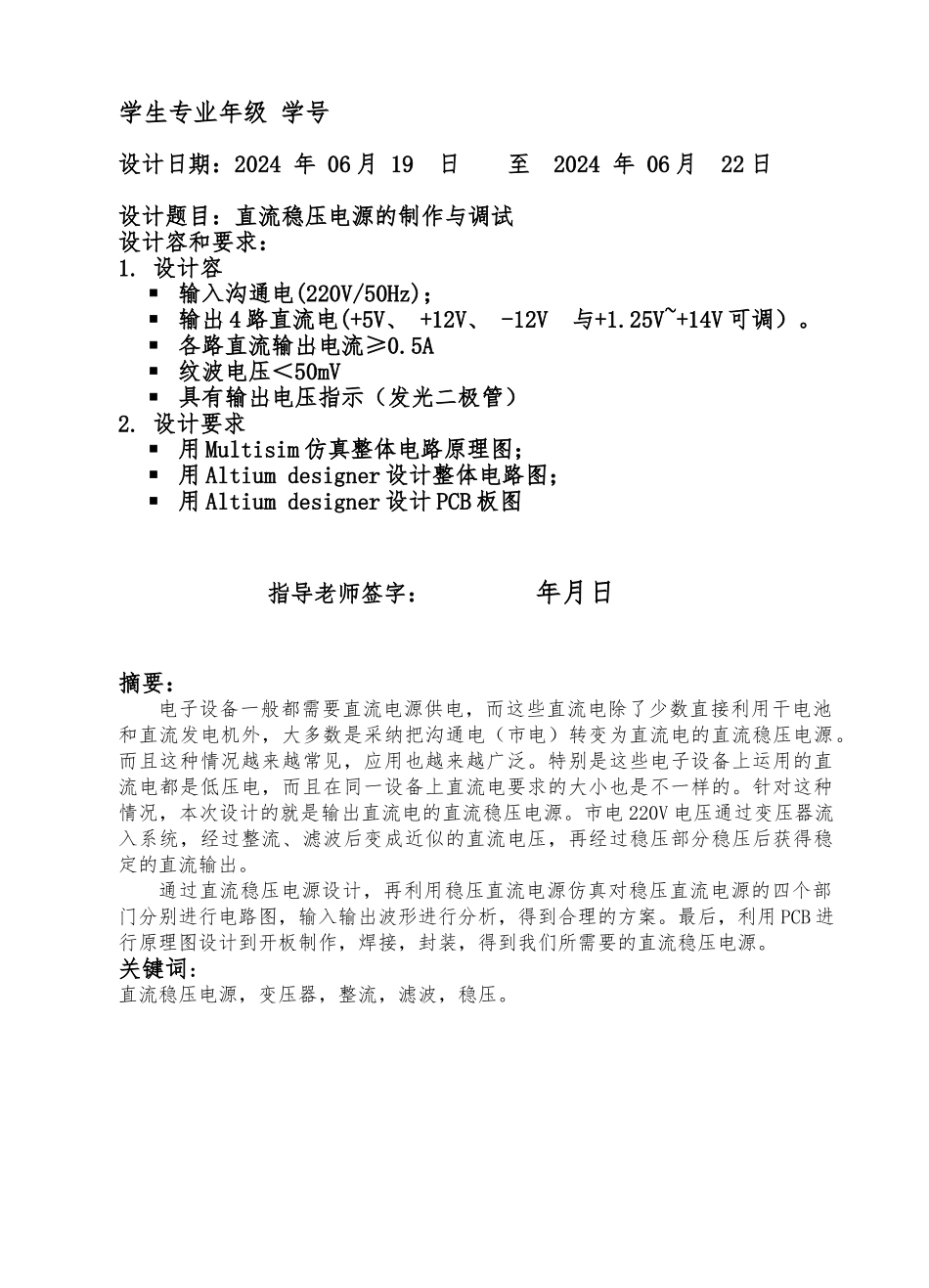

直流稳压电源的制作与调试_第2页
2/38

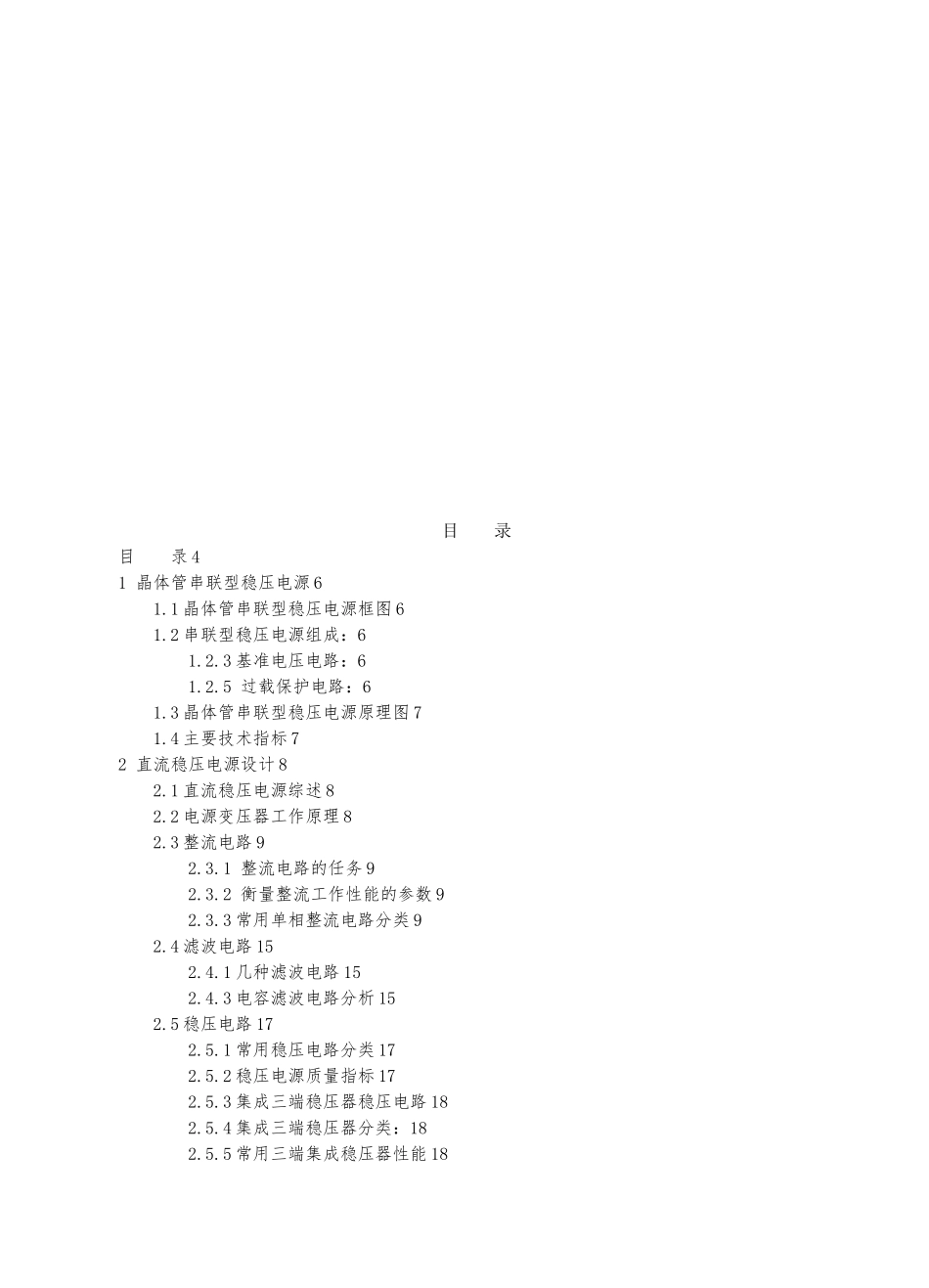

直流稳压电源的制作与调试_第3页
3/38
中国矿业大学徐海学院电子技术选修课姓 名: 学号:专 业: 题 目: 直流稳压电源的制作与调试设计地点: 电工电子实验室设计日期: 2024 年 6 月 成 绩: 指导老师:年月 电子技术选修课任务书学生专业年级 学号设计日期:2024 年 06 月 19 日 至 2024 年 06 月 22 日设计题目:直流稳压电源的制作与调试设计容和要求:1. 设计容输入沟通电(220V/50Hz);输出 4 路直流电(+5V、 +12V、 -12V 与+1.25V~+14V 可调)。各路直流输出电流≥0.5A纹波电压<50mV具有输出电压指示(发光二极管)2. 设计要求用 Multisim 仿真整体电路原理图;用 Altium designer 设计整体电路图;用 Altium designer 设计 PCB 板图指导老师签字: 年月日摘要:电子设备一般都需要直流电源供电,而这些直流电除了少数直接利用干电池和直流发电机外,大多数是采纳把沟通电(市电)转变为直流电的直流稳压电源。而且这种情况越来越常见,应用也越来越广泛。特别是这些电子设备上运用的直流电都是低压电,而且在同一设备上直流电要求的大小也是不一样的。针对这种情况,本次设计的就是输出直流电的直流稳压电源。市电 220V 电压通过变压器流入系统,经过整流、滤波后变成近似的直流电压,再经过稳压部分稳压后获得稳定的直流输出。通过直流稳压电源设计,再利用稳压直流电源仿真对稳压直流电源的四个部门分别进行电路图,输入输出波形进行分析,得到合理的方案。最后,利用 PCB 进行原理图设计到开板制作,焊接,封装,得到我们所需要的直流稳压电源。关键词:直流稳压电源,变压器,整流,滤波,稳压。目 录目 录 41 晶体管串联型稳压电源 61.1 晶体管串联型稳压电源框图 61.2 串联型稳压电源组成:61.2.3 基准电压电路:61.2.5 过载保护电路:61.3 晶体管串联型稳压电源原理图 71.4 主要技术指标 72 直流稳压电源设计 82.1 直流稳压电源综述 82.2 电源变压器工作原理 82.3 整流电路 92.3.1 整流电路的任务 92.3.2 衡量整流工作性能的参数 92.3.3 常用单相整流电路分类 92.4 滤波电路 152.4.1 几种滤波电路 152.4.3 电容滤波电路分析 152.5 稳压电路 172.5.1 常用稳压电路分类 172.5.2 稳压电源质量指标 172.5.3 集成三端稳压器稳压电路 182.5.4 集成三端稳压器分类:182.5.5 常用三端集成稳压器性能 183 原件选型与型号参数 203.1 变压器选择 203.2 整...
