石柱电厂新建工程汽轮发电机基座上部结构施工方案(修改

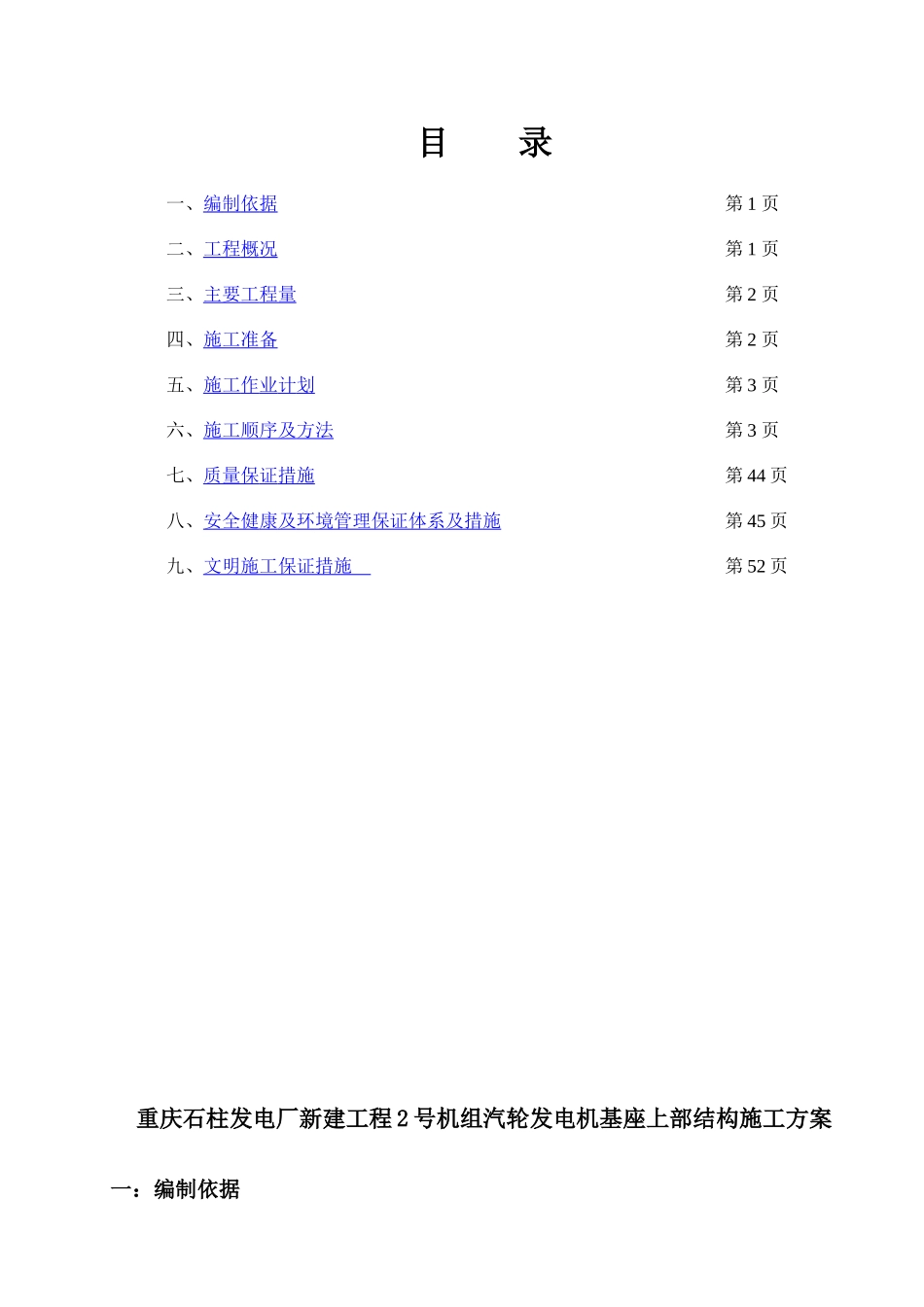

目 录一、编 制 依 据 第 1 页二、工 程 概 况 第 1 页三、主要 工 程量 第 2 页四、施 工 准 备 第 2 页五、施工 作 业 计 划 第 3 页六、施工 顺序及 方法 第 3 页七、质量保 证 措施 第 44 页八、安全健 康 及 环 境 管 理保证体系及措施 第 45 页九、文明施工保证措 施 第 52 页 重庆石柱发电厂新建工程 2 号机组汽轮发电机基座上部结构施工方案一：编制依据1、GB50204-2024《混凝土结构工程施工及验收法律规范》2、DL/T5210.1-2024《电力建设施工质量验收及评定标准第一部分：土建工程》3、GB50164-2024《混凝土质量控制标准》4、GB50496-2024《大体积混凝土施工法律规范》5、《建筑施工手册》（第四版）6、《火电施工质量检验及评定标准》 焊接篇7、DL5009.1-2024《电力建设安全工作规程.第一部分.火力发电厂》8、JGJ18-2024《钢筋焊接及验收规程》9、JGJ52-2024《普通混凝土用砂、石质量及检验方法标准》10、JGJ130-2024《扣件式钢管脚手架安全技术法律规范》11、JGJ107-2024《钢筋机械连接通用技术规程》12、JGJ162-2024《建筑施工模板安全技术法律规范》13、GB50205-2001《钢结构工程施工及验收法律规范》 14、《建筑工程质量通病防治手册》15、《现行建筑施工法律规范大全》16、《建筑材料手册》（第四版）陕西省建筑设计讨论院编17、50-F222S-T020802 汽轮发电机基座上部结构图18、《建筑施工计算手册》（2001 年版.江正荣编著）二、工程概况重庆石柱发电厂新建工程由西南电力设计院设计。2 号机组汽轮发电机基座位于主厂房汽机间 10-14 轴线之间，汽轮发电机中心线距 A 轴线 13m, 距 B 轴线 14m。基座中间层结构标高 6.27m，基座顶面运转层结构标高 12.55m，12.55m 层结构共 4 榀横向框架和 2 榀纵向框架。6.27m 层 横 向 框 架 梁 截 面 尺 寸 ： 6HKL-1 梁 为 1400×1200*7160mm ， 6HKL-2 梁 为1800×1200×4774mm，6HKL-3 梁为 1400×1200×4774mm，中间层纵向框架梁截面尺寸：6ZKL-1 梁为 1800×1200×4031mm，6ZKL-2 梁为 2100×1200×7688mm，12.55m 层横向框架梁截面尺寸：TB-1 梁为 2692.2（梁顶）/1111（梁底）×2450×7160mm（异型），TB-2 梁为1266×6200×7160mm （异型）， TB-3 梁为 1044.6×6200×4774mm（异型）， TB-4 梁为2000/2064×2450×4702mm（异型）；纵向框架梁截面尺寸：LB-1 和 LB-...
