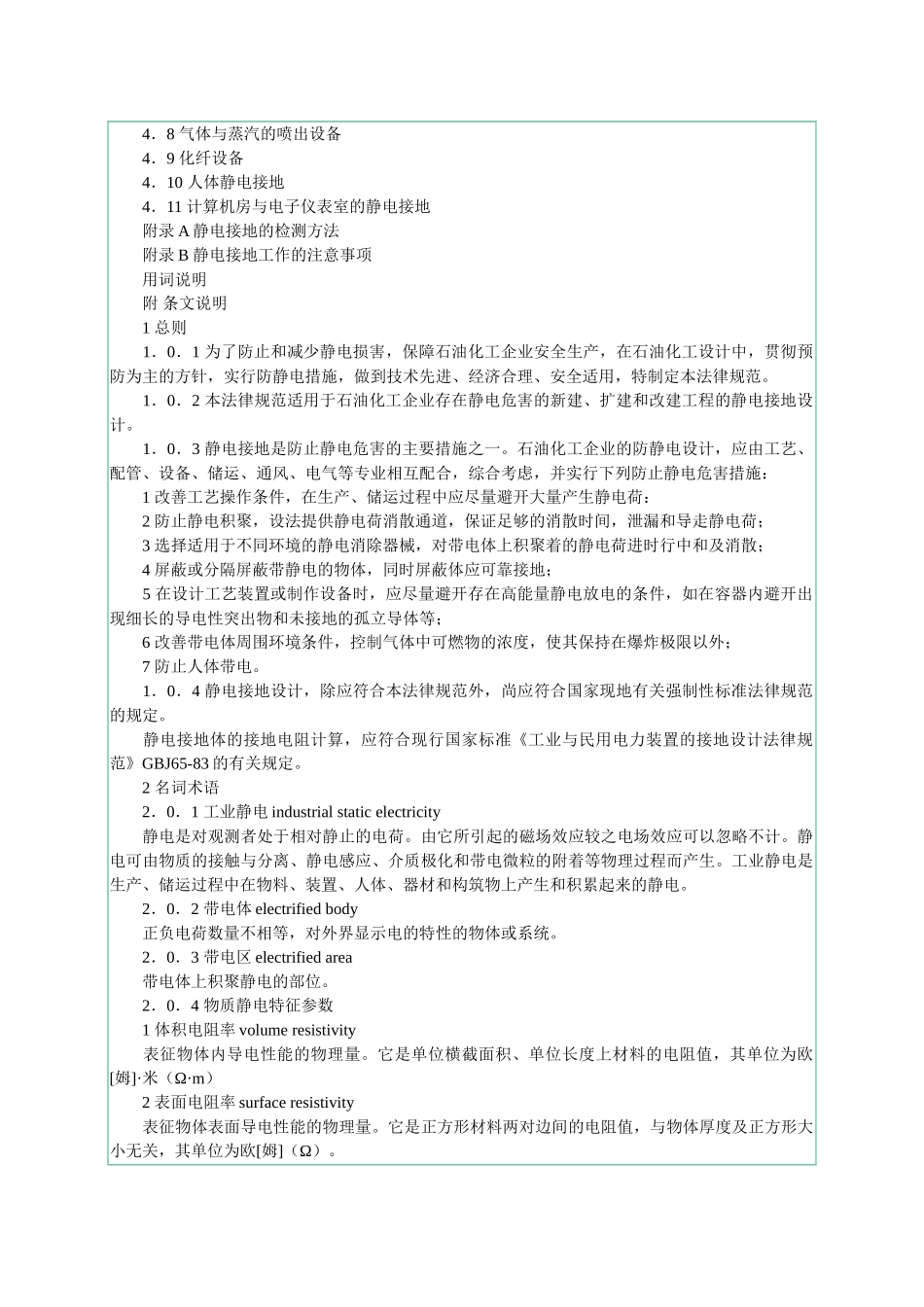

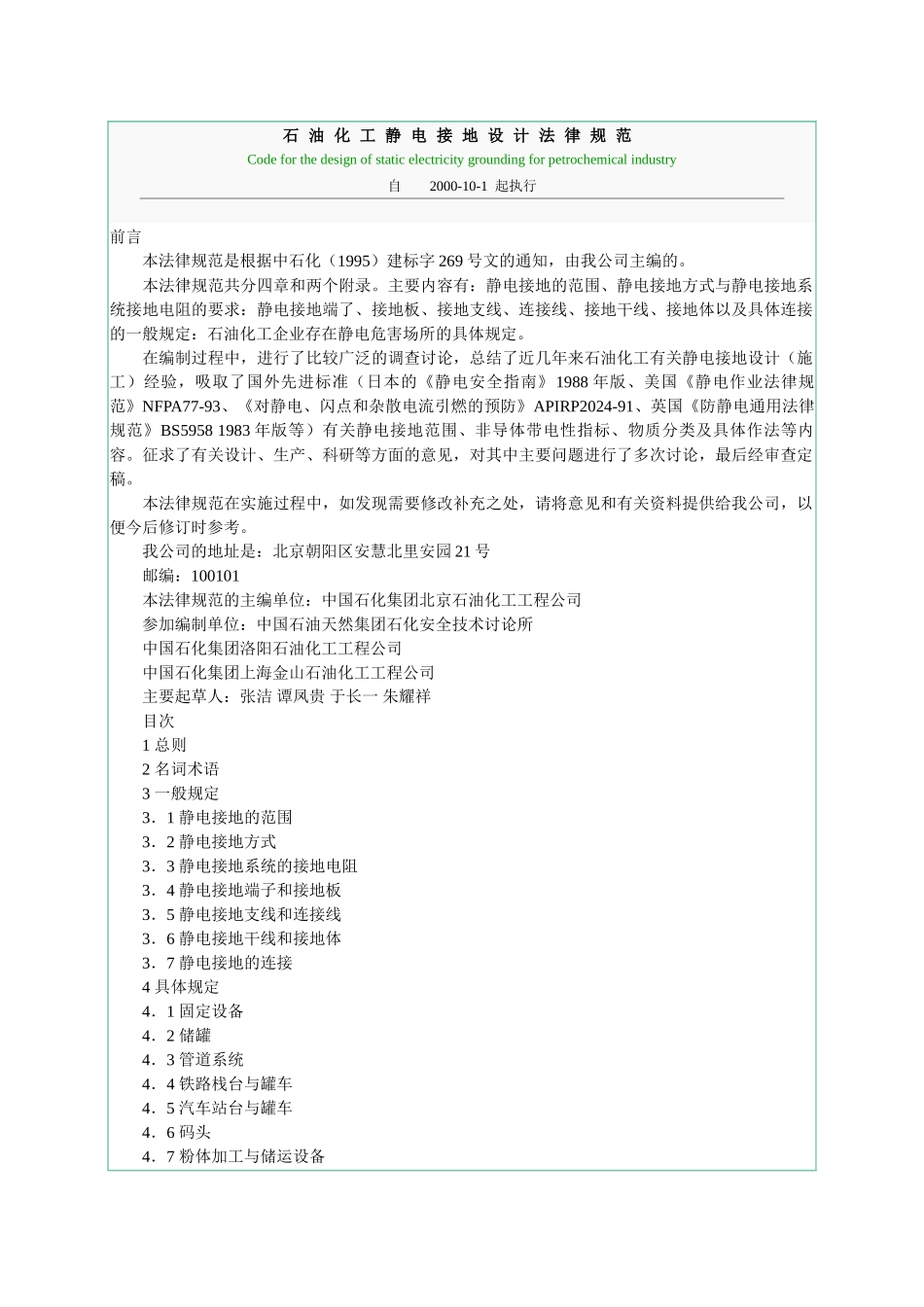

石 油 化 工 静 电 接 地 设 计 法 律 规 范Code for the design of static electricity grounding for petrochemical industry自 2000-10-1 起执行 前言 本法律规范是根据中石化(1995)建标字 269 号文的通知,由我公司主编的。 本法律规范共分四章和两个附录。主要内容有:静电接地的范围、静电接地方式与静电接地系统接地电阻的要求:静电接地端了、接地板、接地支线、连接线、接地干线、接地体以及具体连接的一般规定:石油化工企业存在静电危害场所的具体规定。 在编制过程中,进行了比较广泛的调查讨论,总结了近几年来石油化工有关静电接地设计(施工)经验,吸取了国外先进标准(日本的《静电安全指南》1988 年版、美国《静电作业法律规范》NFPA77-93、《对静电、闪点和杂散电流引燃的预防》APIRP2024-91、英国《防静电通用法律规范》BS5958 1983 年版等)有关静电接地范围、非导体带电性指标、物质分类及具体作法等内容。征求了有关设计、生产、科研等方面的意见,对其中主要问题进行了多次讨论,最后经审查定稿。 本法律规范在实施过程中,如发现需要修改补充之处,请将意见和有关资料提供给我公司,以便今后修订时参考。 我公司的地址是:北京朝阳区安慧北里安园 21 号 邮编:100101 本法律规范的主编单位:中国石化集团北京石油化工工程公司 参加编制单位:中国石油天然集团石化安全技术讨论所 中国石化集团洛阳石油化工工程公司 中国石化集团上海金山石油化工工程公司 主要起草人:张洁 谭凤贵 于长一 朱耀祥 目次 1 总则 2 名词术语 3 一般规定 3.1 静电接地的范围 3.2 静电接地方式 3.3 静电接地系统的接地电阻 3.4 静电接地端子和接地板 3.5 静电接地支线和连接线 3.6 静电接地干线和接地体 3.7 静电接地的连接 4 具体规定 4.1 固定设备 4.2 储罐 4.3 管道系统 4.4 铁路栈台与罐车 4.5 汽车站台与罐车 4.6 码头 4.7 粉体加工与储运设备 4.8 气体与蒸汽的喷出设备 4.9 化纤设备 4.10 人体静电接地 4.11 计算机房与电子仪表室的静电接地 附录 A 静电接地的检测方法 附录 B 静电接地工作的注意事项 用词说明 附 条文说明 1 总则 1.0.1 为了防止和减少静电损害,保障石油化工企业安全生产,在石油化工设计中,贯彻预防为主的方针,实行防静电措施,做到技术先进、经济合理、安全适用,特制定本法律规...
