管制坉使用作榠规范标准

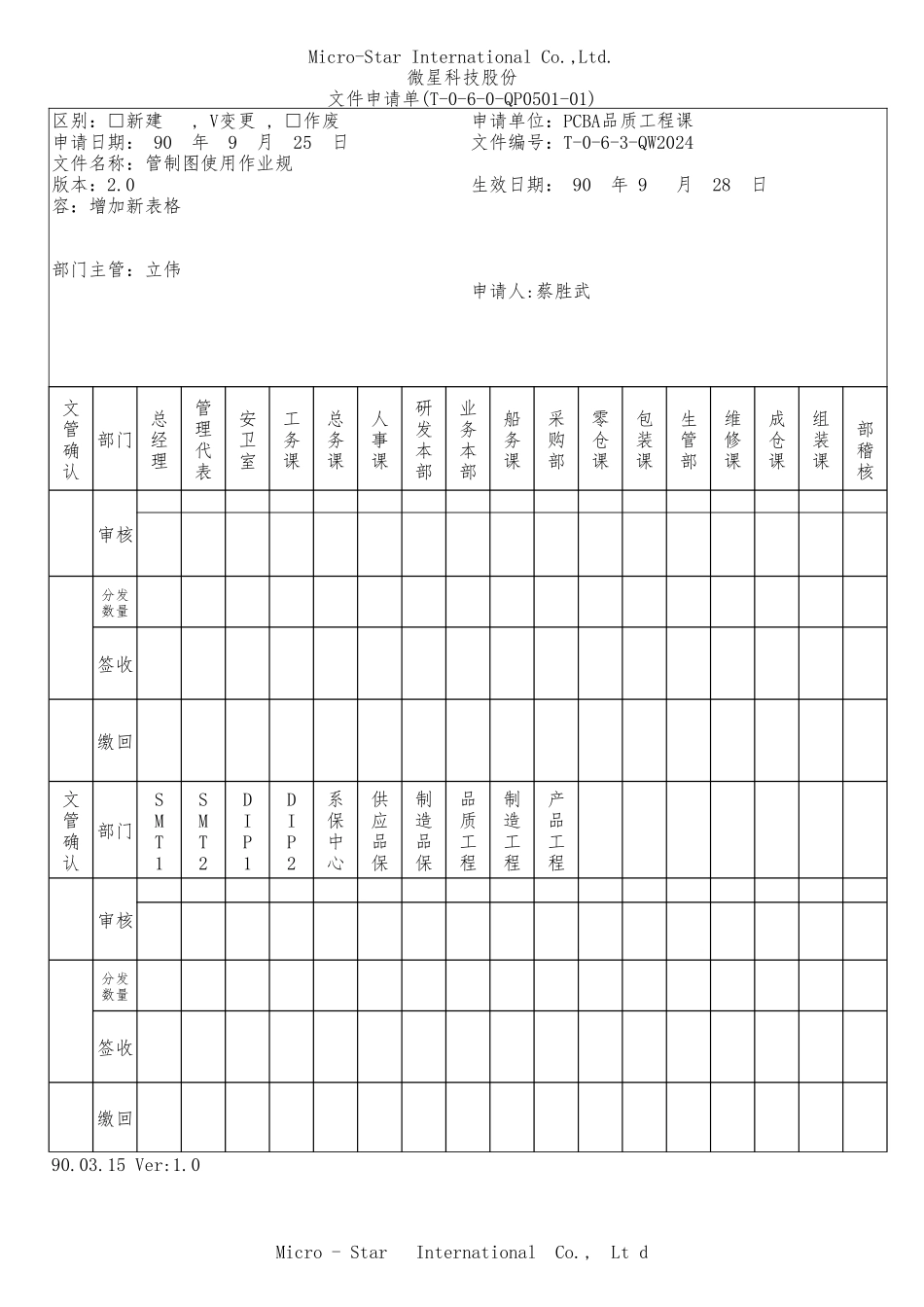

Micro-Star International Co.,Ltd.微星科技股份文件申请单(T-0-6-0-QP0501-01)区别：□新建 , V变更 , □作废申请日期： 90 年 9 月 25 日文件名称：管制图使用作业规版本：2.0 容：增加新表格部门主管：立伟申请单位：PCBA品质工程课文件编号：T-0-6-3-QW2024生效日期： 90 年 9 月 28 日申请人:蔡胜武文管确认部门总经理管理代表安卫室工务课总务课人事课研发本部业务本部船务课采购部零仓课包装课生管部维修课成仓课组装课部稽核审核分发数量签收缴回文管确认部门SMT1SMT2DIP1DIP2系保中心供应品保制造品保品质工程制造工程产品工程审核分发数量签收缴回90.03.15 Ver:1.0Micro - Star International Co., Lt d微星科技股份文件履历表 (T-0-6-0-QP0501-01)文件名称 :管制图使用作业规文件编号 :T-0-6-3-QW2024版次变更理由变更容生效日期 1.0 2.0新发行增加新表格增加单位缺点数管制图90/9/1090/9/28页数12345678910111213141516版序2112211111单位主管: 立伟承办人：蔡胜武品质程序书微星科技主题管制图使用作业规生效日期90 年 9 月 28 日分类编号T-0-6-3-QW2024修订版序2.0页次 11.目的：使全厂使用统一之方法来使用管制图，以达到管制图之标准化，进而建立制程管制。2.围：凡厂生产单位中规定之主要制程与生产品质须监控时皆适用。3.组织与权责：3-1 PCBA 品质工程课：制定管制图使用作业规。3-2 厂务本部与相关单位：依管制图使用作业规执行。4.规容：4-1 管制图种类4-1-1 计量值：4-1-1-1 Xbar-R 管制图 4-1-1-2 X-Rm 管制图4-1-2 计数值： 4-1-2-1 不良率管制图（P Chart）4-1-2-2 缺点数管制图 (C Chart)4-1-2-3 单位缺点数管制图 (U Chart )4-2 计量值管制图填写与制作说明4-2-1 字段填写说明：4-2-1-1 品质特性：填写管制项目。4-2-1-2 测量单位(Unit)：填写品质特性之单位。4-2-1-3 管制图的管制上/下限、中心线：依公式计算后填写。4-2-1-4 月 Cpk：填入上个月份所统计分析出来的 Cpk 值。4-2-1-5 抽样方法：抽样频率与数量。4-2-1-6 日期、时间：记录用样的日期、测量时间。4-2-1-7 平均值：＝（X1＋X2＋…＋Xn）/n4-2-1-8 全距值：R＝Max(X1,X2,…,Xn)－Min(X1,X2,…,Xn)（抽样之最大值－最小值）4-2-1-9 个别值：X＝单一样本量测值。4-2-1-10 移动全距：Rm＝，亦即以相邻之 2 数据计算全距。4-2-1-11 测定员：画该项管制图者。4-2-1-12 当异常发...
