给水管线安装压力表方案

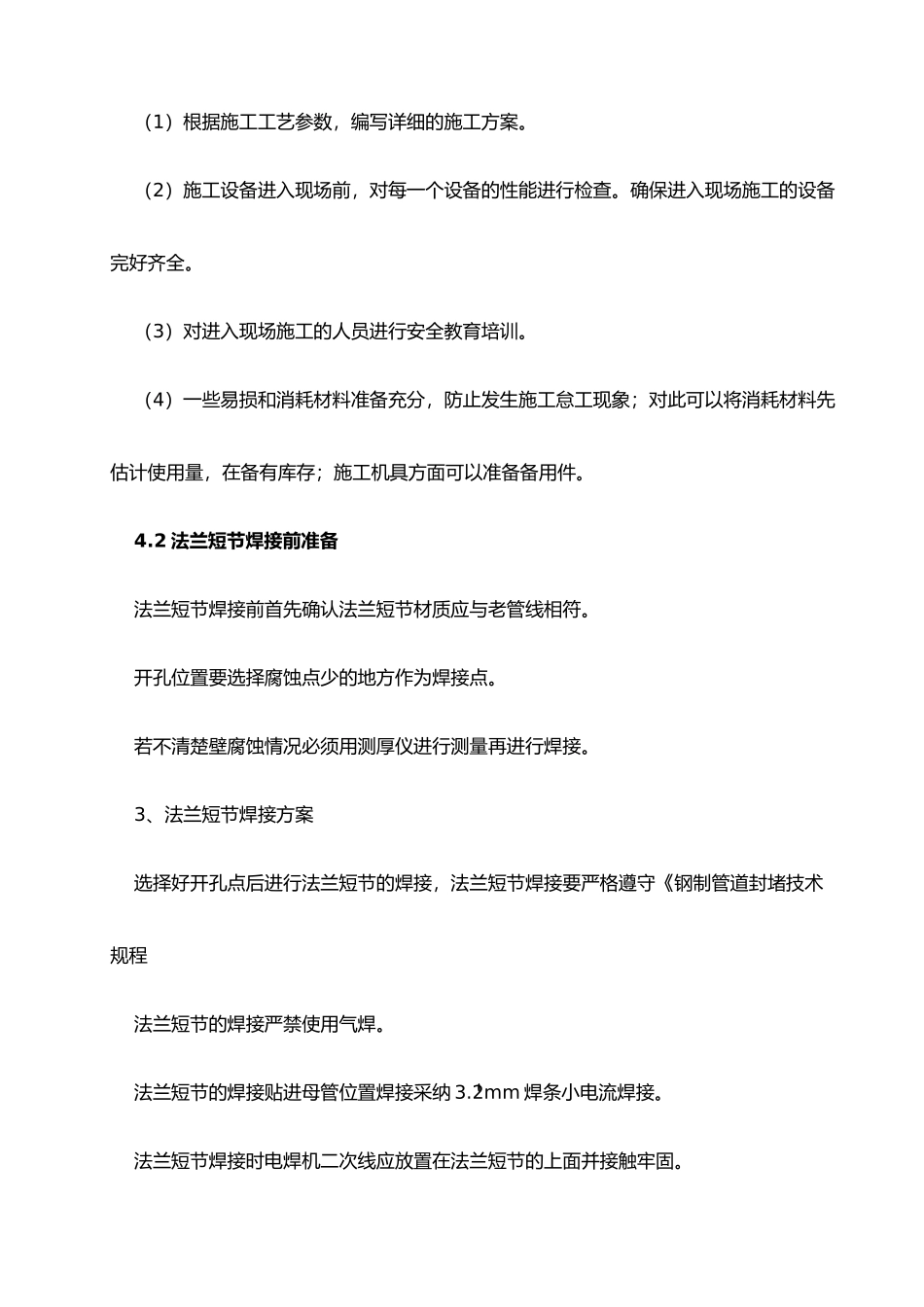

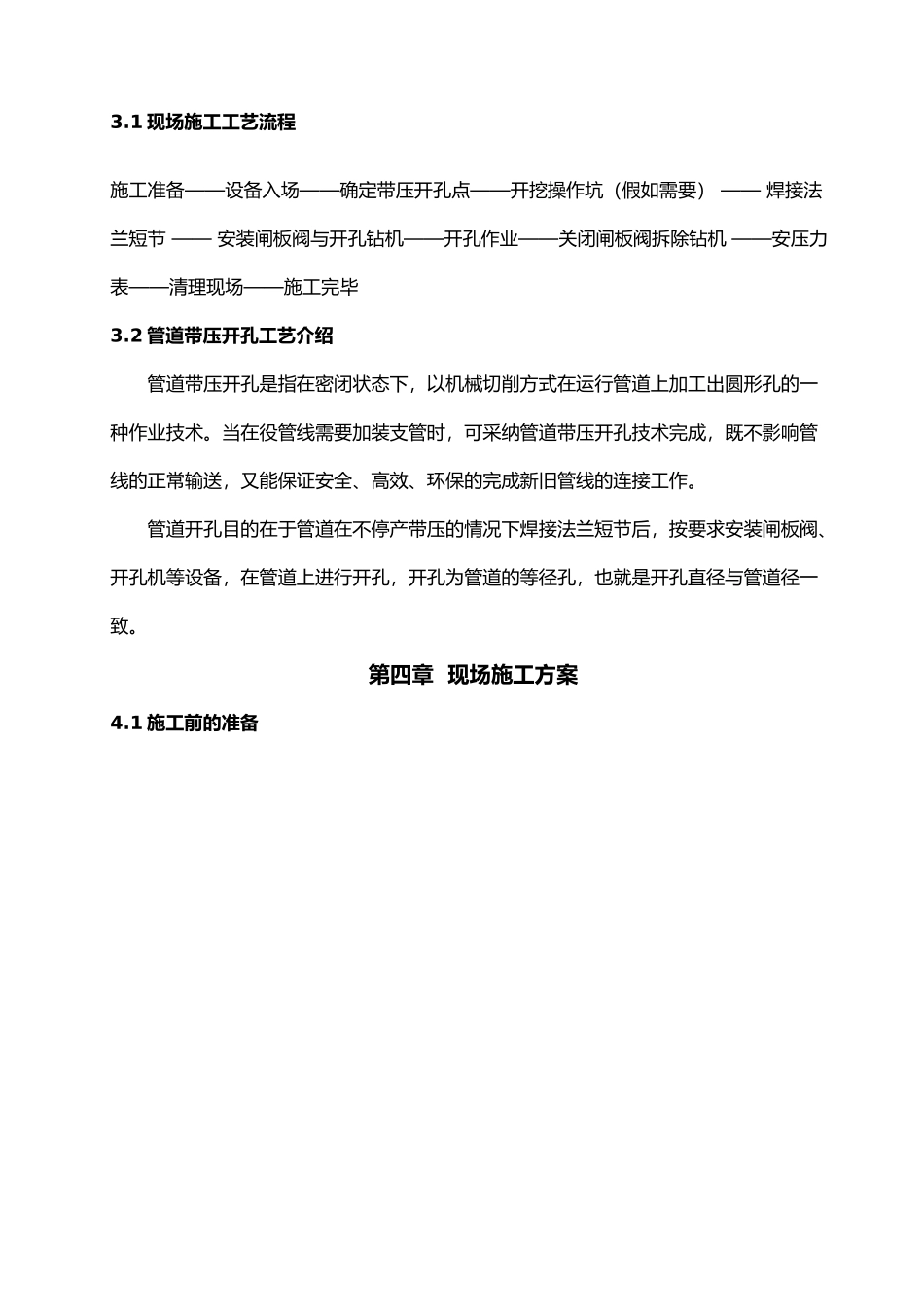

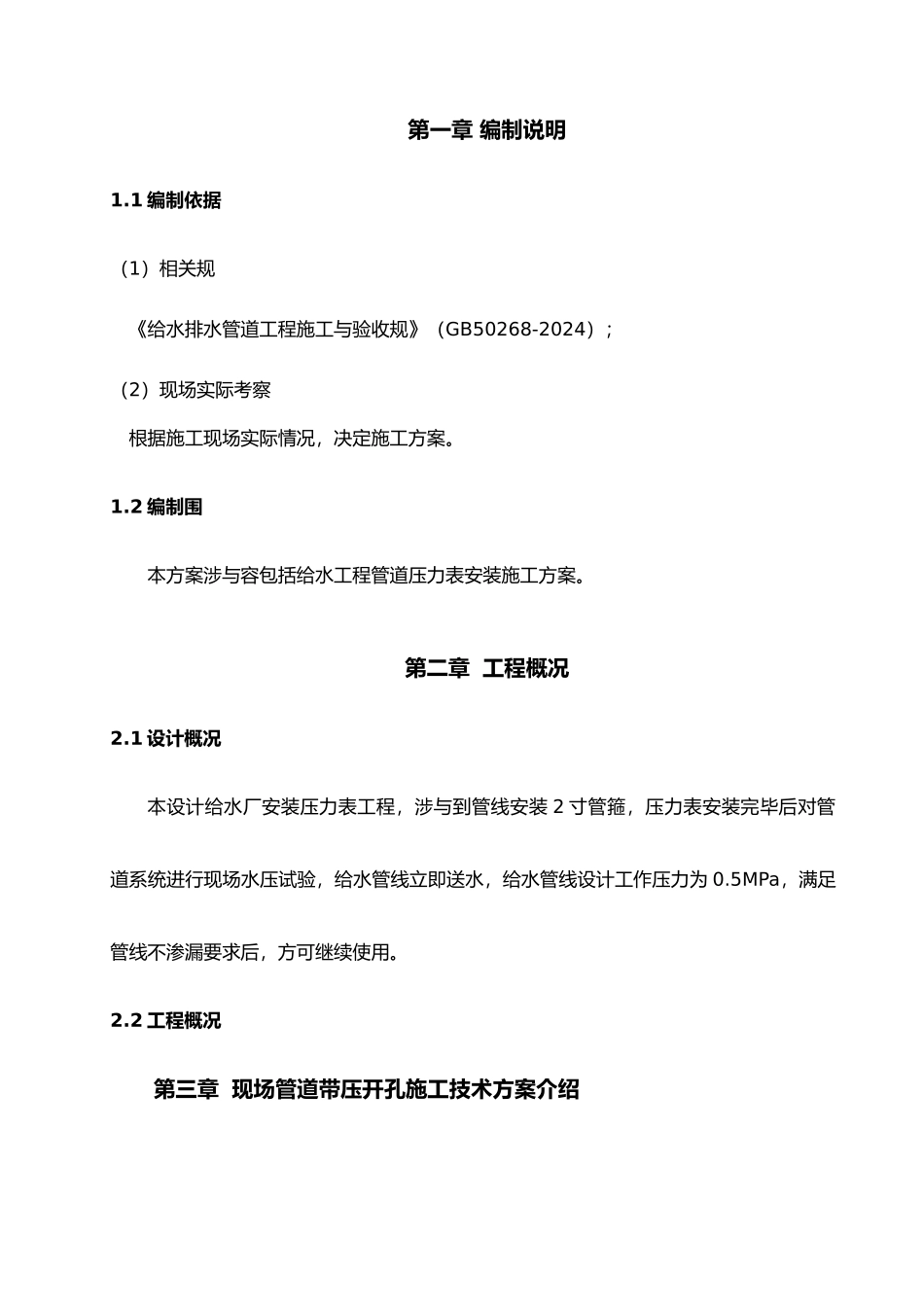

第一章 编制说明1.1 编制依据（1）相关规《给水排水管道工程施工与验收规》（GB50268-2024）；（2）现场实际考察根据施工现场实际情况，决定施工方案。1.2 编制围本方案涉与容包括给水工程管道压力表安装施工方案。第二章 工程概况2.1 设计概况本设计给水厂安装压力表工程，涉与到管线安装 2 寸管箍，压力表安装完毕后对管道系统进行现场水压试验，给水管线立即送水，给水管线设计工作压力为 0.5MPa，满足管线不渗漏要求后，方可继续使用。2.2 工程概况第三章 现场管道带压开孔施工技术方案介绍3.1 现场施工工艺流程施工准备——设备入场——确定带压开孔点——开挖操作坑（假如需要） —— 焊接法兰短节 —— 安装闸板阀与开孔钻机——开孔作业——关闭闸板阀拆除钻机 ——安压力表——清理现场——施工完毕3.2 管道带压开孔工艺介绍管道带压开孔是指在密闭状态下，以机械切削方式在运行管道上加工出圆形孔的一种作业技术。当在役管线需要加装支管时，可采纳管道带压开孔技术完成，既不影响管线的正常输送，又能保证安全、高效、环保的完成新旧管线的连接工作。管道开孔目的在于管道在不停产带压的情况下焊接法兰短节后，按要求安装闸板阀、开孔机等设备，在管道上进行开孔，开孔为管道的等径孔，也就是开孔直径与管道径一致。第四章 现场施工方案4.1 施工前的准备（1）根据施工工艺参数，编写详细的施工方案。（2）施工设备进入现场前，对每一个设备的性能进行检查。确保进入现场施工的设备完好齐全。（3）对进入现场施工的人员进行安全教育培训。（4）一些易损和消耗材料准备充分，防止发生施工怠工现象；对此可以将消耗材料先估计使用量，在备有库存；施工机具方面可以准备备用件。4.2 法兰短节焊接前准备法兰短节焊接前首先确认法兰短节材质应与老管线相符。开孔位置要选择腐蚀点少的地方作为焊接点。若不清楚壁腐蚀情况必须用测厚仪进行测量再进行焊接。3、法兰短节焊接方案选择好开孔点后进行法兰短节的焊接，法兰短节焊接要严格遵守《钢制管道封堵技术规程 法兰短节的焊接严禁使用气焊。法兰短节的焊接贴进母管位置焊接采纳 3.2mm 焊条小电流焊接。法兰短节焊接时电焊机二次线应放置在法兰短节的上面并接触牢固。此项环节为施工重点环节，施工为了保证安全，除以上措施必须作到外，要保证：施工现场要有专人监护。管线开孔方案法兰短节焊接完毕后要组装闸板阀，在安装前要启闭开关两次再装到法兰短节上面去。防止闸...
