船舶产品信息建模

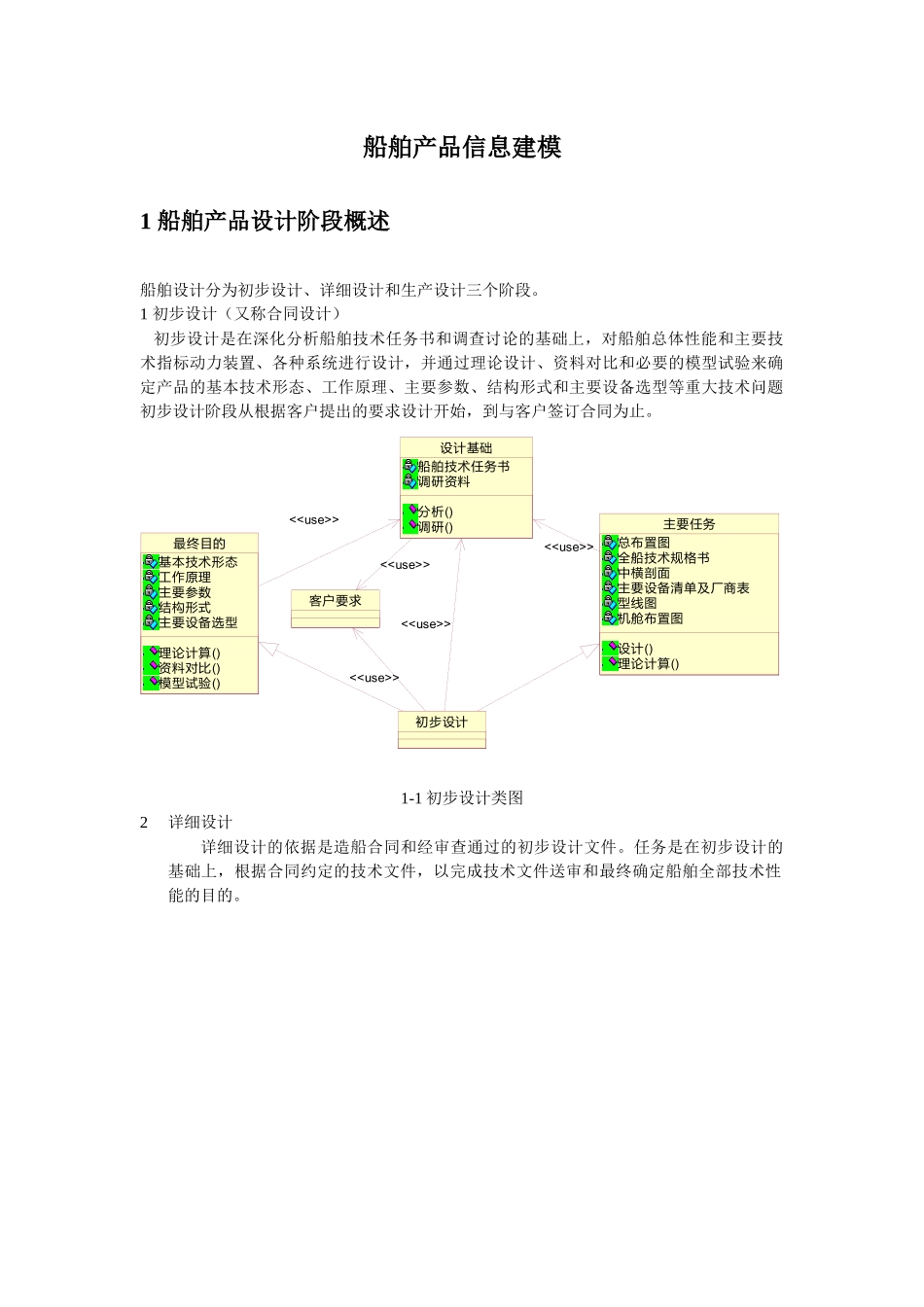

船舶产品信息建模_第1页
1/25

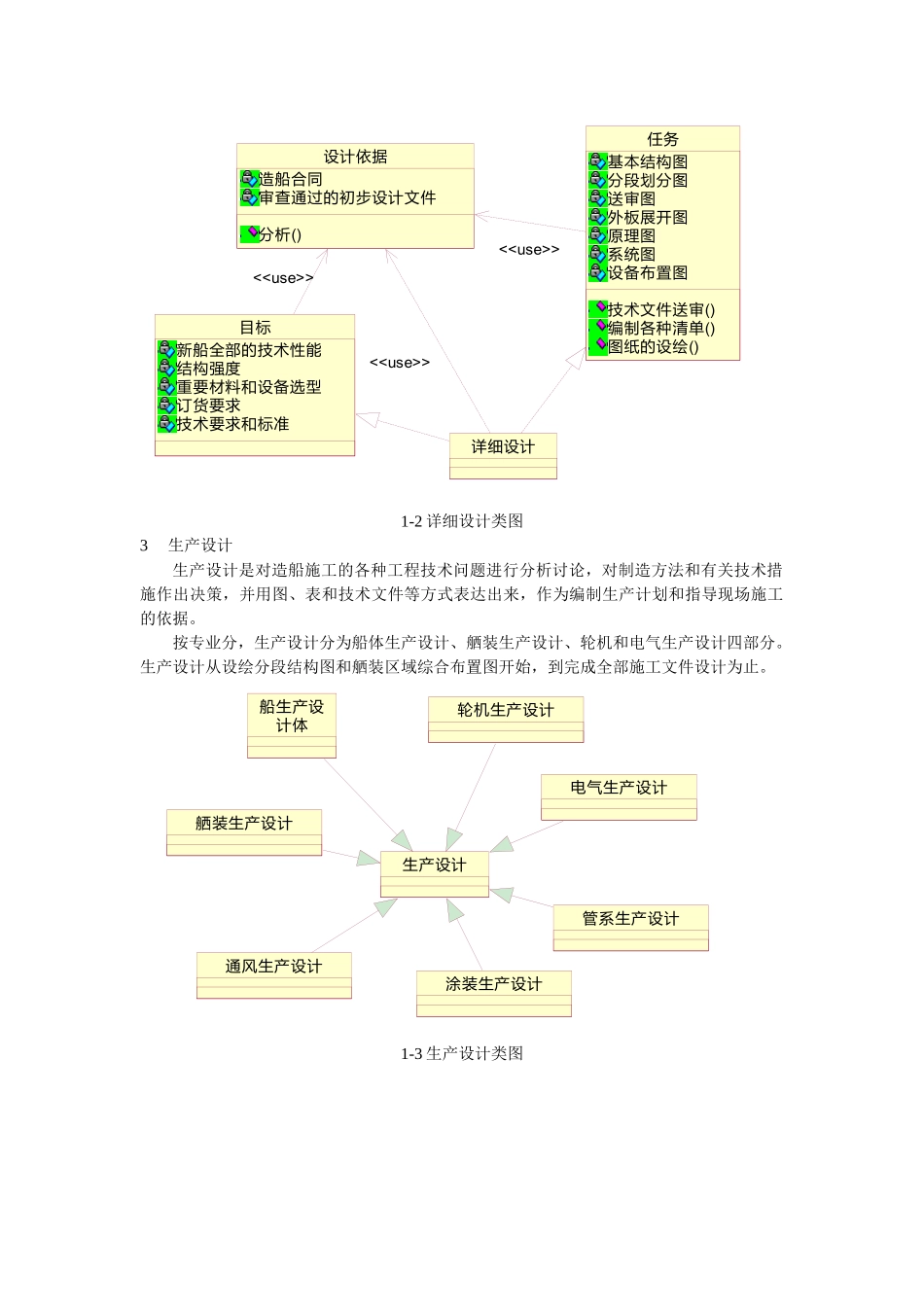

船舶产品信息建模_第2页
2/25

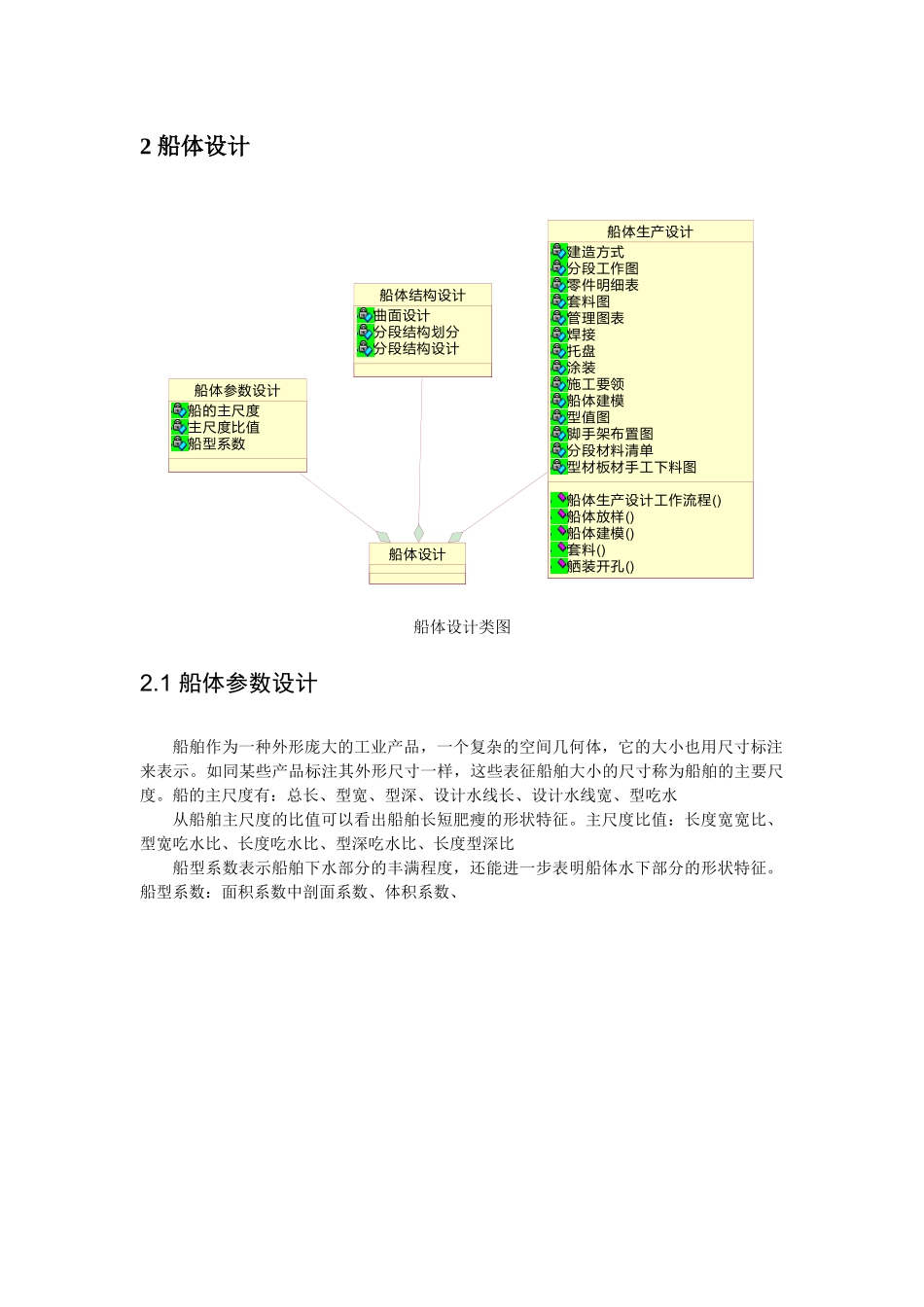

船舶产品信息建模_第3页
3/25
船舶产品信息建模1 船舶产品设计阶段概述船舶设计分为初步设计、详细设计和生产设计三个阶段。1 初步设计(又称合同设计) 初步设计是在深化分析船舶技术任务书和调查讨论的基础上,对船舶总体性能和主要技术指标动力装置、各种系统进行设计,并通过理论设计、资料对比和必要的模型试验来确定产品的基本技术形态、工作原理、主要参数、结构形式和主要设备选型等重大技术问题初步设计阶段从根据客户提出的要求设计开始,到与客户签订合同为止。1-1 初步设计类图2详细设计详细设计的依据是造船合同和经审查通过的初步设计文件。任务是在初步设计的基础上,根据合同约定的技术文件,以完成技术文件送审和最终确定船舶全部技术性能的目的。客户要求主要任务总布置图全船技术规格书中横剖面主要设备清单及厂商表型线图机舱布置图()设计()理论计算设计基础船舶技术任务书调研资料()分析()调研初步设计<><><><>最终目的基本技术形态工作原理主要参数结构形式主要设备选型()理论计算()资料对比()模型试验<>1-2 详细设计类图3生产设计生产设计是对造船施工的各种工程技术问题进行分析讨论,对制造方法和有关技术措施作出决策,并用图、表和技术文件等方式表达出来,作为编制生产计划和指导现场施工的依据。按专业分,生产设计分为船体生产设计、舾装生产设计、轮机和电气生产设计四部分。生产设计从设绘分段结构图和舾装区域综合布置图开始,到完成全部施工文件设计为止。1-3 生产设计类图详细设计设计依据造船合同审查通过的初步设计文件()分析任务基本结构图分段划分图送审图外板展开图原理图系统图设备布置图()技术文件送审()编制各种清单()图纸的设绘目标新船全部的技术性能结构强度重要材料和设备选型订货要求技术要求和标准<><><>生产设计船生产设计体舾装生产设计轮机生产设计电气生产设计涂装生产设计管系生产设计通风生产设计2 船体设计船体设计类图2.1 船体参数设计船舶作为一种外形庞大的工业产品,一个复杂的空间几何体,它的大小也用尺寸标注来表示。如同某些产品标注其外形尺寸一样,这些表征船舶大小的尺寸称为船舶的主要尺度。船的主尺度有:总长、型宽、型深、设计水线长、设计水线宽、型吃水从船舶主尺度的比值可以看出船舶长短肥瘦的形状特征。主尺度比值:长度宽宽比、型宽吃水比、长度吃水比、型深吃水比、长度型深比船型系数表示船舶下水部分的丰满程度,还能进一步表明船体水下部分...
