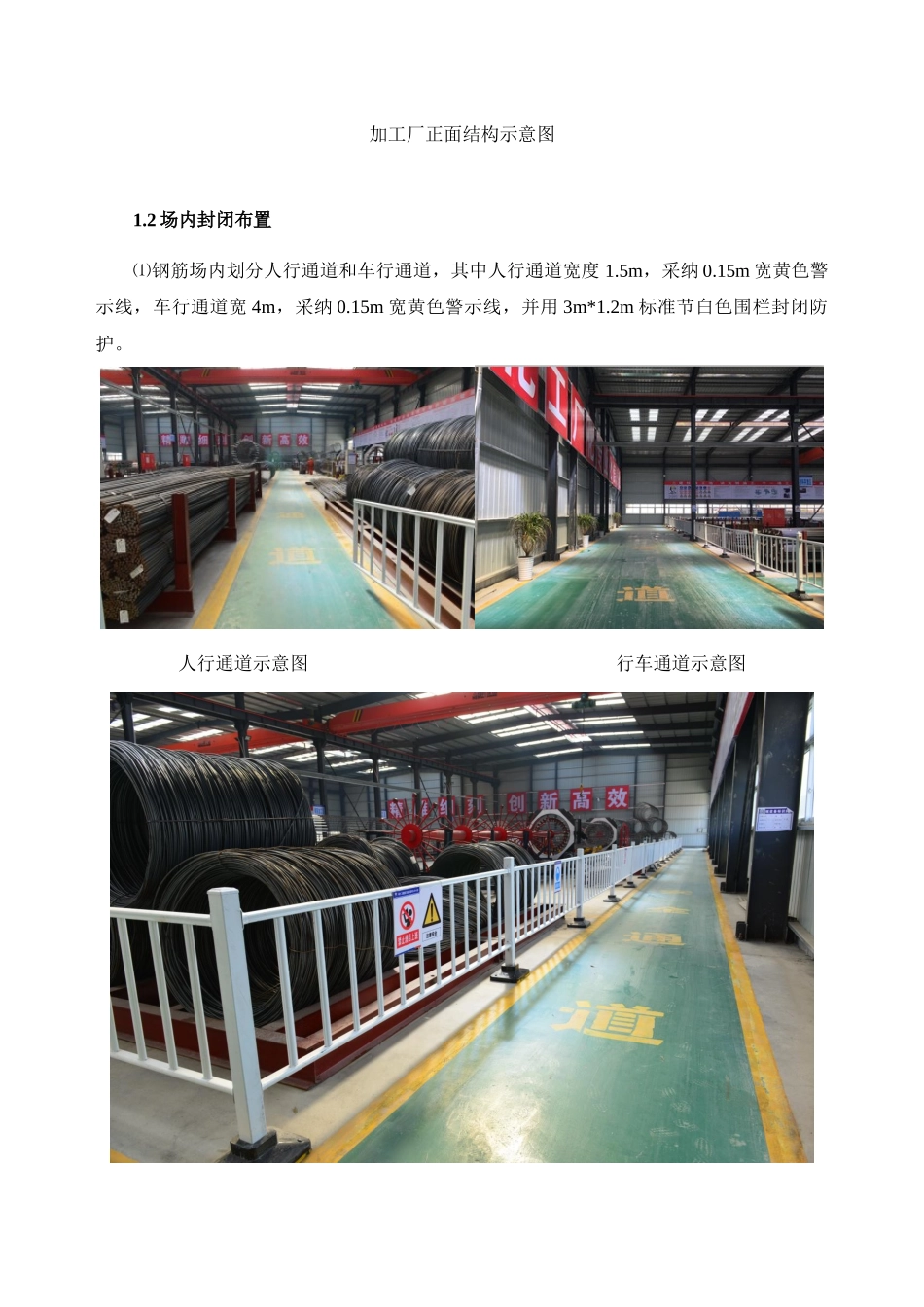

钢结构加工厂建设标准1.封闭管理1.1 场外封闭布置钢结构加工厂实行封闭管理,实行彩钢板围墙厂棚封闭,设置车间型加工场地,场地出入口设置牢固美观、开启方便的大门,大门采纳遥控电动卷闸门,大门宽 9m,高 6m,场内夜间作业及未作业时,大门实行关闭状态。大门顶部正中安装“3 号钢结构加工厂”红底白字标识牌,牌子长 2.5m,宽 2.5m,。加工厂进出口大门示意图加工厂正面结构示意图1.2 场内封闭布置⑴钢筋场内划分人行通道和车行通道,其中人行通道宽度 1.5m,采纳 0.15m 宽黄色警示线,车行通道宽 4m,采纳 0.15m 宽黄色警示线,并用 3m*1.2m 标准节白色围栏封闭防护。人行通道示意图 行车通道示意图厂区白色围栏封闭示意图2. 加工棚建设2.1 钢结构建设厂内加工棚长 96m、宽 48m,采纳轻钢结构搭设,采纳“桥式起重机”24m 跨布置的门式钢架厂房,柱距 6.0m,立柱高 10.55m(行吊位置高 8.55m),长度可根据实际需求确定,屋顶采纳可拼装式结构构件,24m 跨式钢架屋架分别为 12m+12m 法兰盘螺栓联结而成,场内采光以顶部采光板加两侧窗户具体设计图纸详见图 4、附图 5。厂房侧边结构示意图顶棚采光板及通风位置2.2 标准化文明建设悬挂各种机械操作规程、安全法律规范和安全警示标志、质量法律规范、加工大样图、安全质量标语等。各种机械加工设备均挂设“机械设备二维码标识牌”和“安全操作规程牌”,加工车间的出口正上方悬挂 LED 显示屏(3.5×7m)),显示场内主要负责人、工作内容及主要风险源。加工车间的进口处挂设“钢结构厂风险源公式牌”,信息公示牌。场内路边放置盆景绿化。安全文明施工牌(宽度 2.5m,长度根据实际长度确定,底部离地 4m)机械设备及操作规程牌(机械设备标识牌尺寸为 0.3m*0.4m、操作规程牌尺寸 0.5m*0.7m,左上角张贴二维码标识)(LED 显示屏尺寸为 3.5×7m)信息公示牌悬挂高度以人方便更换张贴二维码为宜厂内盆景绿化示意图3. 场地硬化钢结构加工厂内根据使用功能分Ⅱ级硬化:I 类硬化区(表层 50cm 厚 C30 钢筋混凝土砼,底层为 50cm 混渣)用于原材料存放区及加工区;Ⅱ类硬化区(表层 25cmC20 砼,底层为 30cm 混渣)、用于重车通行的主道路。 厂内硬化地面示意图4. 材料堆放⑴统一设立原材料仓储集中堆码、加工区,各类物资应按品种、规格堆码整齐、稳妥,不得乱堆乱放和超高堆放,做到一头齐、一条线,砂石成堆,场地干净,无铁碎杂物。金属、木...
