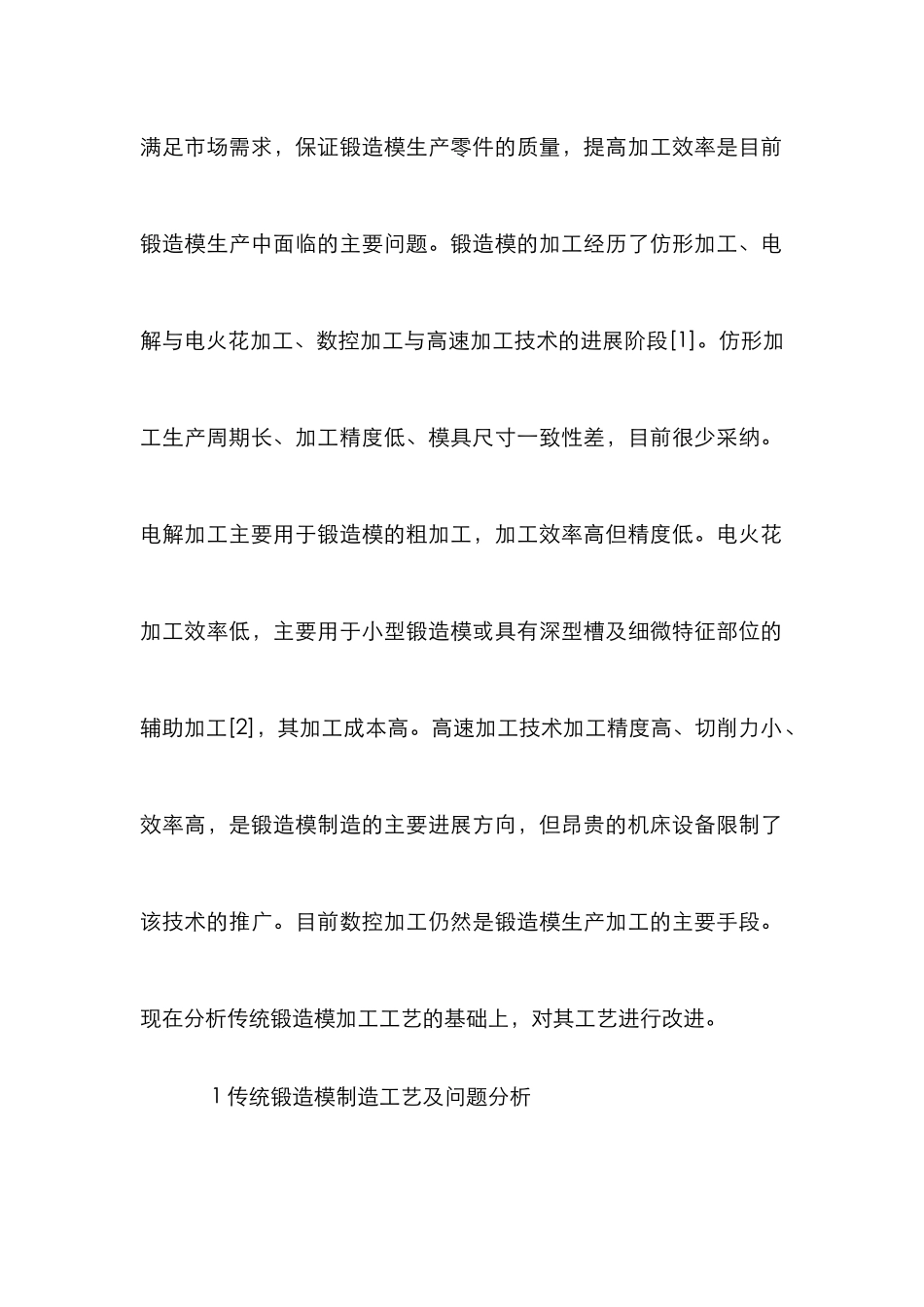

锻造模数控加工新工艺研究_第1页
1/12

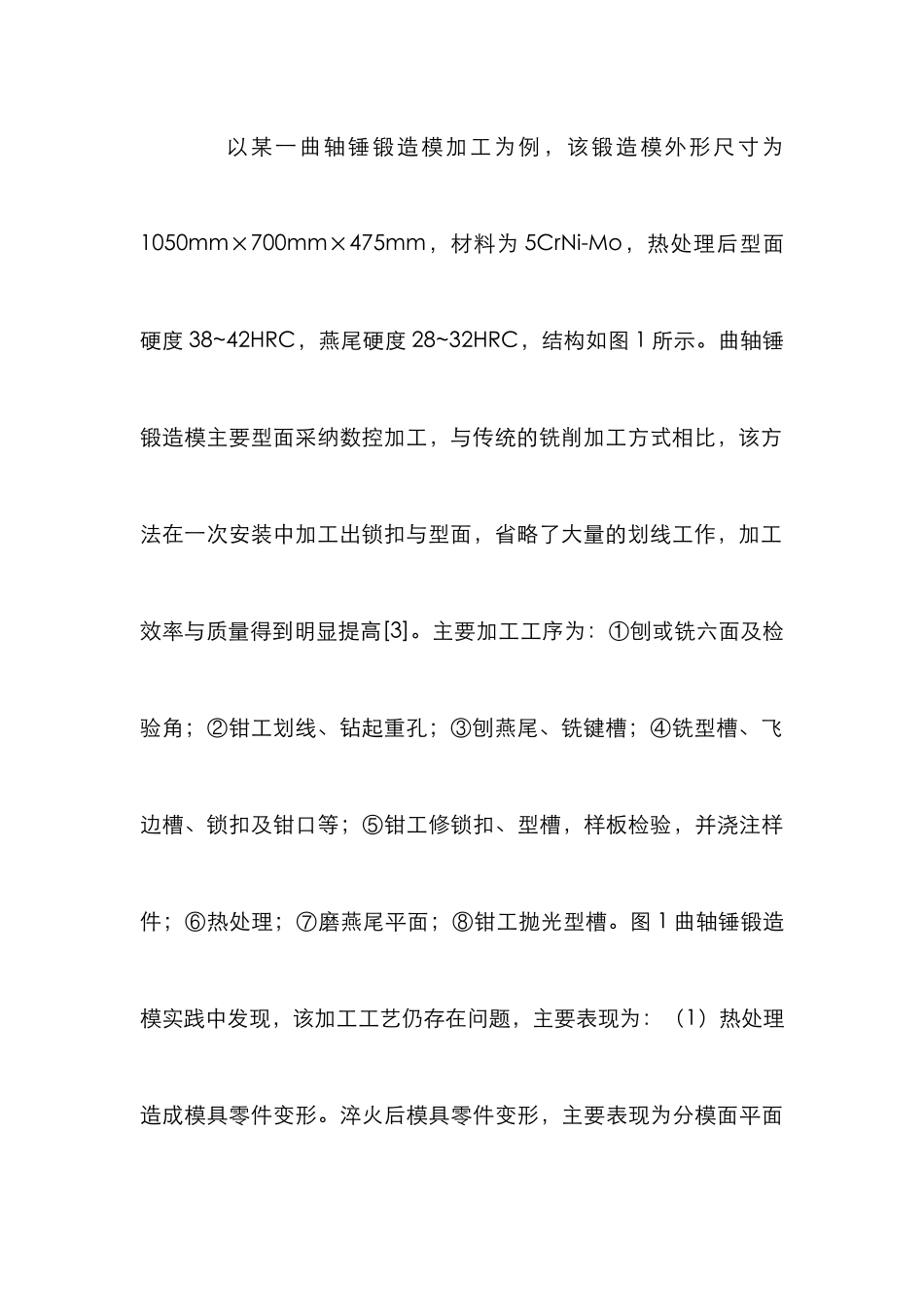

锻造模数控加工新工艺研究_第2页
2/12
锻造模数控加工新工艺研究_第3页
3/12
锻造模数控加工新工艺讨论 摘要:针对原锻造模制造中存在的问题,提出新的加工工艺方案,主要针对 4 个方面进行了改进:热处理后进行粗、精加工;根据加工要求模具零件型面采纳不同的加工策略;型槽直接测量取代样板测量;样件采纳可加工塑料压塑成型。与原加工工艺相比,新加工工艺降低了生产成本,在模具零件加工精度、效率等方面都有明显提高。 关键词:锻造模;数控加工;曲轴锤;热处理;样板测量 锻造模是生产锻件的主要工艺装备,其型面形状复杂。为保证模具的使用寿命及锻件精度,要求模具具有较高的硬度、表面质量及尺寸精度。另外市场竞争要求锻造模制造周期越来越短,如何满足市场需求,保证锻造模生产零件的质量,提高加工效率是目前锻造模生产中面临的主要问题。锻造模的加工经历了仿形加工、电解与电火花加工、数控加工与高速加工技术的进展阶段[1]。仿形加工生产周期长、加工精度低、模具尺寸一致性差,目前很少采纳。电解加工主要用于锻造模的粗加工,加工效率高但精度低。电火花加工效率低,主要用于小型锻造模或具有深型槽及细微特征部位的辅助加工[2],其加工成本高。高速加工技术加工精度高、切削力小、效率高,是锻造模制造的主要进展方向,但昂贵的机床设备限制了该技术的推广。目前数控加工仍然是锻造模生产加工的主要手段。现在分析传统锻造模加工工艺的基础上,对其工艺进行改进。 1 传统锻造模制造工艺及问题分析 以某一曲轴锤锻造模加工为例,该锻造模外形尺寸为1050mm×700mm×475mm,材料为 5CrNi-Mo,热处理后型面硬度 38~42HRC,燕尾硬度 28~32HRC,结构如图 1 所示。曲轴锤锻造模主要型面采纳数控加工,与传统的铣削加工方式相比,该方法在一次安装中加工出锁扣与型面,省略了大量的划线工作,加工效率与质量得到明显提高[3]。主要加工工序为:①刨或铣六面及检验角;②钳工划线、钻起重孔;③刨燕尾、铣键槽;④铣型槽、飞边槽、锁扣及钳口等;⑤钳工修锁扣、型槽,样板检验,并浇注样件;⑥热处理;⑦磨燕尾平面;⑧钳工抛光型槽。图 1 曲轴锤锻造模实践中发现,该加工工艺仍存在问题,主要表现为:(1)热处理造成模具零件变形。淬火后模具零件变形,主要表现为分模面平面度超差与型槽形状尺寸不符要求[4],对于大尺寸模具零件,这种变形 更 加 明 显 。 据 测 量 , 对 于 模 具 零 件 尺 寸1200mm×700mm×450mm 的锻造模,分模面热处理变形量达1~3mm,型槽变形量达 0.5mm...
