随钻地层压力检测

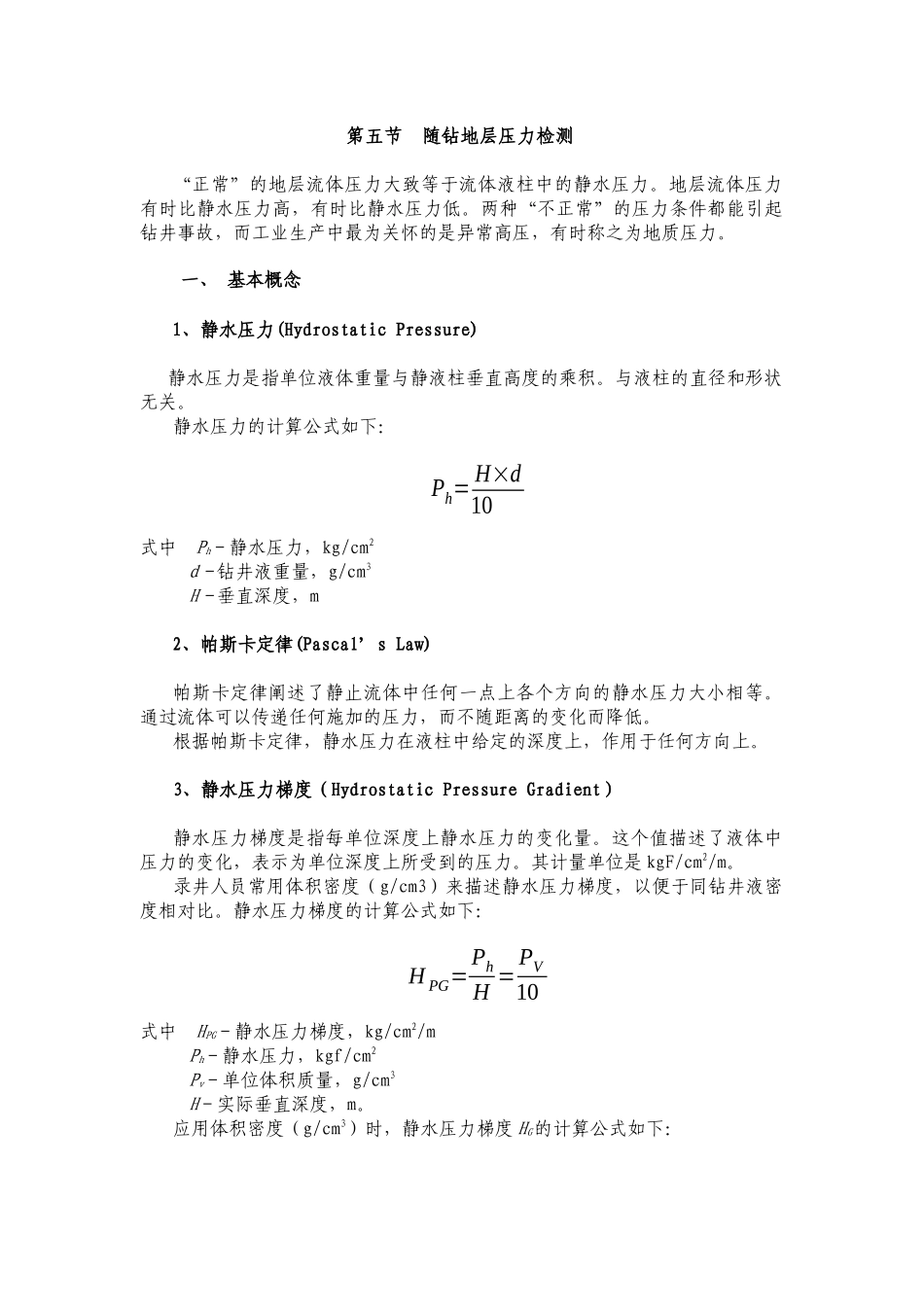

随钻地层压力检测_第1页
1/31

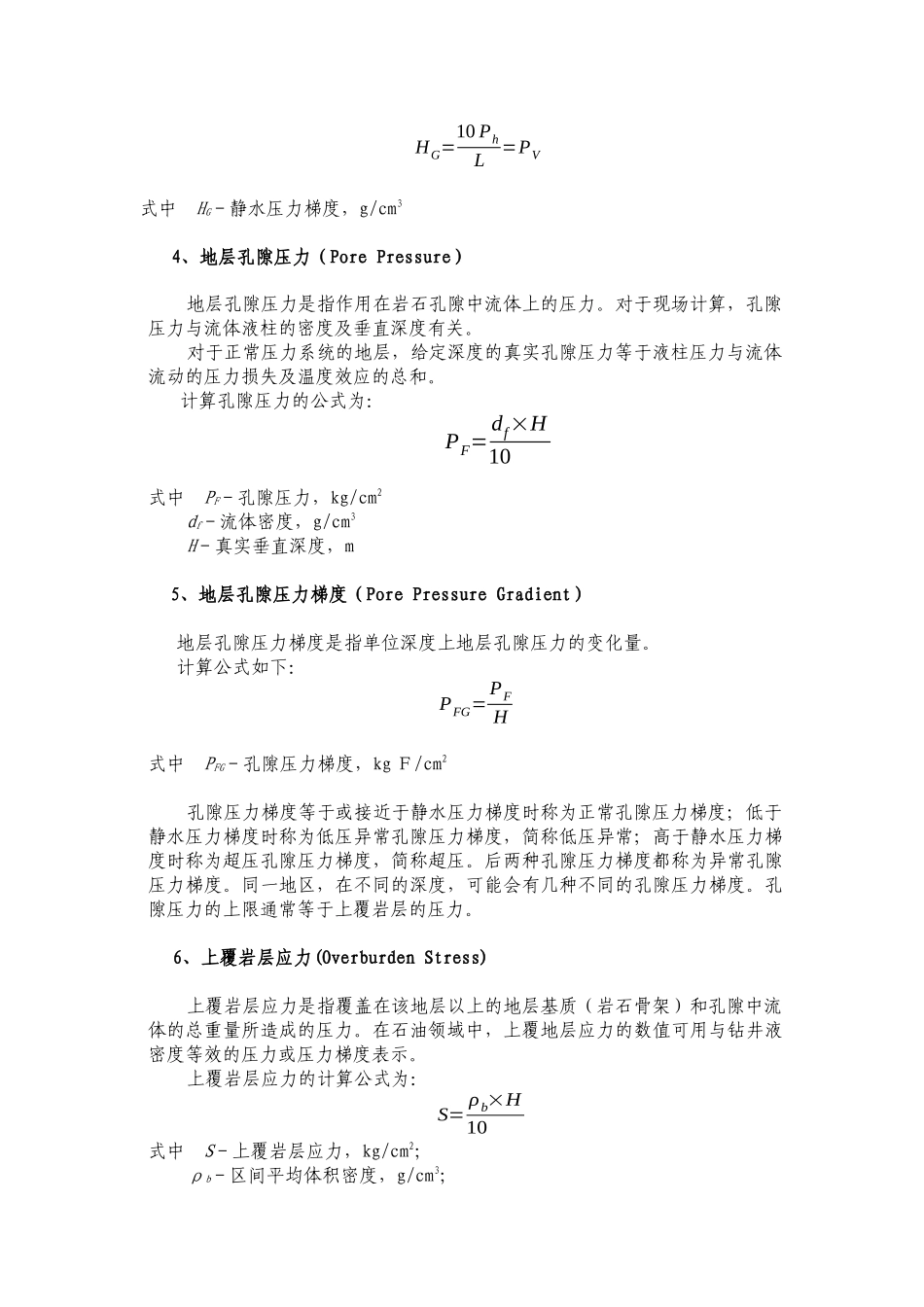

随钻地层压力检测_第2页
2/31
随钻地层压力检测_第3页
3/31
第五节 随钻地层压力检测“正常”的地层流体压力大致等于流体液柱中的静水压力。地层流体压力有时比静水压力高,有时比静水压力低。两种“不正常”的压力条件都能引起钻井事故,而工业生产中最为关怀的是异常高压,有时称之为地质压力。一、 基本概念1、静水压力(Hydrostatic Pressure)静水压力是指单位液体重量与静液柱垂直高度的乘积。与液柱的直径和形状无关。静水压力的计算公式如下:Ph= H×d10式中 Ph-静水压力,kg/cm2d-钻井液重量,g/cm3H-垂直深度,m2、帕斯卡定律(Pascal’s Law)帕斯卡定律阐述了静止流体中任何一点上各个方向的静水压力大小相等。通过流体可以传递任何施加的压力,而不随距离的变化而降低。根据帕斯卡定律,静水压力在液柱中给定的深度上,作用于任何方向上。3、静水压力梯度(Hydrostatic Pressure Gradient)静水压力梯度是指每单位深度上静水压力的变化量。这个值描述了液体中压力的变化,表示为单位深度上所受到的压力。其计量单位是 kgF/cm2/m。录井人员常用体积密度(g/cm3)来描述静水压力梯度,以便于同钻井液密度相对比。静水压力梯度的计算公式如下:H PG=PhH =PV10式中 HPG-静水压力梯度,kg/cm2/mPh-静水压力,kgf/cm2Pv-单位体积质量,g/cm3H-实际垂直深度,m。应用体积密度(g/cm3)时,静水压力梯度 HG的计算公式如下:HG=10 PhL=PV式中 HG-静水压力梯度,g/cm34、地层孔隙压力(Pore Pressure)地层孔隙压力是指作用在岩石孔隙中流体上的压力。对于现场计算,孔隙压力与流体液柱的密度及垂直深度有关。对于正常压力系统的地层,给定深度的真实孔隙压力等于液柱压力与流体流动的压力损失及温度效应的总和。计算孔隙压力的公式为:PF=df×H10式中 PF-孔隙压力,kg/cm2df-流体密度,g/cm3H-真实垂直深度,m5、地层孔隙压力梯度(Pore Pressure Gradient)地层孔隙压力梯度是指单位深度上地层孔隙压力的变化量。计算公式如下:PFG=PFH式中 PFG-孔隙压力梯度,kg F/cm2 孔隙压力梯度等于或接近于静水压力梯度时称为正常孔隙压力梯度;低于静水压力梯度时称为低压异常孔隙压力梯度,简称低压异常;高于静水压力梯度时称为超压孔隙压力梯度,简称超压。后两种孔隙压力梯度都称为异常孔隙压力梯度。同一地区,在不同的深度,可能会有几种不同的孔隙压力梯度。孔隙压力的上限通常等于上覆岩层的压力。6、上覆岩层应力(Overburden Stress)上覆岩层应力是指覆盖在该地层以上...
