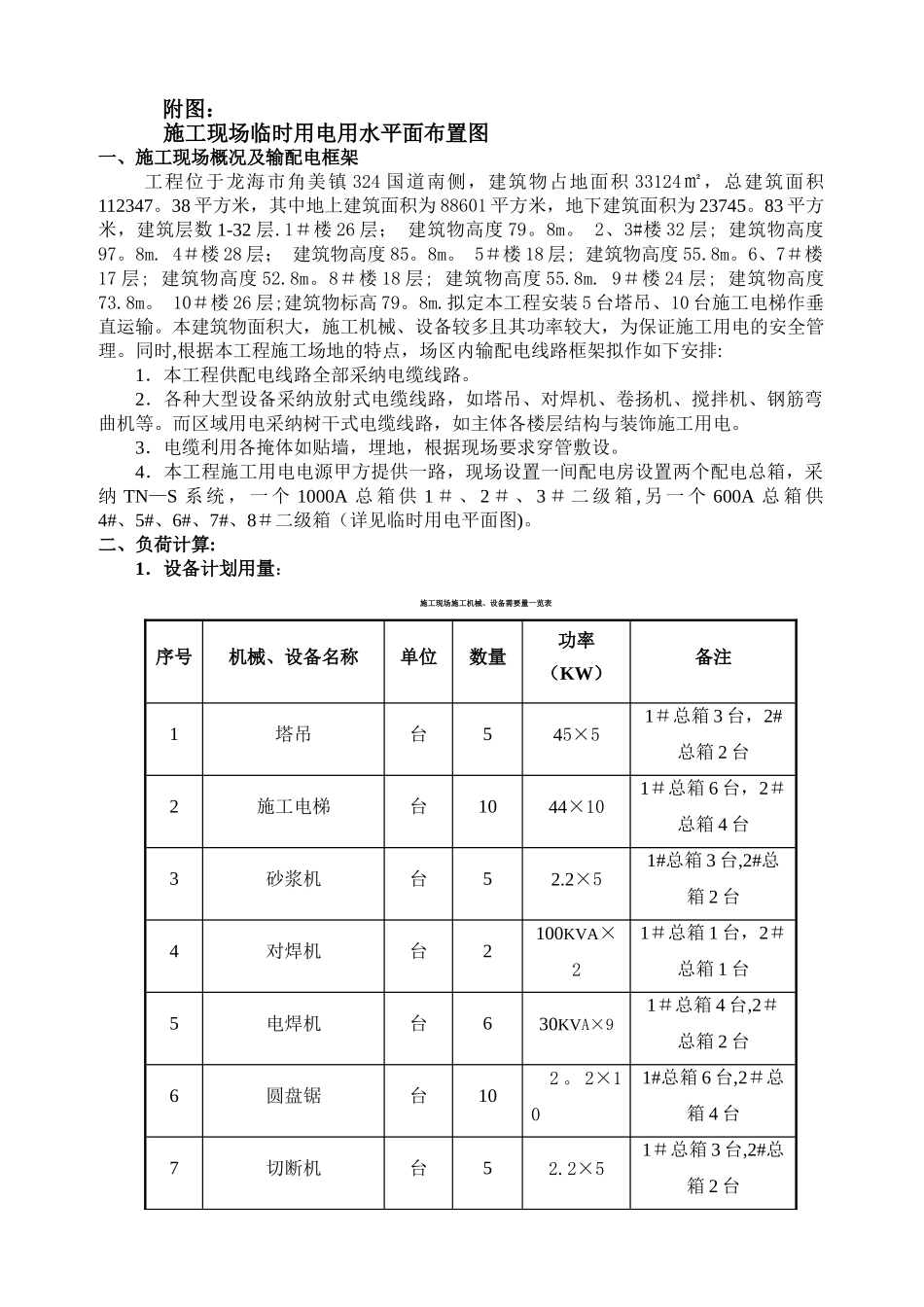

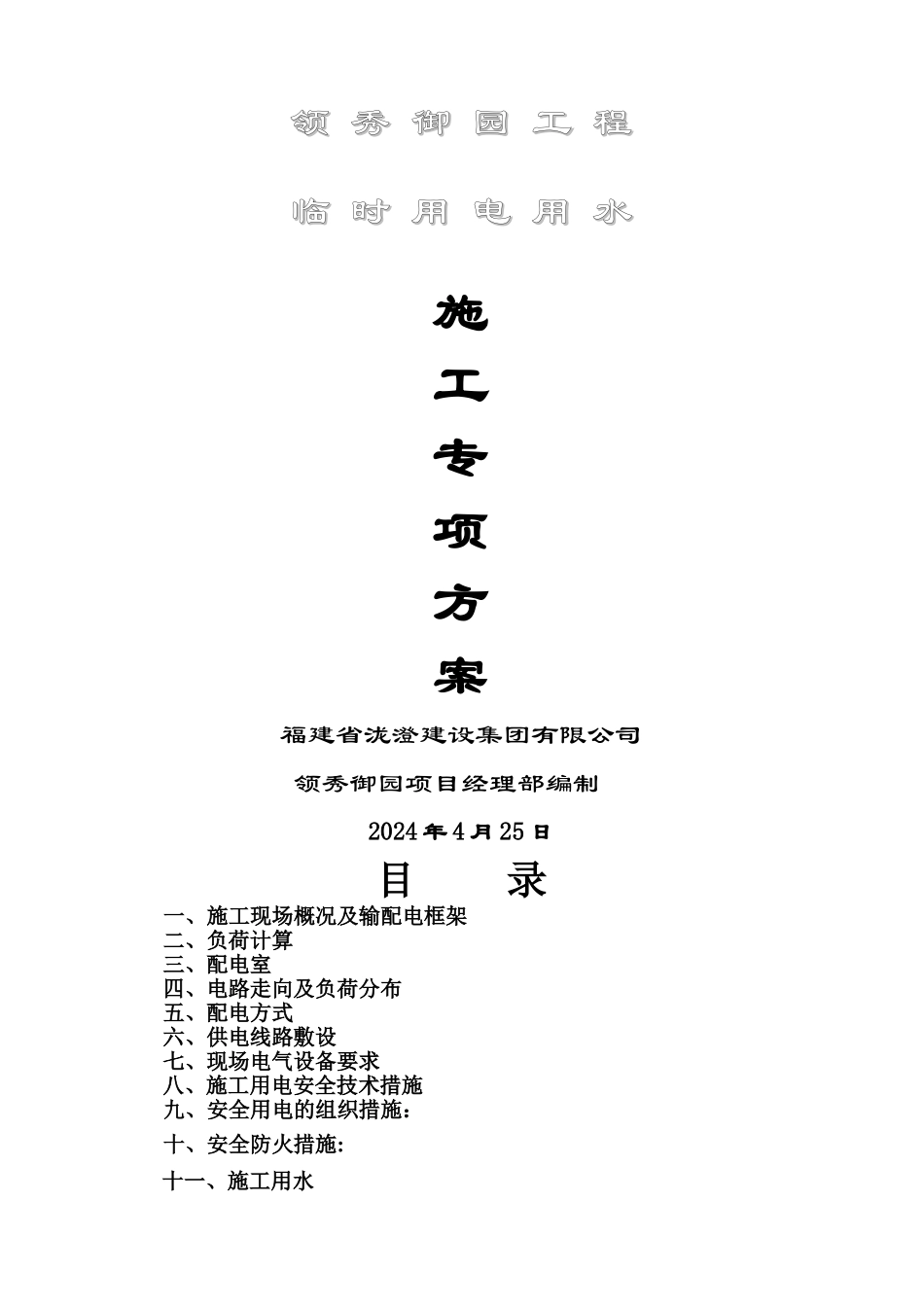

领 秀 御 园 工 程 领 秀 御 园 工 程 临 时 用 电 用 水临 时 用 电 用 水施工专项方案福建省泷澄建设集团有限公司领秀御园项目经理部编制2024 年 4 月 25 日目 录一、施工现场概况及输配电框架二、负荷计算三、配电室四、电路走向及负荷分布五、配电方式六、供电线路敷设七、现场电气设备要求八、施工用电安全技术措施九、安全用电的组织措施：十、安全防火措施:十一、施工用水附图：施工现场临时用电用水平面布置图一、施工现场概况及输配电框架工程位于龙海市角美镇 324 国道南侧，建筑物占地面积 33124㎡，总建筑面积112347。38 平方米，其中地上建筑面积为 88601 平方米，地下建筑面积为 23745。83 平方米，建筑层数 1-32 层.1＃楼 26 层； 建筑物高度 79。8m。 2、3#楼 32 层; 建筑物高度97。8m. 4＃楼 28 层； 建筑物高度 85。8m。 5＃楼 18 层; 建筑物高度 55.8m。6、7＃楼17 层; 建筑物高度 52.8m。8＃楼 18 层; 建筑物高度 55.8m. 9＃楼 24 层; 建筑物高度73.8m。 10＃楼 26 层;建筑物标高 79。8m.拟定本工程安装 5 台塔吊、10 台施工电梯作垂直运输。本建筑物面积大，施工机械、设备较多且其功率较大，为保证施工用电的安全管理。同时,根据本工程施工场地的特点，场区内输配电线路框架拟作如下安排:1．本工程供配电线路全部采纳电缆线路。2．各种大型设备采纳放射式电缆线路，如塔吊、对焊机、卷扬机、搅拌机、钢筋弯曲机等。而区域用电采纳树干式电缆线路，如主体各楼层结构与装饰施工用电。3．电缆利用各掩体如贴墙，埋地，根据现场要求穿管敷设。4．本工程施工用电电源甲方提供一路，现场设置一间配电房设置两个配电总箱，采纳 TN—S 系 统 ， 一 个 1000A 总 箱 供 1 ＃ 、 2 ＃ 、 3 ＃ 二 级 箱 , 另 一 个 600A 总 箱 供4#、5#、6#、7#、8＃二级箱（详见临时用电平面图)。二、负荷计算:1．设备计划用量：施工现场施工机械、设备需要量一览表序号机械、设备名称单位数量功率（KW）备注1塔吊台545×51＃总箱 3 台，2#总箱 2 台2施工电梯台1044×101＃总箱 6 台，2＃总箱 4 台3砂浆机台52.2×51#总箱 3 台,2#总箱 2 台4对焊机台2100KVA×21＃总箱 1 台，2＃总箱 1 台5电焊机台630KVA×91＃总箱 4 台,2＃总箱 2 台6圆盘锯台102 。 2×101#总箱 6 台,2＃总箱 4 台7切断机台52.2×51＃总箱 3 ...
