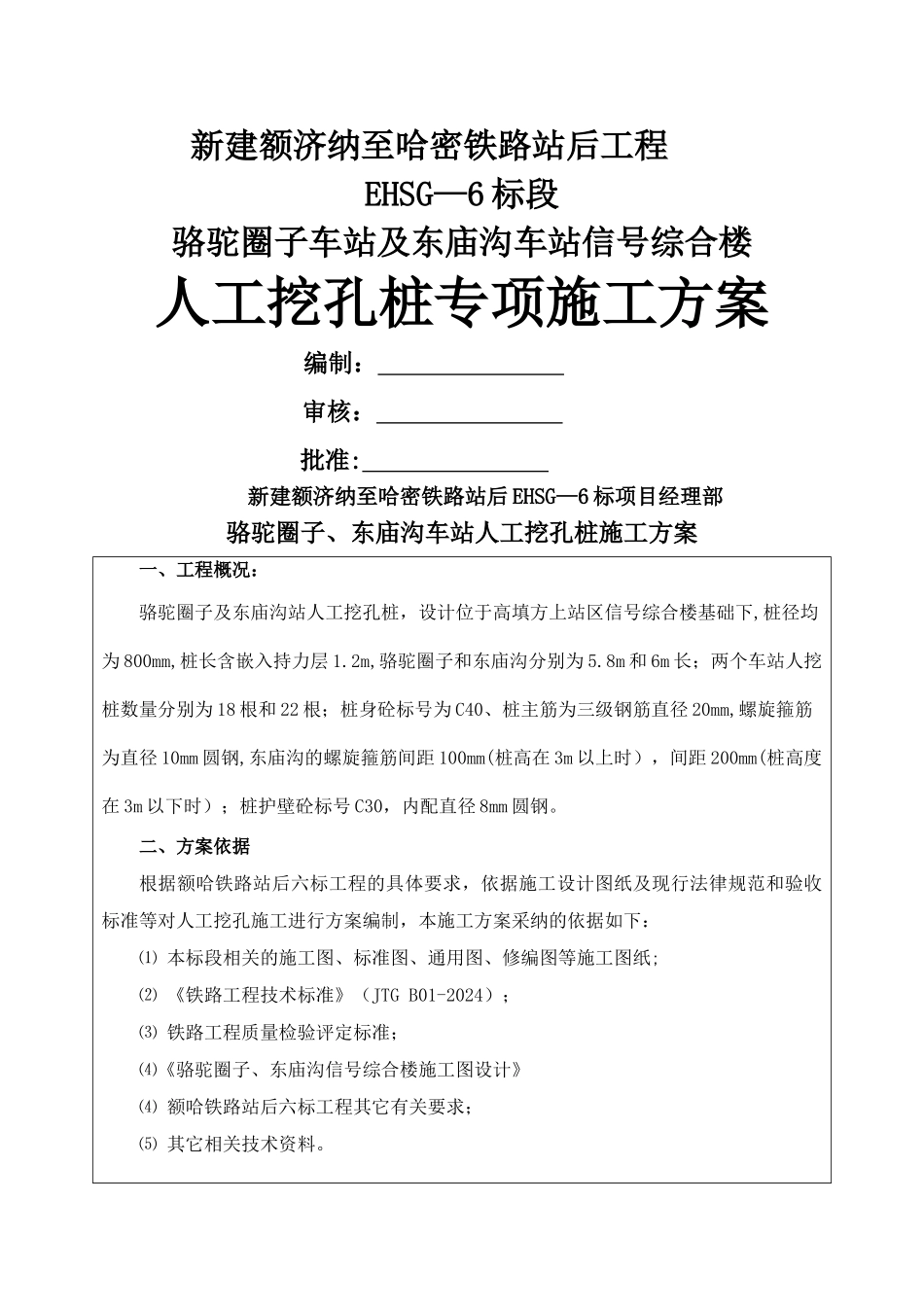

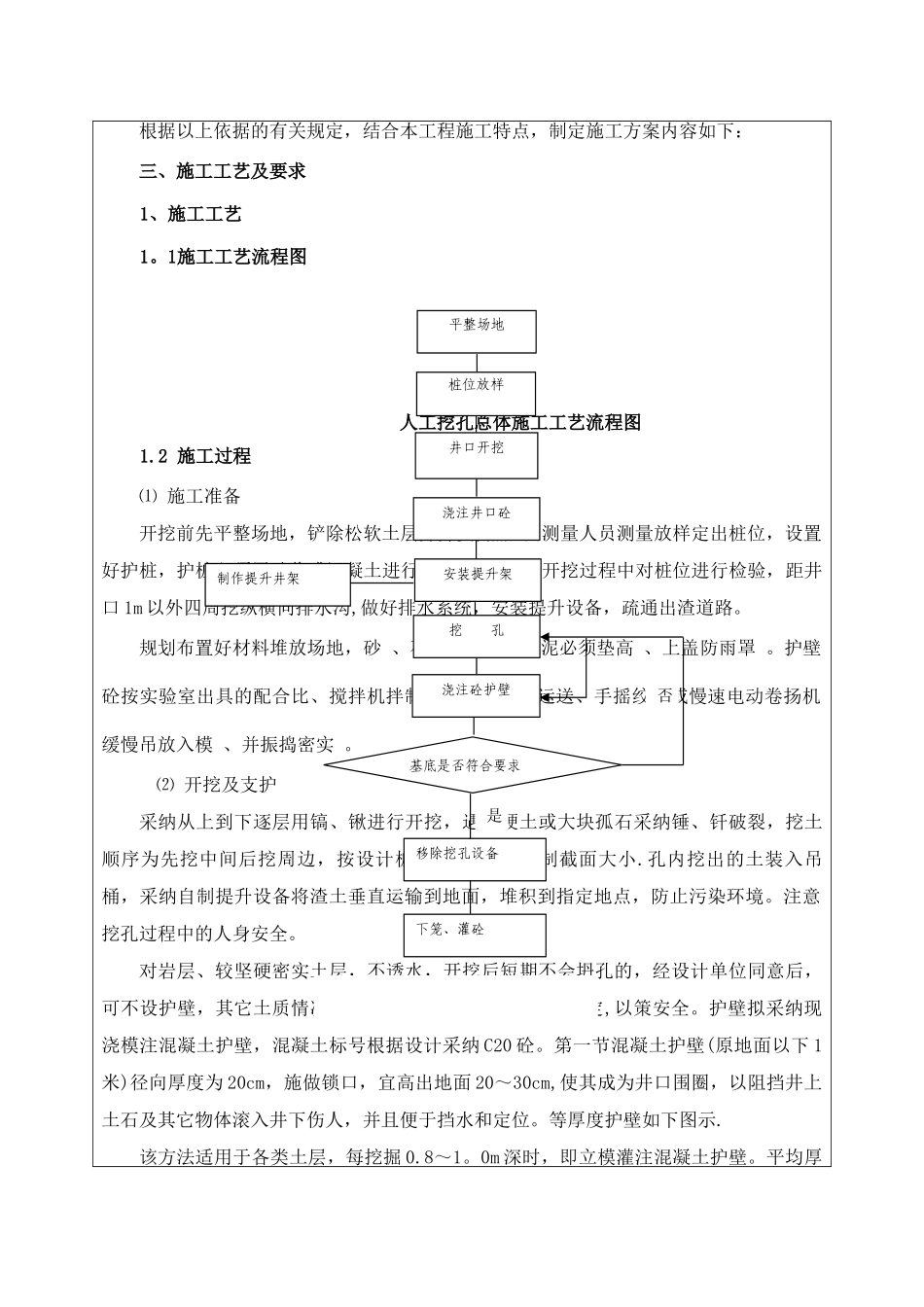

新建额济纳至哈密铁路站后工程EHSG—6 标段 骆驼圈子车站及东庙沟车站信号综合楼人工挖孔桩专项施工方案 编制: 审核: 批准: 新建额济纳至哈密铁路站后 EHSG—6 标项目经理部骆驼圈子、东庙沟车站人工挖孔桩施工方案一、工程概况:骆驼圈子及东庙沟站人工挖孔桩,设计位于高填方上站区信号综合楼基础下,桩径均为 800mm,桩长含嵌入持力层 1.2m,骆驼圈子和东庙沟分别为 5.8m 和 6m 长;两个车站人挖桩数量分别为 18 根和 22 根;桩身砼标号为 C40、桩主筋为三级钢筋直径 20mm,螺旋箍筋为直径 10mm 圆钢,东庙沟的螺旋箍筋间距 100mm(桩高在 3m 以上时),间距 200mm(桩高度在 3m 以下时);桩护壁砼标号 C30,内配直径 8mm 圆钢。二、方案依据根据额哈铁路站后六标工程的具体要求,依据施工设计图纸及现行法律规范和验收标准等对人工挖孔施工进行方案编制,本施工方案采纳的依据如下:⑴ 本标段相关的施工图、标准图、通用图、修编图等施工图纸;⑵ 《铁路工程技术标准》(JTG B01-2024);⑶ 铁路工程质量检验评定标准;⑷《骆驼圈子、东庙沟信号综合楼施工图设计》⑷ 额哈铁路站后六标工程其它有关要求;⑸ 其它相关技术资料。根据以上依据的有关规定,结合本工程施工特点,制定施工方案内容如下:三、施工工艺及要求1、施工工艺1。1施工工艺流程图人工挖孔总体施工工艺流程图1.2 施工过程⑴ 施工准备开挖前先平整场地,铲除松软土层并夯实,然后由测量人员测量放样定出桩位,设置好护桩,护桩必须用砂浆或混凝土进行加固保护,以备开挖过程中对桩位进行检验,距井口 1m 以外四周挖纵横向排水沟,做好排水系统,安装提升设备,疏通出渣道路。规划布置好材料堆放场地,砂 、石分开堆放;水泥必须垫高 、上盖防雨罩 。护壁砼按实验室出具的配合比、搅拌机拌制、人工手推车运送、手摇绞车或慢速电动卷扬机缓慢吊放入模 、并振捣密实 。⑵ 开挖及支护采纳从上到下逐层用镐、锹进行开挖,遇坚硬土或大块孤石采纳锤、钎破裂,挖土顺序为先挖中间后挖周边,按设计桩径加 20 厘米控制截面大小.孔内挖出的土装入吊桶,采纳自制提升设备将渣土垂直运输到地面,堆积到指定地点,防止污染环境。注意挖孔过程中的人身安全。对岩层、较坚硬密实土层,不透水,开挖后短期不会坍孔的,经设计单位同意后,可不设护壁,其它土质情况下,必须施作护壁,保持孔壁稳定,以策安全。护壁拟采纳现浇模注混凝土护壁,混凝土标号...
