高川电影院、文化站施工组织设计

高川电影院、文化站施工组织设计_第1页
1/49
高川电影院、文化站施工组织设计_第2页
2/49
高川电影院、文化站施工组织设计_第3页
3/49

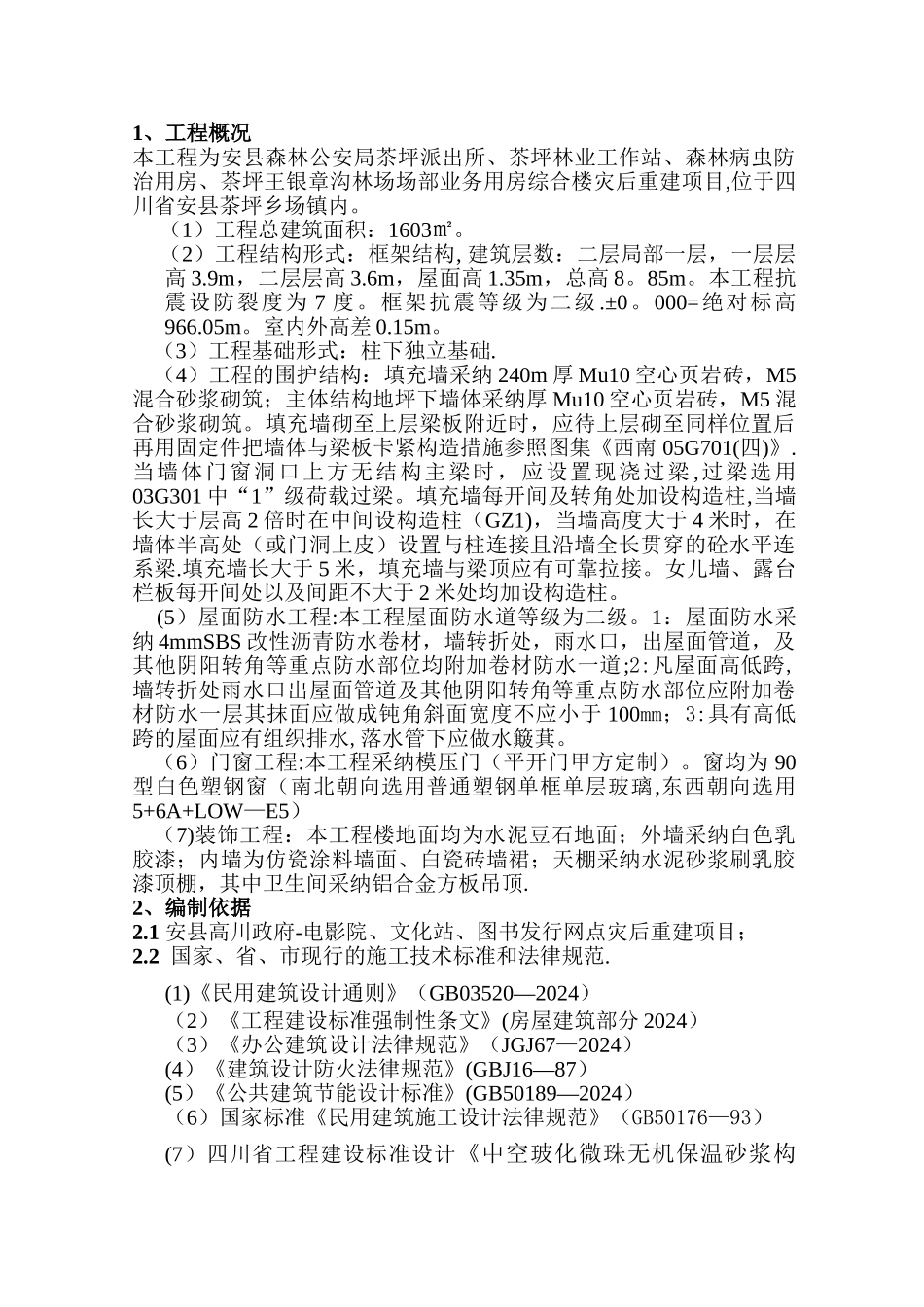

1、工程概况本工程为安县森林公安局茶坪派出所、茶坪林业工作站、森林病虫防治用房、茶坪王银章沟林场场部业务用房综合楼灾后重建项目,位于四川省安县茶坪乡场镇内。(1)工程总建筑面积:1603㎡。(2)工程结构形式:框架结构, 建筑层数:二层局部一层,一层层高 3.9m,二层层高 3.6m,屋面高 1.35m,总高 8。85m。本工程抗震设防裂度为 7 度。框架抗震等级为二级 .±0。000=绝对标高966.05m。室内外高差 0.15m。(3)工程基础形式:柱下独立基础. (4)工程的围护结构:填充墙采纳 240m 厚 Mu10 空心页岩砖,M5混合砂浆砌筑;主体结构地坪下墙体采纳厚 Mu10 空心页岩砖,M5 混合砂浆砌筑。填充墙砌至上层梁板附近时,应待上层砌至同样位置后再用固定件把墙体与梁板卡紧构造措施参照图集《西南 05G701(四)》.当墙体门窗洞口上方无结构主梁时,应设置现浇过梁 ,过梁选用03G301 中“1”级荷载过梁。填充墙每开间及转角处加设构造柱,当墙长大于层高 2 倍时在中间设构造柱(GZ1),当墙高度大于 4 米时,在墙体半高处(或门洞上皮)设置与柱连接且沿墙全长贯穿的砼水平连系梁.填充墙长大于 5 米,填充墙与梁顶应有可靠拉接。女儿墙、露台栏板每开间处以及间距不大于 2 米处均加设构造柱。(5)屋面防水工程:本工程屋面防水道等级为二级。1:屋面防水采纳 4mmSBS 改性沥青防水卷材,墙转折处,雨水口,出屋面管道,及其他阴阳转角等重点防水部位均附加卷材防水一道;2:凡屋面高低跨,墙转折处雨水口出屋面管道及其他阴阳转角等重点防水部位应附加卷材防水一层其抹面应做成钝角斜面宽度不应小于 100mm;3:具有高低跨的屋面应有组织排水,落水管下应做水簸萁。(6)门窗工程:本工程采纳模压门(平开门甲方定制)。窗均为 90型白色塑钢窗(南北朝向选用普通塑钢单框单层玻璃,东西朝向选用5+6A+LOW—E5)(7)装饰工程:本工程楼地面均为水泥豆石地面;外墙采纳白色乳胶漆;内墙为仿瓷涂料墙面、白瓷砖墙裙;天棚采纳水泥砂浆刷乳胶漆顶棚,其中卫生间采纳铝合金方板吊顶.2、编制依据2.1 安县高川政府-电影院、文化站、图书发行网点灾后重建项目;2.2 国家、省、市现行的施工技术标准和法律规范.(1)《民用建筑设计通则》(GB03520—2024)(2)《工程建设标准强制性条文》(房屋建筑部分 2024)(3)《办公建筑设计法律规范》(JGJ67—2024)(4)《建筑设计防火法律规范》(GBJ16—87)(5)《公共建筑节能设计标准》(GB50189—2...
