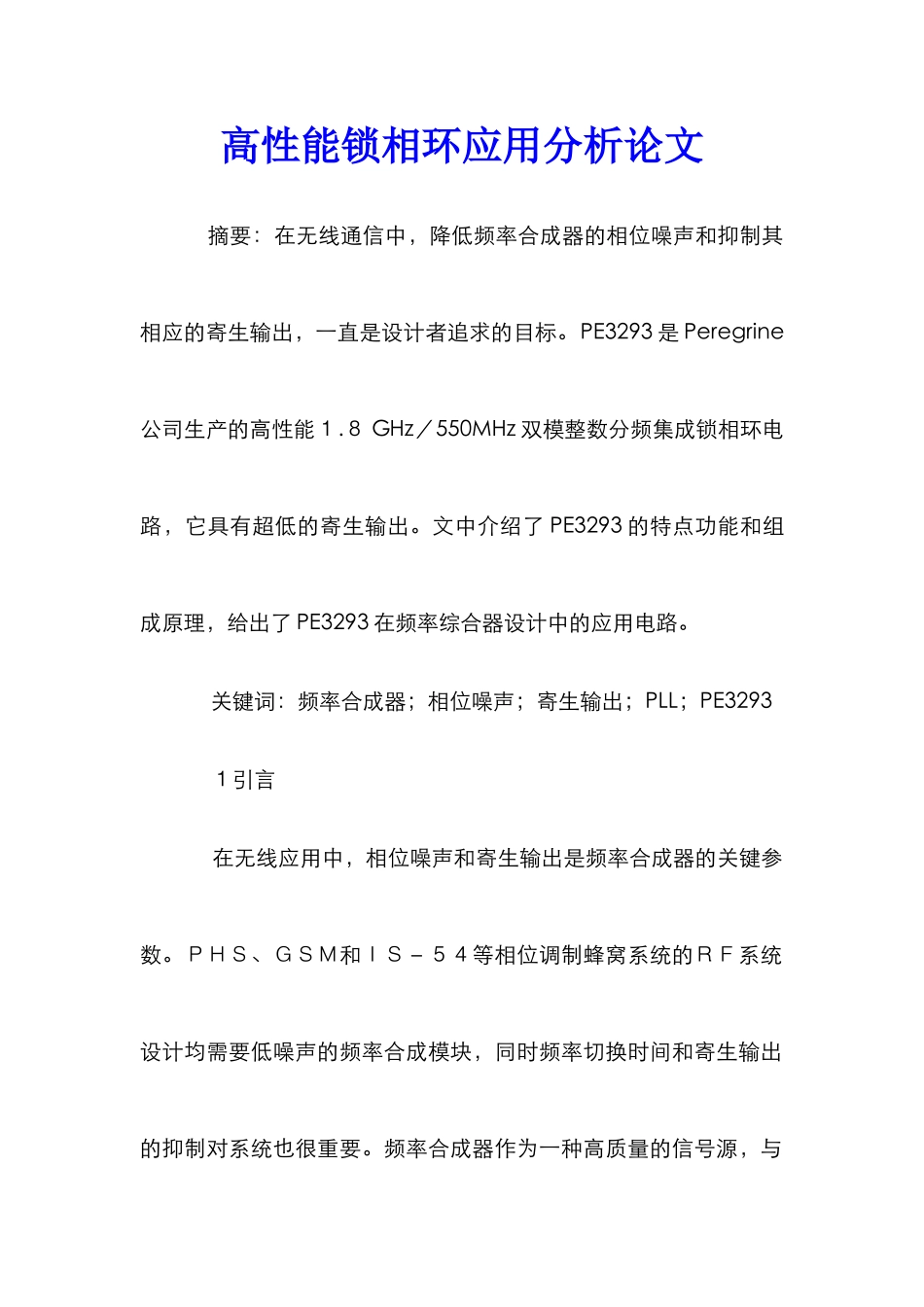

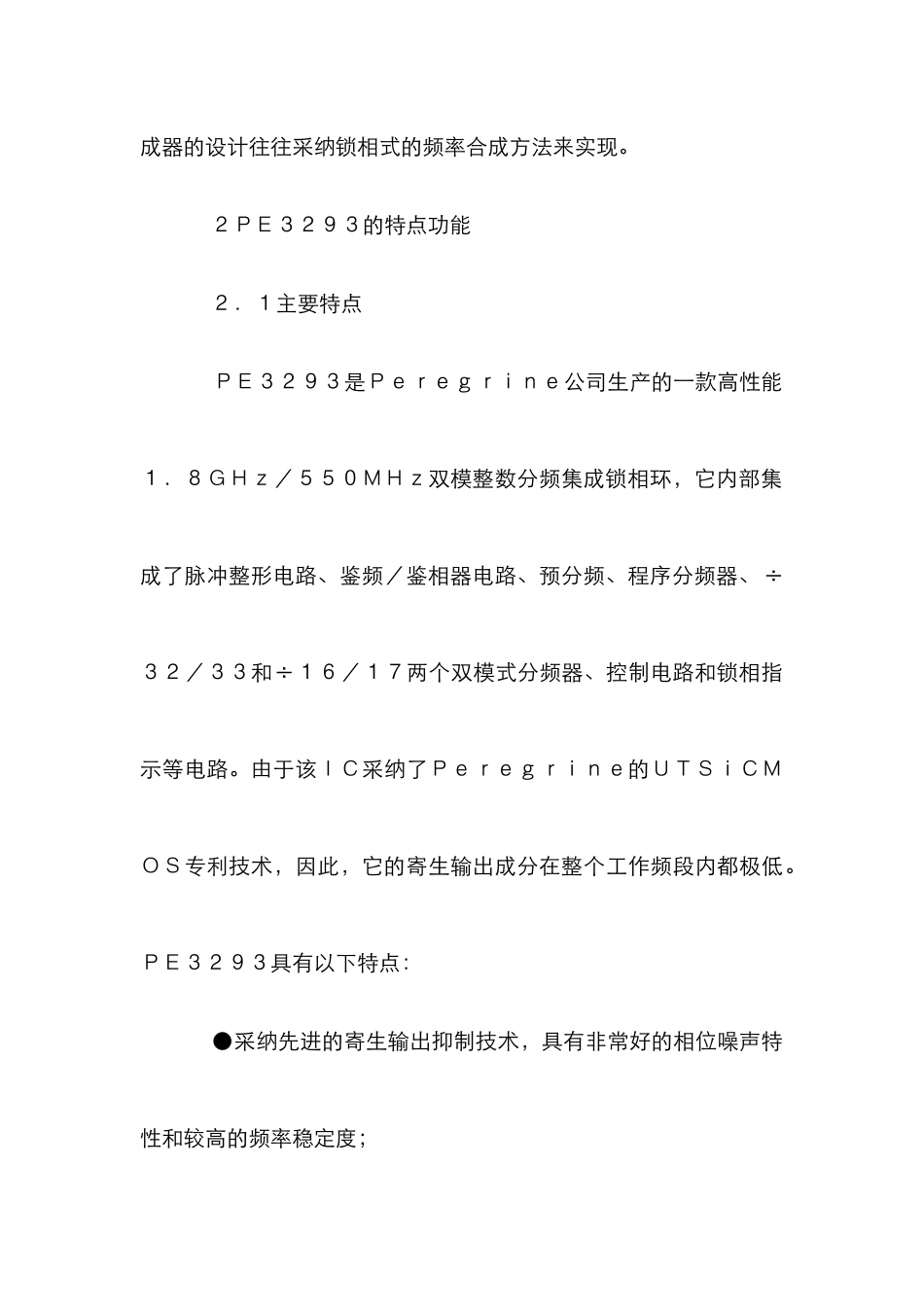

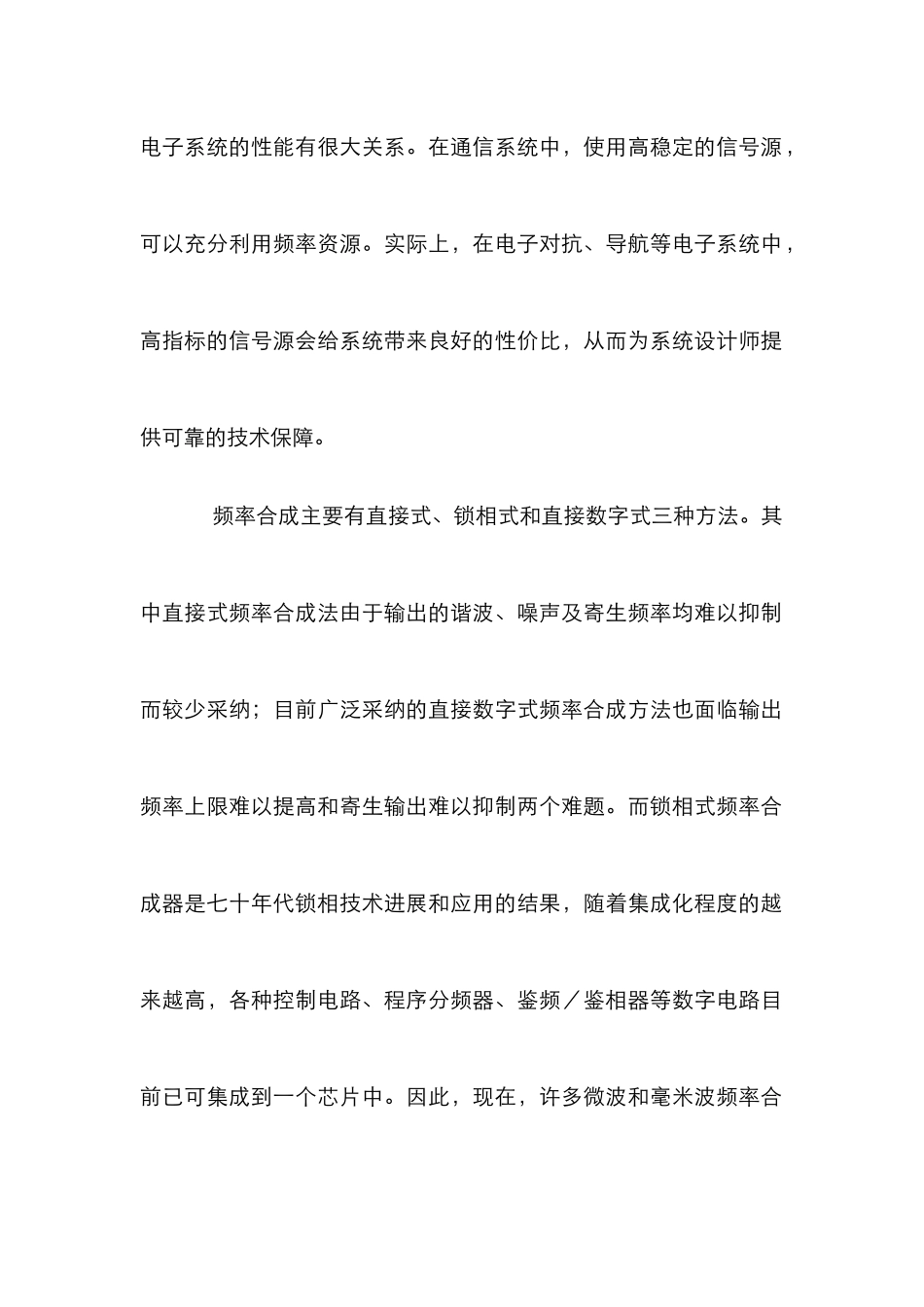

高性能锁相环应用分析论文 摘要：在无线通信中，降低频率合成器的相位噪声和抑制其相应的寄生输出，一直是设计者追求的目标。PE3293 是 Peregrine公司生产的高性能１.８ GHz／550MHz 双模整数分频集成锁相环电路，它具有超低的寄生输出。文中介绍了 PE3293 的特点功能和组成原理，给出了 PE3293 在频率综合器设计中的应用电路。 关键词：频率合成器；相位噪声；寄生输出；PLL；PE3293 １引言 在无线应用中，相位噪声和寄生输出是频率合成器的关键参数。ＰＨＳ、ＧＳＭ和ＩＳ－５４等相位调制蜂窝系统的ＲＦ系统设计均需要低噪声的频率合成模块，同时频率切换时间和寄生输出的抑制对系统也很重要。频率合成器作为一种高质量的信号源，与电子系统的性能有很大关系。在通信系统中，使用高稳定的信号源，可以充分利用频率资源。实际上，在电子对抗、导航等电子系统中，高指标的信号源会给系统带来良好的性价比，从而为系统设计师提供可靠的技术保障。 频率合成主要有直接式、锁相式和直接数字式三种方法。其中直接式频率合成法由于输出的谐波、噪声及寄生频率均难以抑制而较少采纳；目前广泛采纳的直接数字式频率合成方法也面临输出频率上限难以提高和寄生输出难以抑制两个难题。而锁相式频率合成器是七十年代锁相技术进展和应用的结果，随着集成化程度的越来越高，各种控制电路、程序分频器、鉴频／鉴相器等数字电路目前已可集成到一个芯片中。因此，现在，许多微波和毫米波频率合成器的设计往往采纳锁相式的频率合成方法来实现。 ２ＰＥ３２９３的特点功能 ２．１主要特点 ＰＥ３２９３是Ｐｅｒｅｇｒｉｎｅ公司生产的一款高性能１．８ＧＨｚ／５５０ＭＨｚ双模整数分频集成锁相环，它内部集成了脉冲整形电路、鉴频／鉴相器电路、预分频、程序分频器、÷３２／３３和÷１６／１７两个双模式分频器、控制电路和锁相指示等电路。由于该ＩＣ采纳了Ｐｅｒｅｇｒｉｎｅ的ＵＴＳｉＣＭＯＳ专利技术，因此，它的寄生输出成分在整个工作频段内都极低。ＰＥ３２９３具有以下特点： ●采纳先进的寄生输出抑制技术，具有非常好的相位噪声特性和较高的频率稳定度； ●具有÷３２／３３和÷１６／１７两个双模式分频器其中前者的工作频率能达到１．８ＧＨｚ，后者的工作频率能达到５００ＭＨｚ； ●功耗很小，采纳双环工作模式时，其典型工作电流为４ｍＡ； ●工作电压为２．７～３．３Ｖ； ●具有２４脚ＢＣＣ和２０脚ＴＳＳＯＰ两种封装...
