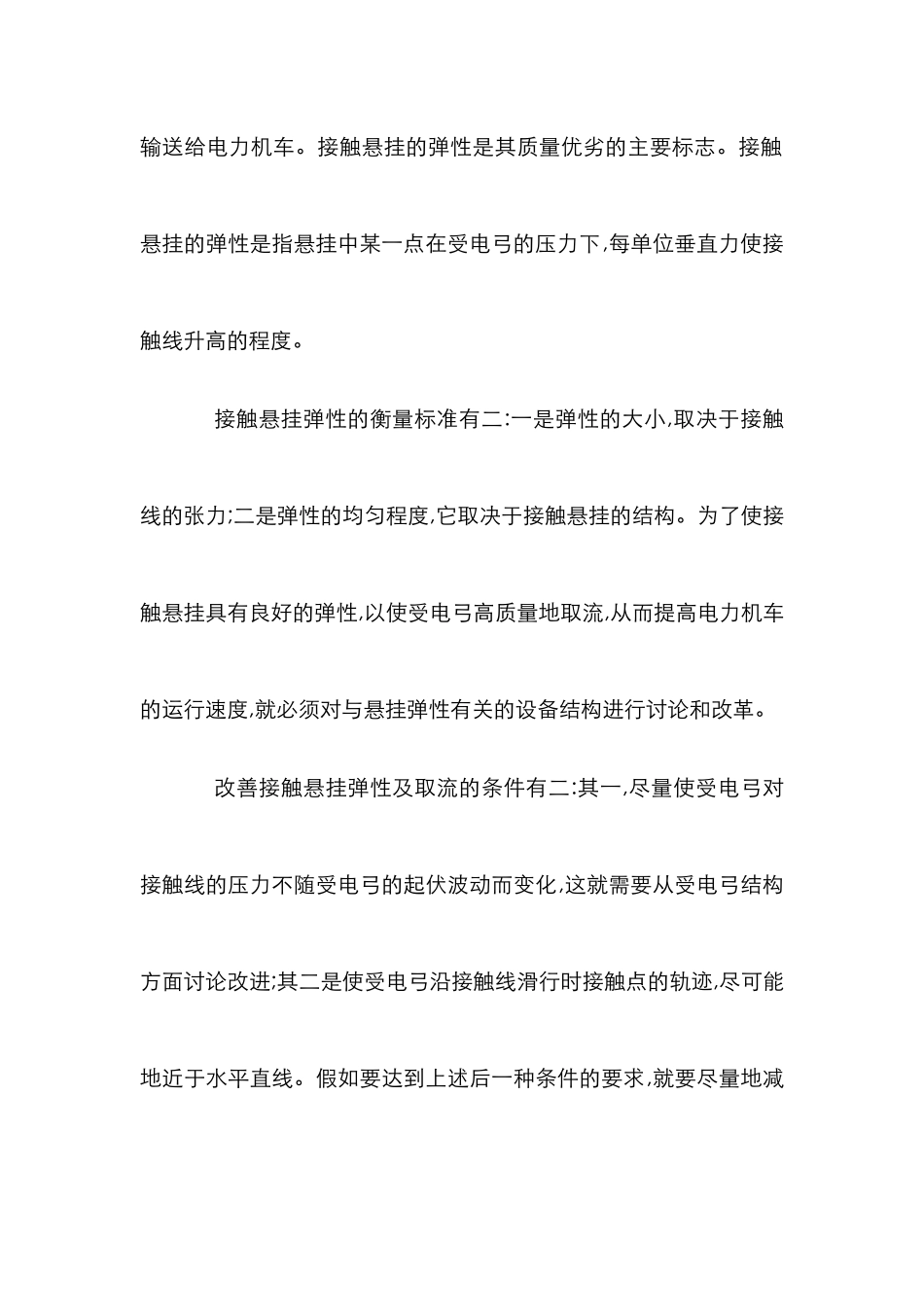

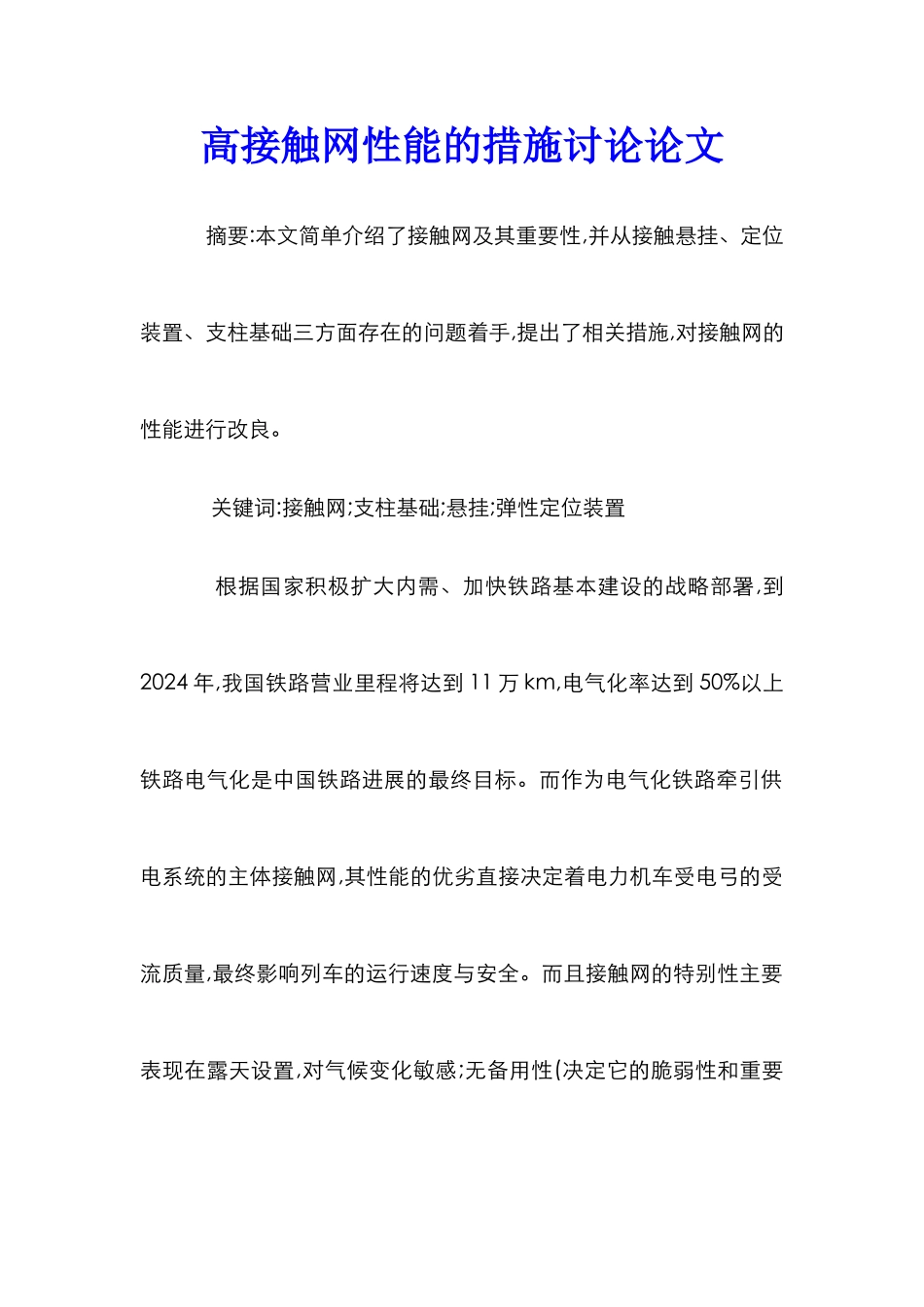

高接触网性能的措施讨论论文 摘要:本文简单介绍了接触网及其重要性,并从接触悬挂、定位装置、支柱基础三方面存在的问题着手,提出了相关措施,对接触网的性能进行改良。 关键词:接触网;支柱基础;悬挂;弹性定位装置 根据国家积极扩大内需、加快铁路基本建设的战略部署,到2024 年,我国铁路营业里程将达到 11 万 km,电气化率达到 50%以上铁路电气化是中国铁路进展的最终目标。而作为电气化铁路牵引供电系统的主体接触网,其性能的优劣直接决定着电力机车受电弓的受流质量,最终影响列车的运行速度与安全。而且接触网的特别性主要表现在露天设置,对气候变化敏感;无备用性(决定它的脆弱性和重要性);机电复合性;负荷的不确定性和移动性。由于这些特别性,接触网故障复杂而频发。因此对电气化铁路接触网的探讨任重而道远。 接触网担负着把从牵引变电所获得的电能直接输送给电力机车使用的重要任务。因此接触网的质量和工作状态将直接影响着电气化铁道的运输能力。接触网是沿铁路线上空架设的向电力机车供电的特别形式的输电线路。其由接触悬挂、支持装置、定位装置、支柱与基础几部分组成。为了解决接触网的一些常见故障和提高接触网的性能,本文从接触悬挂、定位装置和支柱三个方面提出了自己的建议。 接触悬挂 接触悬挂包括接触线、吊弦、承力索以及连接零件。接触悬挂通过支持装置架设在支柱上,其功用是将从牵引变电所获得的电能输送给电力机车。接触悬挂的弹性是其质量优劣的主要标志。接触悬挂的弹性是指悬挂中某一点在受电弓的压力下,每单位垂直力使接触线升高的程度。 接触悬挂弹性的衡量标准有二:一是弹性的大小,取决于接触线的张力;二是弹性的均匀程度,它取决于接触悬挂的结构。为了使接触悬挂具有良好的弹性,以使受电弓高质量地取流,从而提高电力机车的运行速度,就必须对与悬挂弹性有关的设备结构进行讨论和改革。 改善接触悬挂弹性及取流的条件有二:其一,尽量使受电弓对接触线的压力不随受电弓的起伏波动而变化,这就需要从受电弓结构方面讨论改进;其二是使受电弓沿接触线滑行时接触点的轨迹,尽可能地近于水平直线。假如要达到上述后一种条件的要求,就要尽量地减小接触线的驰度,改善接触悬挂的弹性、性能。改善接触悬挂的弹性性能,重点应在于提高定位点、分段分相、绝缘器、线岔等处的弹性,同时尽量使全线接触悬挂的弹性均匀一致。有条件的话可以采纳双链形接触悬挂和其它复合链形悬挂(即具有弹性装置吊线的多链形悬挂)。改善张力自动补...
