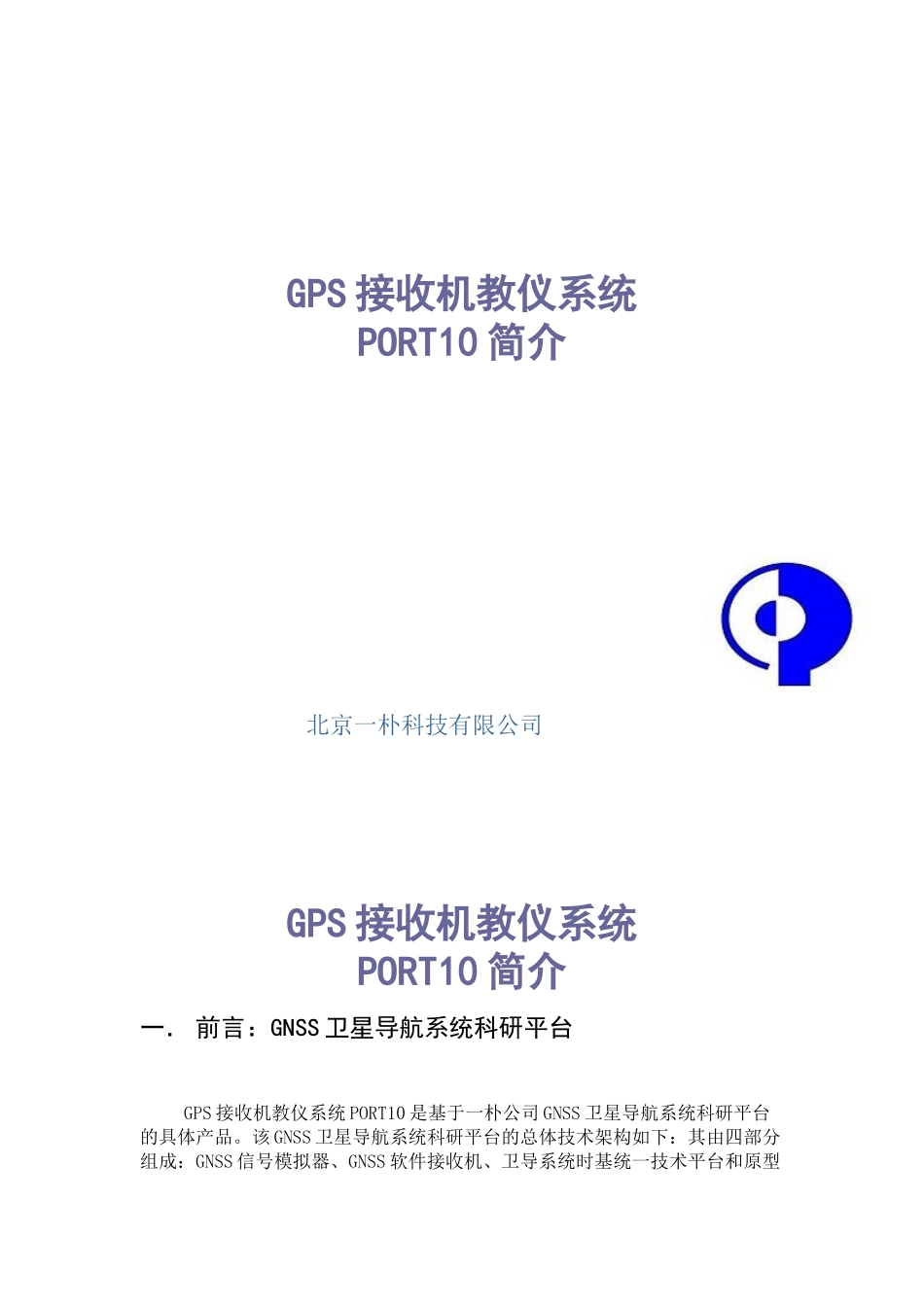

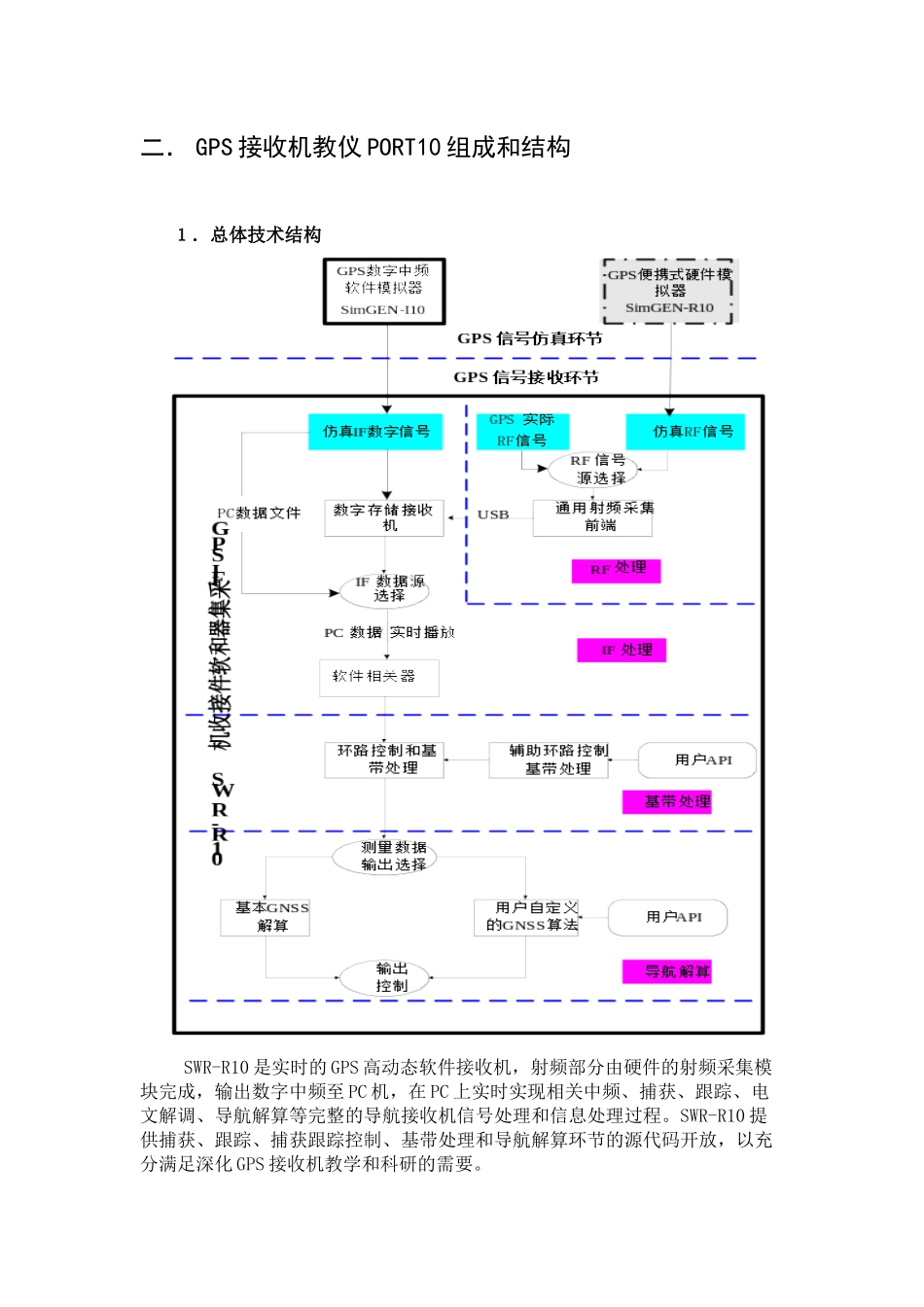

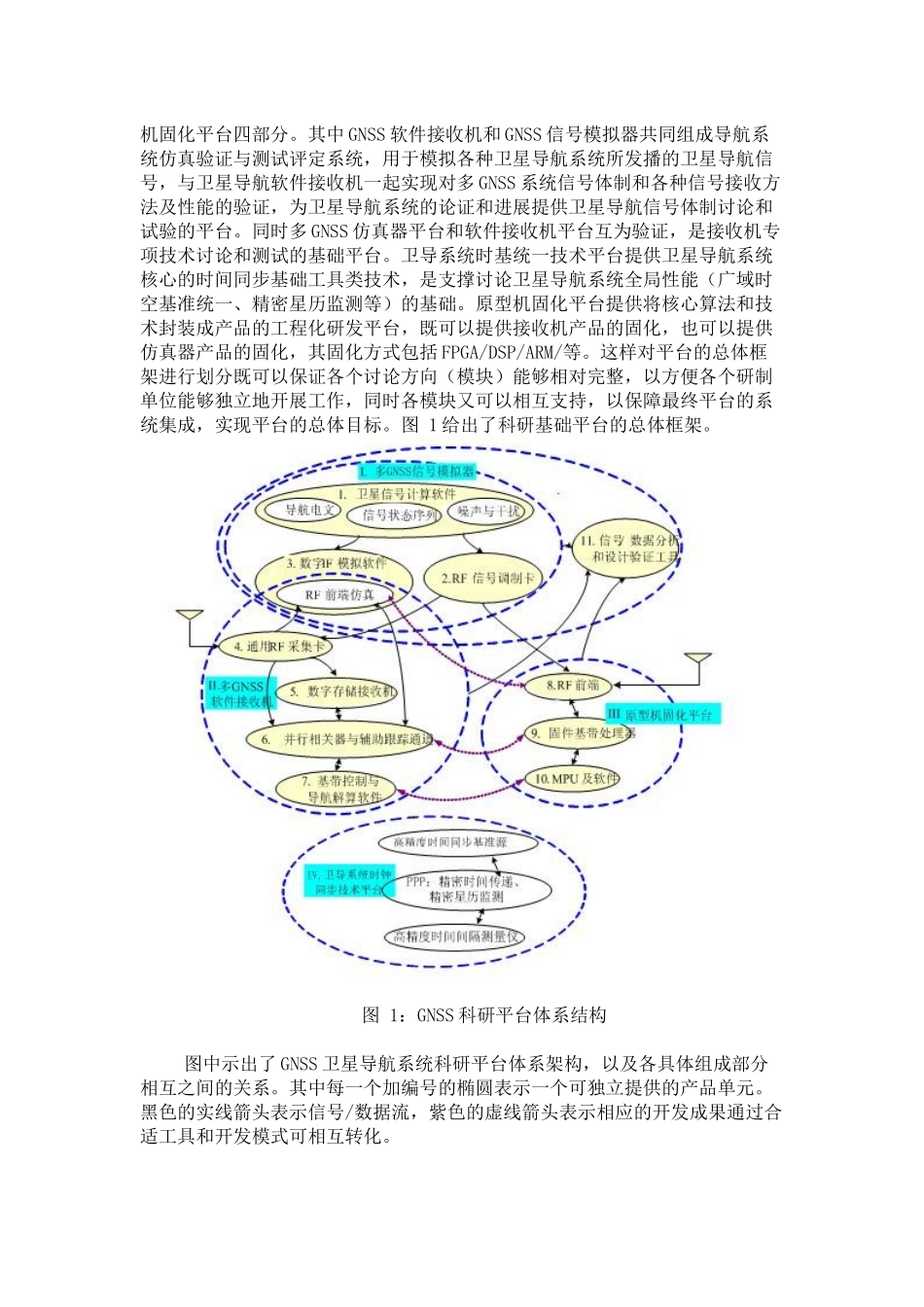

GPS 接收机教仪系统PORT10 简介GPS 接收机教仪系统PORT10 简介一. 前言:GNSS 卫星导航系统科研平台GPS 接收机教仪系统 PORT10 是基于一朴公司 GNSS 卫星导航系统科研平台的具体产品。该 GNSS 卫星导航系统科研平台的总体技术架构如下:其由四部分组成:GNSS 信号模拟器、GNSS 软件接收机、卫导系统时基统一技术平台和原型机固化平台四部分。其中 GNSS 软件接收机和 GNSS 信号模拟器共同组成导航系统仿真验证与测试评定系统,用于模拟各种卫星导航系统所发播的卫星导航信号,与卫星导航软件接收机一起实现对多 GNSS 系统信号体制和各种信号接收方法及性能的验证,为卫星导航系统的论证和进展提供卫星导航信号体制讨论和试验的平台。同时多 GNSS 仿真器平台和软件接收机平台互为验证,是接收机专项技术讨论和测试的基础平台。卫导系统时基统一技术平台提供卫星导航系统核心的时间同步基础工具类技术,是支撑讨论卫星导航系统全局性能(广域时空基准统一、精密星历监测等)的基础。原型机固化平台提供将核心算法和技术封装成产品的工程化研发平台,既可以提供接收机产品的固化,也可以提供仿真器产品的固化,其固化方式包括 FPGA/DSP/ARM/等。这样对平台的总体框架进行划分既可以保证各个讨论方向(模块)能够相对完整,以方便各个研制单位能够独立地开展工作,同时各模块又可以相互支持,以保障最终平台的系统集成,实现平台的总体目标。图 1 给出了科研基础平台的总体框架。图 1:GNSS 科研平台体系结构图中示出了 GNSS 卫星导航系统科研平台体系架构,以及各具体组成部分相互之间的关系。其中每一个加编号的椭圆表示一个可独立提供的产品单元。黑色的实线箭头表示信号/数据流,紫色的虚线箭头表示相应的开发成果通过合适工具和开发模式可相互转化。二. GPS 接收机教仪 PORT10 组成和结构1.总体技术结构SWR-R10 是实时的 GPS 高动态软件接收机,射频部分由硬件的射频采集模块完成,输出数字中频至 PC 机,在 PC 上实时实现相关中频、捕获、跟踪、电文解调、导航解算等完整的导航接收机信号处理和信息处理过程。SWR-R10 提供捕获、跟踪、捕获跟踪控制、基带处理和导航解算环节的源代码开放,以充分满足深化 GPS 接收机教学和科研的需要。SimGEN-I10 是 12 通道 GPS 数字中频软件仿真器,产生中频和测量域 GPS 数字信号,具备卫星段、传播段、接收机射频部分完善的功能和性能仿真能力。SimGE...
