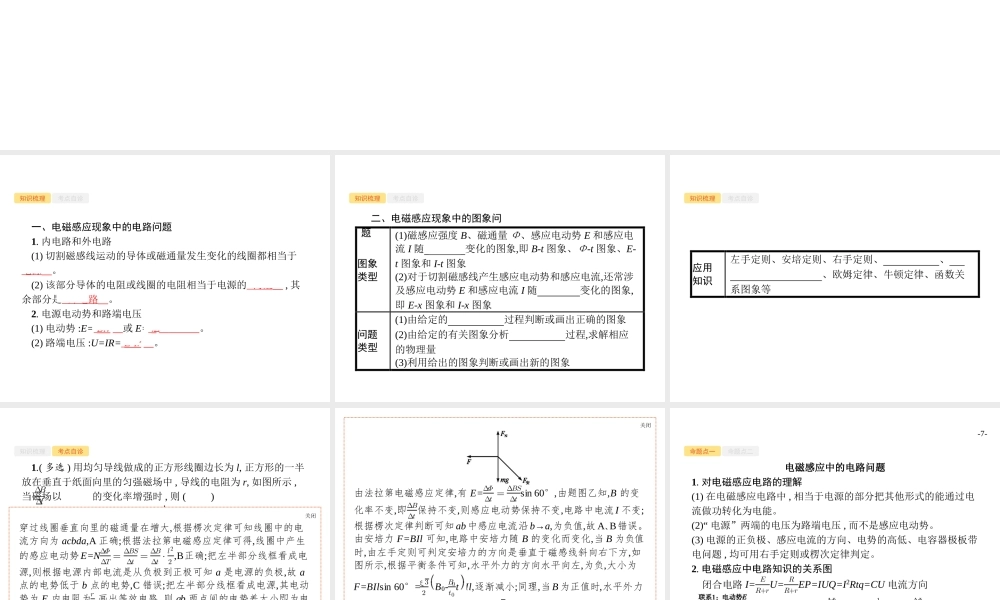

专题 7 电磁感应现象中的电路 和图象问题-2-知识梳理考点自诊一、电磁感应现象中的电路问题1. 内电路和外电路(1) 切割磁感线运动的导体或磁通量发生变化的线圈都相当于 电源 。 (2) 该部分导体的电阻或线圈的电阻相当于电源的 内阻 , 其余部分是 外电路 。 2. 电源电动势和路端电压(1) 电动势 :E= Blv 或 E= n 。 (2) 路端电压 :U=IR= E-Ir 。 Δ𝛷Δ𝑡 -3-知识梳理考点自诊二、电磁感应现象中的图象问题 图象 类型 (1)磁感应强度 B、磁通量 Φ、感应电动势 E 和感应电流 I 随 时间 t 变化的图象,即 B-t 图象、Φ-t 图象、E-t 图象和 I-t 图象 (2)对于切割磁感线产生感应电动势和感应电流,还常涉及感应电动势 E 和感应电流 I 随 位移 x 变化的图象,即 E-x 图象和 I-x 图象 问题 类型 (1)由给定的 电磁感应 过程判断或画出正确的图象 (2)由给定的有关图象分析 电磁感应 过程,求解相应的物理量 (3)利用给出的图象判断或画出新的图象 -4-知识梳理考点自诊应用 知识 左手定则、安培定则、右手定则、 楞次定律 、 法拉第电磁感应定律 、欧姆定律、牛顿定律、函数关系图象等 -5-知识梳理考点自诊1.( 多选 ) 用均匀导线做成的正方形线圈边长为 l, 正方形的一半放在垂直于纸面向里的匀强磁场中 , 导线的电阻为 r, 如图所示 ,当磁场以 的变化率增强时 , 则 ( ) Δ𝐵Δ𝑡 A.线圈中感应电流方向为 acbda B.线圈中产生的电动势 E=Δ𝐵Δ𝑡 ·𝑙22 C.线圈中 a 点电势高于 b 点电势 D.线圈中 a、b 两点间的电势差大小为Δ𝐵Δ𝑡 ·𝑙22 答案解析解析关闭穿过线圈垂直向里的磁通量在增大,根据楞次定律可知线圈中的电流方向为 acbda,A 正确;根据法拉第电磁感应定律可得,线圈中产生的感应电动势E=NΔ𝛷Δ𝑇 =Δ𝐵𝑆Δ𝑡 =Δ𝐵Δ𝑡 ·𝑙22 ,B正确;把左半部分线框看成电源,则根据电源内部电流是从负极到正极可知 a 是电源的负极,故 a点的电势低于 b 点的电势,C 错误;把左半部分线框看成电源,其电动势为 E,内电阻为𝑟2,画出等效电路。则 ab 两点间的电势差大小即为电源的路端电压大小,所以 U=IR= 𝐸𝑟2+𝑟2· 𝑟2 = Δ𝐵Δ𝑡 · 𝑙24 ,D 错误。 答案解析关闭AB -6-知识梳理考点自诊2.(2017· 河南洛阳一模 ) 如图甲所示 , 光滑导轨水平放置在与水平方向夹角为 60° 的斜向下的匀强磁场中 , 匀强磁场的磁感应强度 B...
