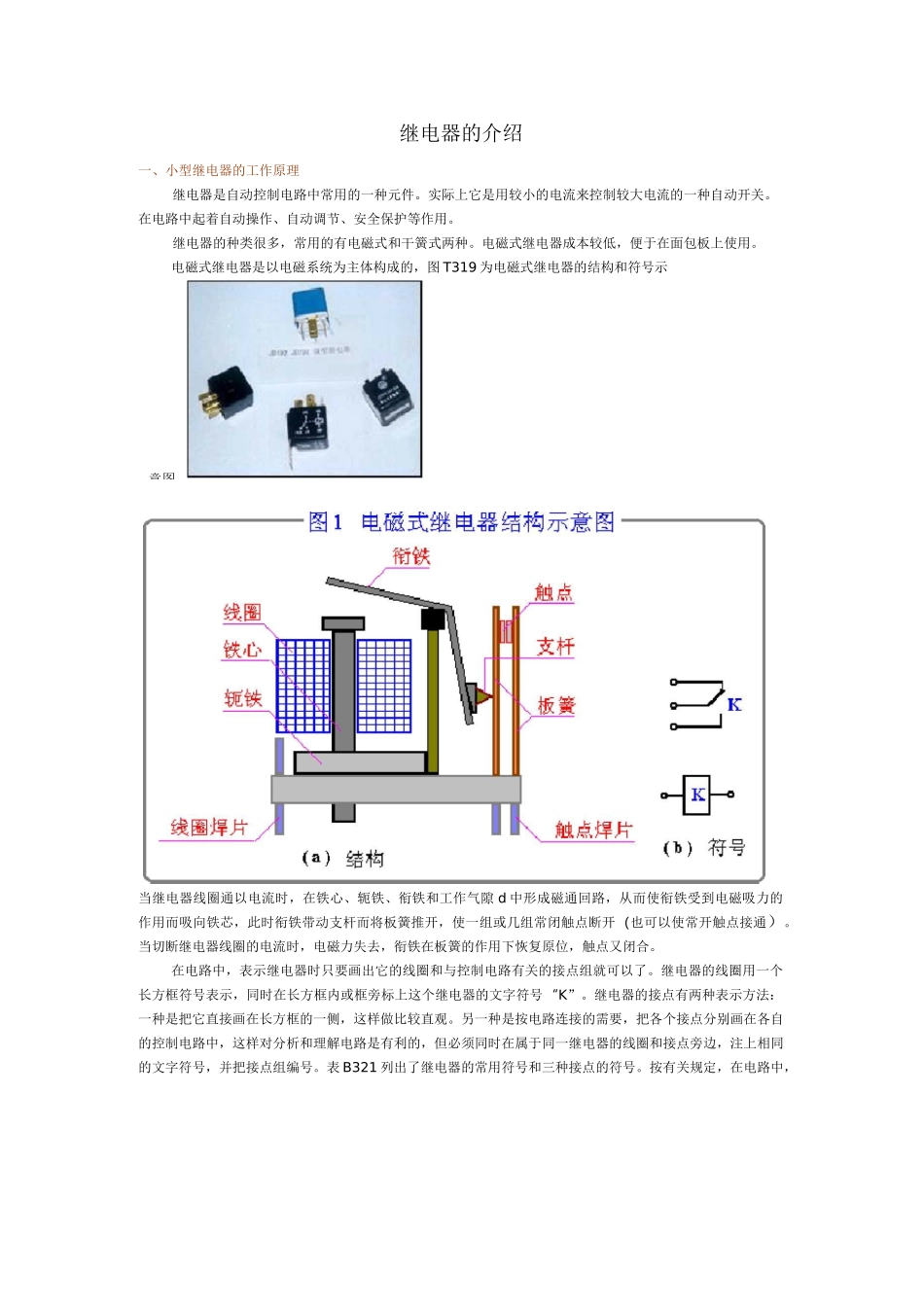

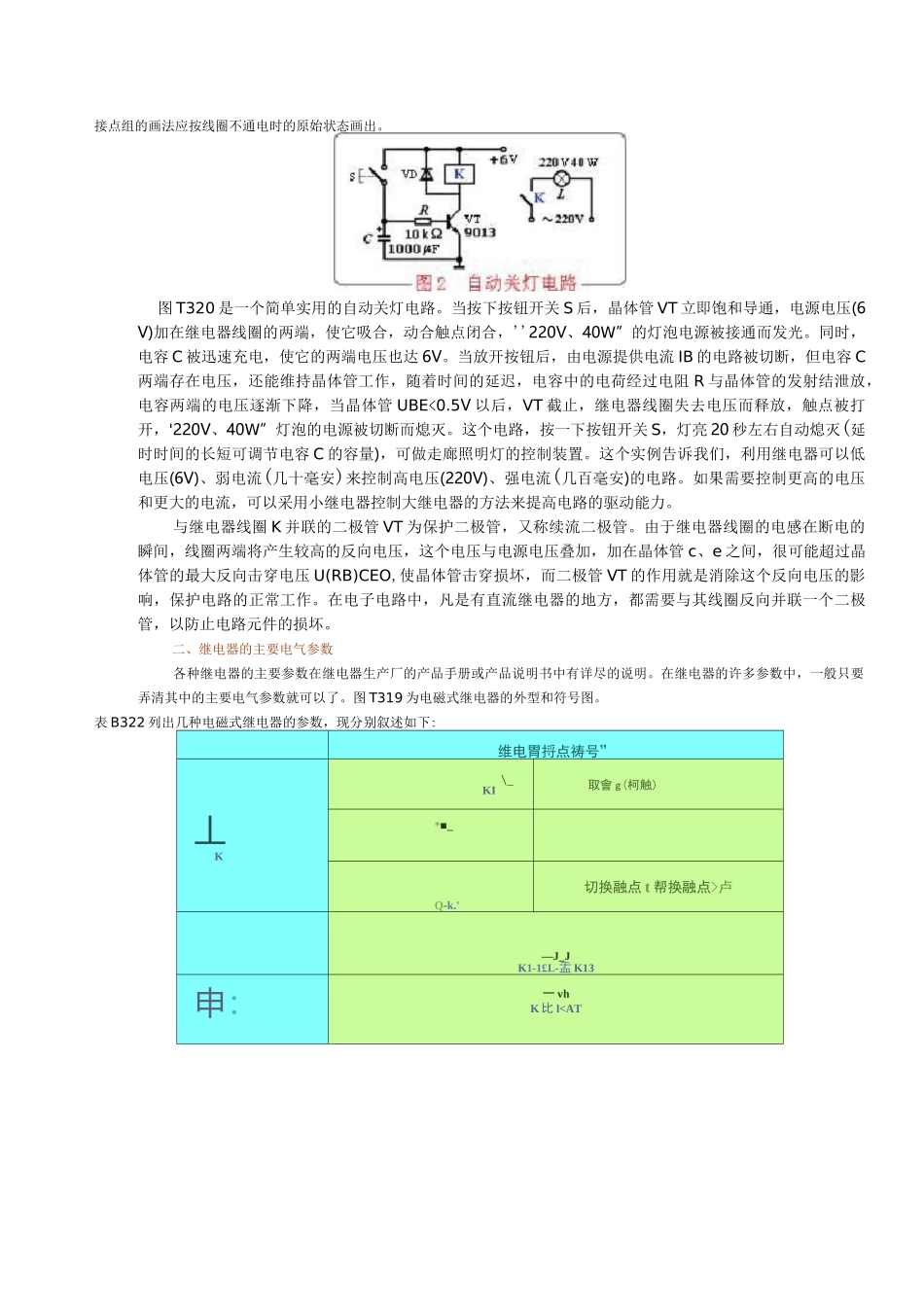

意图继电器的介绍一、小型继电器的工作原理继电器是自动控制电路中常用的一种元件。实际上它是用较小的电流来控制较大电流的一种自动开关。在电路中起着自动操作、自动调节、安全保护等作用。继电器的种类很多，常用的有电磁式和干簧式两种。电磁式继电器成本较低，便于在面包板上使用。电磁式继电器是以电磁系统为主体构成的，图 T319 为电磁式继电器的结构和符号示当继电器线圈通以电流时，在铁心、轭铁、衔铁和工作气隙 d 中形成磁通回路，从而使衔铁受到电磁吸力的作用而吸向铁芯，此时衔铁带动支杆而将板簧推开，使一组或几组常闭触点断开（也可以使常开触点接通）。当切断继电器线圈的电流时，电磁力失去，衔铁在板簧的作用下恢复原位，触点又闭合。在电路中，表示继电器时只要画出它的线圈和与控制电路有关的接点组就可以了。继电器的线圈用一个长方框符号表示，同时在长方框内或框旁标上这个继电器的文字符号“K”。继电器的接点有两种表示方法：一种是把它直接画在长方框的一侧，这样做比较直观。另一种是按电路连接的需要，把各个接点分别画在各自的控制电路中，这样对分析和理解电路是有利的，但必须同时在属于同一继电器的线圈和接点旁边，注上相同的文字符号，并把接点组编号。表 B321 列出了继电器的常用符号和三种接点的符号。按有关规定，在电路中，接点组的画法应按线圈不通电时的原始状态画出。图 T320 是一个简单实用的自动关灯电路。当按下按钮开关 S 后，晶体管 VT 立即饱和导通，电源电压(6V)加在继电器线圈的两端，使它吸合，动合触点闭合，''220V、40W”的灯泡电源被接通而发光。同时，电容 C 被迅速充电，使它的两端电压也达 6V。当放开按钮后，由电源提供电流 IB 的电路被切断，但电容 C两端存在电压，还能维持晶体管工作，随着时间的延迟，电容中的电荷经过电阻 R 与晶体管的发射结泄放，电容两端的电压逐渐下降，当晶体管 UBE<0.5V 以后，VT 截止，继电器线圈失去电压而释放，触点被打开，'220V、40W”灯泡的电源被切断而熄灭。这个电路，按一下按钮开关 S，灯亮 20 秒左右自动熄灭(延时时间的长短可调节电容 C 的容量)，可做走廊照明灯的控制装置。这个实例告诉我们，利用继电器可以低电压(6V)、弱电流(几十毫安)来控制高电压(220V)、强电流(几百毫安)的电路。如果需要控制更高的电压和更大的电流，可以采用小继电器控制大继电器的方法来提高电路的驱动能力。与继电器线圈 K 并联的二...
