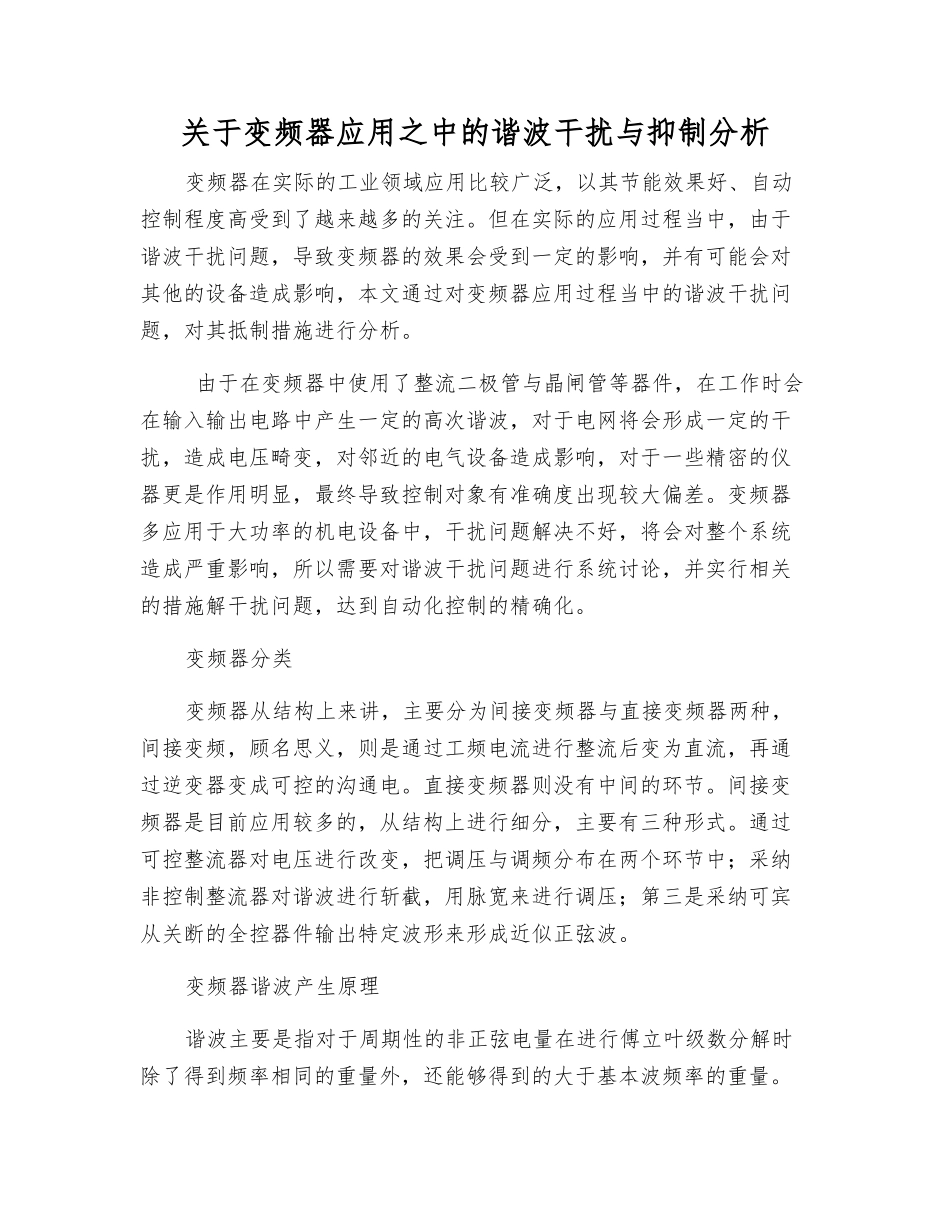

关于变频器应用之中的谐波干扰与抑制分析_第1页
1/4
关于变频器应用之中的谐波干扰与抑制分析_第2页
2/4

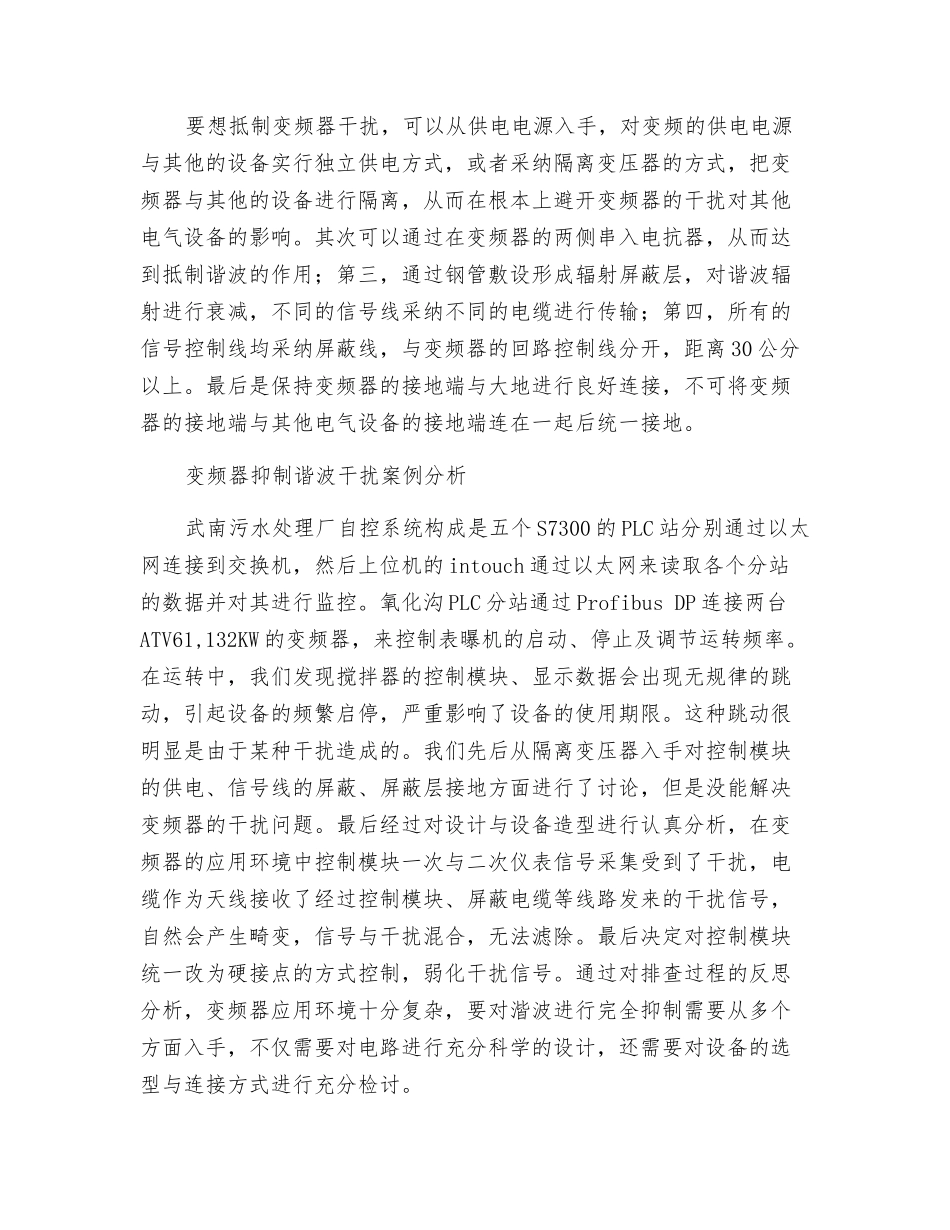

关于变频器应用之中的谐波干扰与抑制分析_第3页
3/4
关于变频器应用之中的谐波干扰与抑制分析变频器在实际的工业领域应用比较广泛,以其节能效果好、自动控制程度高受到了越来越多的关注。但在实际的应用过程当中,由于谐波干扰问题,导致变频器的效果会受到一定的影响,并有可能会对其他的设备造成影响,本文通过对变频器应用过程当中的谐波干扰问题,对其抵制措施进行分析。 由于在变频器中使用了整流二极管与晶闸管等器件,在工作时会在输入输出电路中产生一定的高次谐波,对于电网将会形成一定的干扰,造成电压畸变,对邻近的电气设备造成影响,对于一些精密的仪器更是作用明显,最终导致控制对象有准确度出现较大偏差。变频器多应用于大功率的机电设备中,干扰问题解决不好,将会对整个系统造成严重影响,所以需要对谐波干扰问题进行系统讨论,并实行相关的措施解干扰问题,达到自动化控制的精确化。变频器分类变频器从结构上来讲,主要分为间接变频器与直接变频器两种,间接变频,顾名思义,则是通过工频电流进行整流后变为直流,再通过逆变器变成可控的沟通电。直接变频器则没有中间的环节。间接变频器是目前应用较多的,从结构上进行细分,主要有三种形式。通过可控整流器对电压进行改变,把调压与调频分布在两个环节中;采纳非控制整流器对谐波进行斩截,用脉宽来进行调压;第三是采纳可宾从关断的全控器件输出特定波形来形成近似正弦波。变频器谐波产生原理谐波主要是指对于周期性的非正弦电量在进行傅立叶级数分解时除了得到频率相同的重量外,还能够得到的大于基本波频率的重量。谐波是一种干扰重量,对电网造成负面影响。由于变频器中采纳了晶闸管元件,在电网中吸取能量为非连续正纺波,以脉动的方式向电网获得电流,反馈回电网后,与系统的脉动电压叠加形成一定的波形畸变,当中的高频次谐波将会对供电系统造成一定的干扰。谐波干扰分析变频器产生的谐波将沿着输入线路向上传导从而进入到电路,对电源上的其余电器形成干扰,另外还可能会向下传输,对终端的负载产生影响,变频器高次谐波通电缆会向空间进行辐射,对电气设备形成干扰,另外还可能会通过电磁感应、线路间的分布电容进行传播。变频器在应用过程当中,有可能会产生较大的谐波,干扰性更强,它干扰途径与其他的一般性电磁干扰相同,主要有三种形式,分传导、感应耦合与电磁辐射。在电网中电动机的定子电压与电流都是标准的正弦波,运转平稳,但变频器供电时,谐波部分将会对电机的转矩造成一定的脉动干扰。电机假如在低速...
