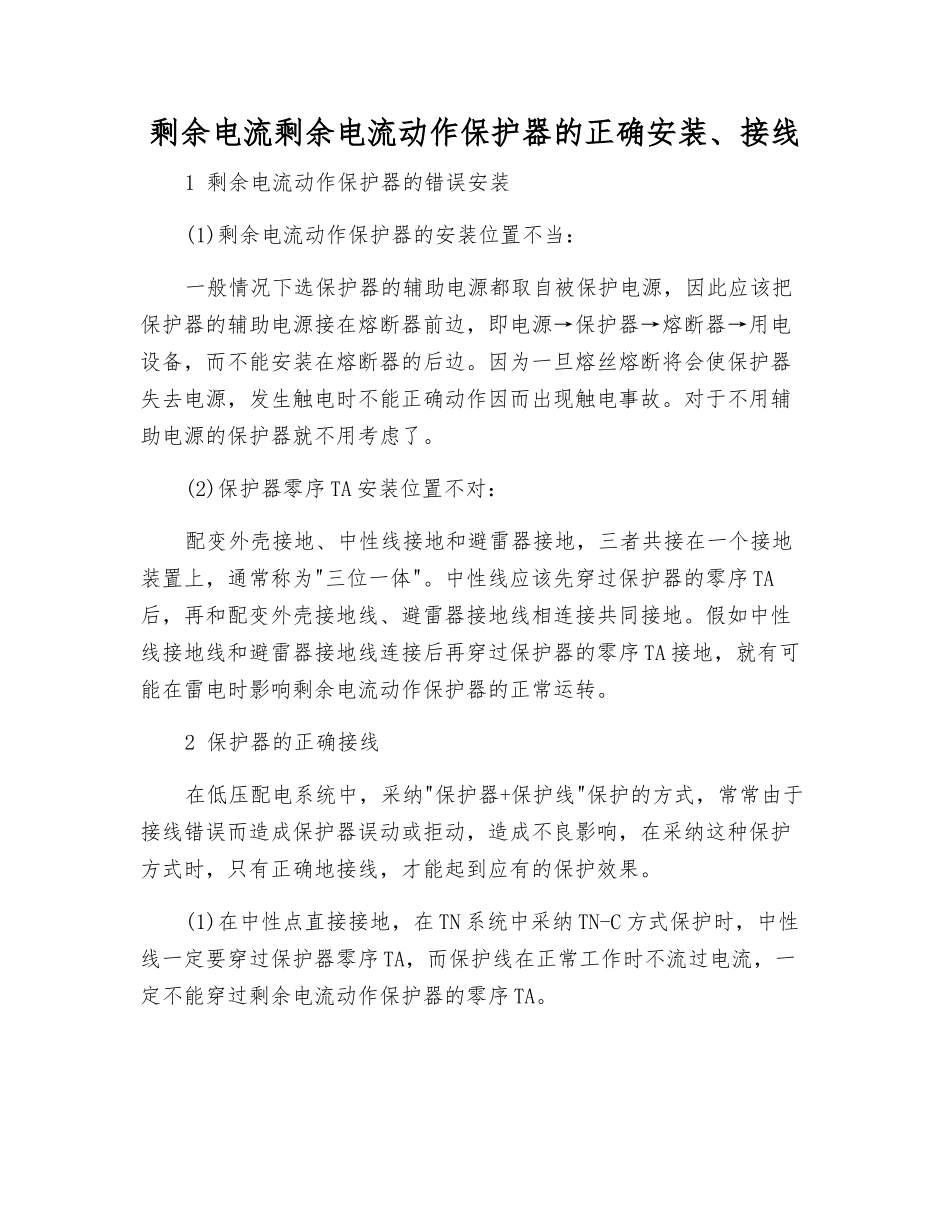

剩余电流剩余电流动作保护器的正确安装、接线_第1页
1/2
剩余电流剩余电流动作保护器的正确安装、接线_第2页
2/2
剩余电流剩余电流动作保护器的正确安装、接线1 剩余电流动作保护器的错误安装(1)剩余电流动作保护器的安装位置不当:一般情况下选保护器的辅助电源都取自被保护电源,因此应该把保护器的辅助电源接在熔断器前边,即电源→保护器→熔断器→用电设备,而不能安装在熔断器的后边。因为一旦熔丝熔断将会使保护器失去电源,发生触电时不能正确动作因而出现触电事故。对于不用辅助电源的保护器就不用考虑了。(2)保护器零序 TA 安装位置不对:配变外壳接地、中性线接地和避雷器接地,三者共接在一个接地装置上,通常称为"三位一体"。中性线应该先穿过保护器的零序 TA后,再和配变外壳接地线、避雷器接地线相连接共同接地。假如中性线接地线和避雷器接地线连接后再穿过保护器的零序 TA 接地,就有可能在雷电时影响剩余电流动作保护器的正常运转。2 保护器的正确接线在低压配电系统中,采纳"保护器+保护线"保护的方式,常常由于接线错误而造成保护器误动或拒动,造成不良影响,在采纳这种保护方式时,只有正确地接线,才能起到应有的保护效果。(1)在中性点直接接地,在 TN 系统中采纳 TN-C 方式保护时,中性线一定要穿过保护器零序 TA,而保护线在正常工作时不流过电流,一定不能穿过剩余电流动作保护器的零序 TA。(2)不带单相负荷的动力线路,由于是对称负荷,其中性线不应穿过零序 TA,采纳三相保护器即可。对于单相负荷回路应采纳双极保护器,按 TN-S 或 TNC-S 方式加保护线。(3)对于动力、照明混合线路,应选用四极保护器。假如采纳中性点直接接地,保护线与 N 线共用的 TN-C 系统,则 PEN 线穿过零序 TA,但 TA 后面的 PEN 线只起工作 N 线作用,而不能兼作保护线。(4)选用保护器后,线路若需要进行重复接地,其接地点只能选在工作 N 线的输入端,如对于选用三极保护器的动力回路,由于其 N 线不通过零序电流互感器 TA,所以对重复接地的选择无其它要求。此外,采纳保护器后,人们对其它触电防护措施的重要性认识淡薄了,错误地将保护器作为唯一的安全措施,放松了其它安全措施的实施,如连接保护线或接地线、采纳绝缘防护物等。因此,在宣传推广安装保护器的同时还要贯彻有关规程要求,做好安全管理,正确发挥保护器的安全防护作用。
