低压开关柜技术规范

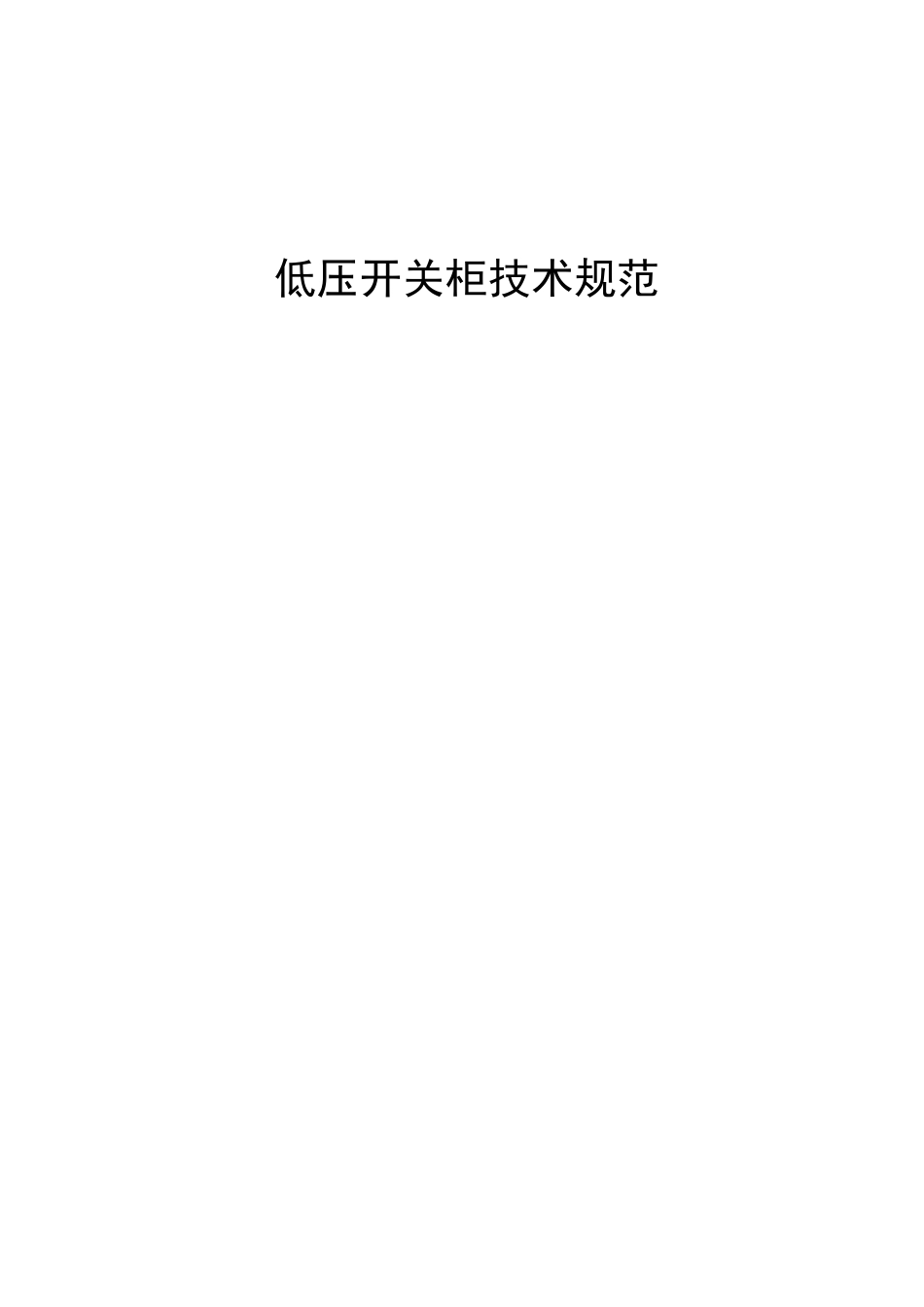

低压开关柜技术规范_第1页
1/13

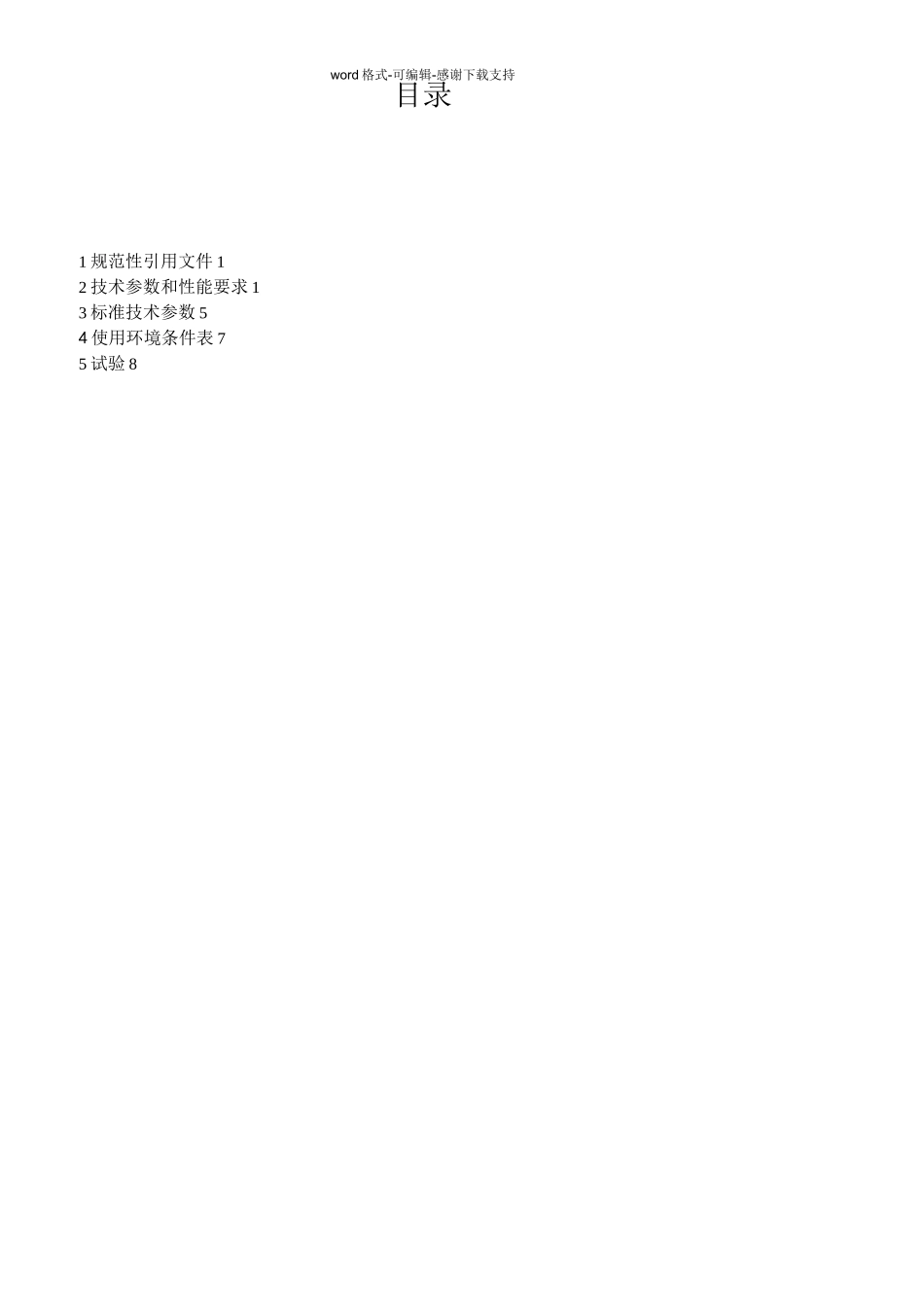

低压开关柜技术规范_第2页
2/13
低压开关柜技术规范_第3页
3/13
低压开关柜技术规范word 格式-可编辑-感谢下载支持目录1 规范性引用文件 12 技术参数和性能要求 13 标准技术参数 54 使用环境条件表 75 试验 8word 格式-可编辑-感谢下载支持word 格式-可编辑-感谢下载支持3)母线固定应选用不饱合增强树脂(SMC)为材质制做的专用绝缘支撑件,以保证母线之间和母线与其它部件之间的安全距离和绝缘强度。4)母线的布置和连接及绝缘支撑件应能承受装置额定短时耐受电流和额定峰值耐受电流所产生的热应力和电动力的冲击。5)母线穿过金属隔板之外,应设计绝缘强度、机械强度符合要求、且安装简单而又牢固、可靠的绝缘套管和其它绝缘件。6)每台柜内母线相对独立,适于现场安装,柜间母线连接设计有专用的连接板。7)母线及馈出均绝缘封闭,并具有检修时能可靠验电、接地的功能,保障检修人员的人身安全。8)铜排其折弯应无砸痕、裂口、毛刺,符合 DL/T499 的规定,其最小允许弯曲半径见 DL/T375表 7。9)导体、主母线及支线均采用矩形母线,并采用不同相色热缩套管做绝缘处理。热缩套管不得开裂和起皱,母线接头处用热缩绝缘盒封闭。绝缘热缩护套材料应具备阻燃、防腐、抗老化的要求,老化寿命不小于 30 年,具体试验方法和要求参照 GB/T2951.14 中规定执行。10)导体须满足额定短时和峰值耐受电流的要求。N 相(L0)母线与三相母线规格相同,PE 排截面不低于相排截面的 1/2。11)相序的排列参见表 1。表 1 母线相序排列表类别上下排列左右排列前后排列A 相上左远B 相中中中C 相下右近中性线、中性保护线最下最右最近12)不同电流对应的铜母线规格配置详见表 2。表 2 铜母线规格配置序号母线电流(A)主母排规格(mm)PE 排规格(mm)备注180060X640X42125080X860X632000125X1080X8425002X(100X10)100X10注:1.铜母排横截面应为直角矩形。2.表中铜母线规格为建议值,供货厂家如选用以上规格或选用其它规格替代,应提供相关型式试验报告。13)母线相色参见表 3。表 3 电工成套装置中的母线相色颜色用途黄交流 A 相线绿交流 B 相线红交流 C 相线黄绿间隔(绿/黄)PE 或 PEN 线黑色装置和设备内的布线淡蓝色交流 N 相三芯电缆颜色由下列颜色构成:绿/黄+淡蓝+棕色或者黑+淡蓝+棕色连接三相交流电路word 格式-可编辑-感谢下载支持四芯颜色构成:绿/黄+淡蓝+黑+棕色连接三相交流电路二次交流系统选择:A、B、C 全部选择单一黑色,PE 或 PEN 线为黄绿间隔条形线2.2.6...
