塑料护套线配线安装交底记录

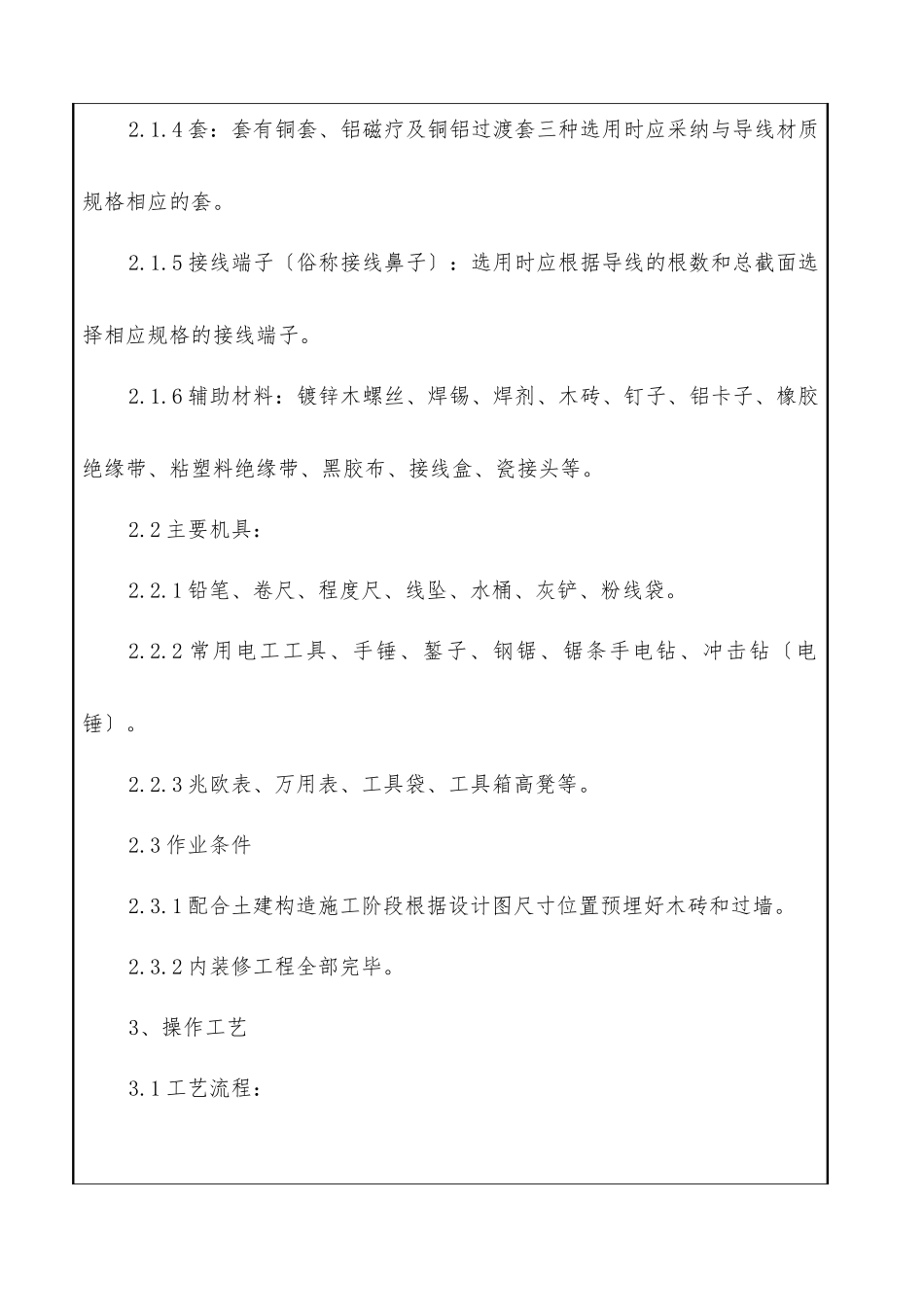

技术交底记录2025 年 10 月 15 日施表 5工 程 名称节能大厦分 部工程建筑电气工程分 项 工程名称塑料护套线配线安装施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB52025-0501?建筑电气工程施工质量验收?GB52025-05022、施工准备2.1 材料要求：2.1.1 塑料护套线：导线的规格、型必须符合设计法律规范和要求并有出厂合格证书。2.1.2 螺旋接线钮：应根据导线截面和导线的根数选择相应型的加强型绝缘钢壳螺旋接线钮。2.1.31C 平安型压线帽有关要求见 3—8、2.1.5 条有关内容。2.1.4 套：套有铜套、铝磁疗及铜铝过渡套三种选用时应采纳与导线材质规格相应的套。2.1.5 接线端子〔俗称接线鼻子〕：选用时应根据导线的根数和总截面选择相应规格的接线端子。2.1.6 辅助材料：镀锌木螺丝、焊锡、焊剂、木砖、钉子、铝卡子、橡胶绝缘带、粘塑料绝缘带、黑胶布、接线盒、瓷接头等。2.2 主要机具：2.2.1 铅笔、卷尺、程度尺、线坠、水桶、灰铲、粉线袋。2.2.2 常用电工工具、手锤、錾子、钢锯、锯条手电钻、冲击钻〔电锤〕。2.2.3 兆欧表、万用表、工具袋、工具箱高凳等。2.3 作业条件2.3.1 配合土建构造施工阶段根据设计图尺寸位置预埋好木砖和过墙。2.3.2 内装修工程全部完毕。3、操作工艺3.1 工艺流程：交底接收交 底 人接 收 人技术交底记录2025 年 10 月 15 日施表 5工 程 名称节能大厦分 部工程建筑电气工程分 项 工程名称塑料护套线配线安装施工中天宝业集团交底内容:弹线定位——预埋木砖保护〔预埋塑料胀〕——护套线配线——导线连结——线路检查、绝缘摇测。3.2 弹线定位时塑料护套配线应当符合下述规定：3.2.1 线卡间隔 木台、接线盒及转角处不得大于 50mm。线卡间距为300mm 间距均匀允许偏向 5mm。3.2.2 线路与其它道相遇时应加套保护助且绕行；与它道之间的最小间隔 见 3—1、表 3-2 所示。3.3 预埋木砖和保护。3.4 弹线定位。3.5 安装塑料胀。3.6 护套线配线：根据原先预埋好的木砖和塑料胀的位置弹出粉线确定固定档距。将铝卡子用钉子固定在木砖上用木螺丝将接线盒、电门盒、插销盒等固定在塑料胀上。根据线路的实际长度量好导线长度并剪断。应从线路的一端开场逐段地敷设边敷设边固定。然后将导线理顺调直。3.7 导线连接：根据接线盒的大小预留导线的长度削去绝缘包层。按导线绝缘层颜色区分相线、中性线或保护地线用万用表测试。3.7.1 螺旋接线钮连接。3.7.21...
