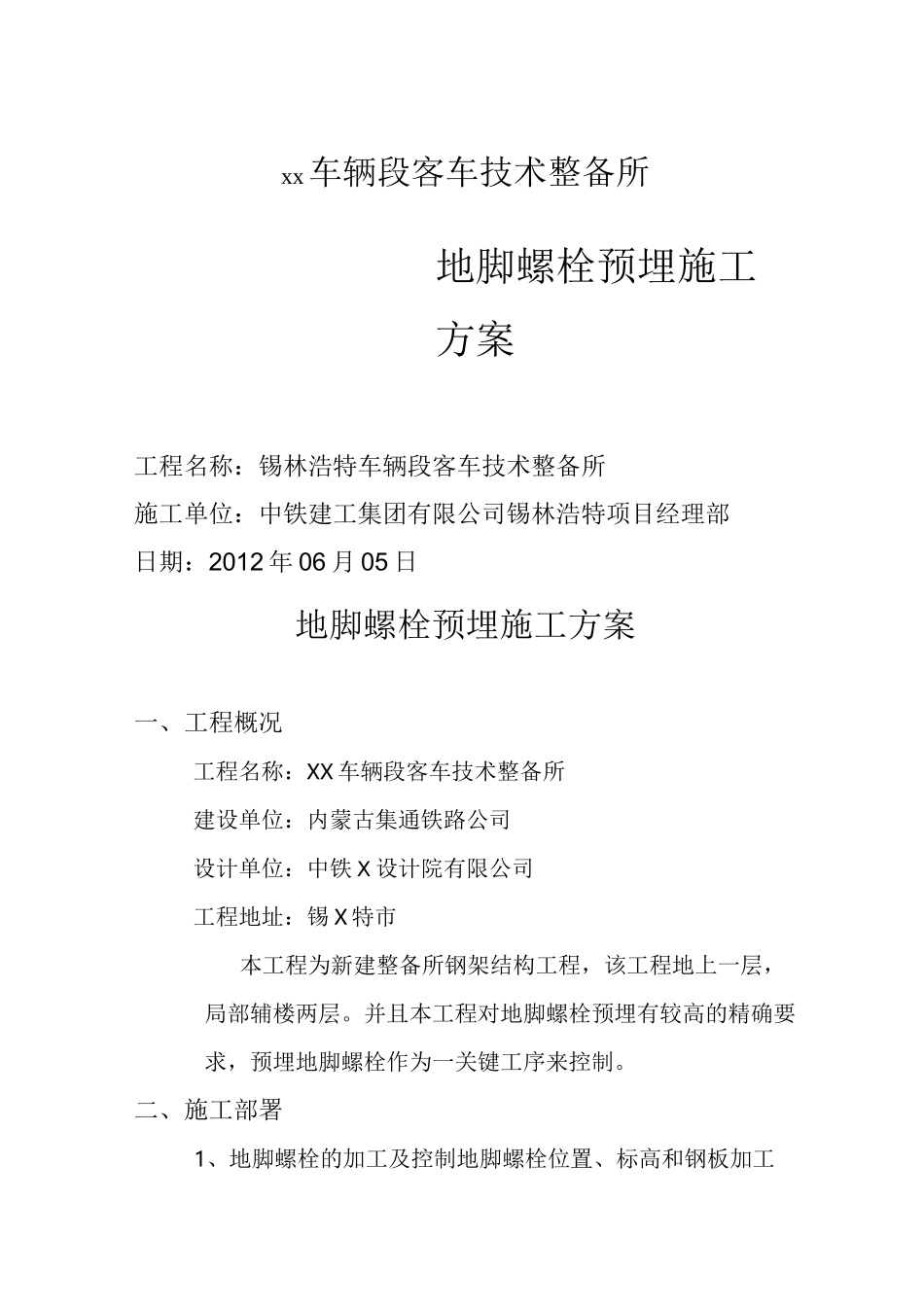

xx车辆段客车技术整备所地脚螺栓预埋施工方案工程名称：锡林浩特车辆段客车技术整备所施工单位：中铁建工集团有限公司锡林浩特项目经理部日期：2012 年 06 月 05 日地脚螺栓预埋施工方案一、工程概况工程名称：XX 车辆段客车技术整备所建设单位：内蒙古集通铁路公司设计单位：中铁 X 设计院有限公司工程地址：锡 X 特市本工程为新建整备所钢架结构工程，该工程地上一层，局部辅楼两层。并且本工程对地脚螺栓预埋有较高的精确要求，预埋地脚螺栓作为一关键工序来控制。二、施工部署1、地脚螺栓的加工及控制地脚螺栓位置、标高和钢板加工要精确。2、每二个注脚的地脚螺栓预制、组装、加工要准确无误。3、地脚螺栓的固定作为一项重点工作进行，要做到万无一失。4、基础砼浇筑时，地脚螺栓的校正作为一项必不可少，并且是非常关键的一项工序来抓。三、施工工艺制作钢模板、螺栓加工f 螺栓等工具进场f 按土建控制好的轴线进一步控制轴线及标高f 放地脚螺栓及模板（有基础梁的,应先放地脚,再加固柱模,加固地脚,最后加固梁模.）螺栓调整水平及标高，使其符合钢架跨度及标高后固定f螺栓固定焊接基础钢筋笼并支撑模板f 再次复核地脚螺栓轴线及标高f 取下模板，并用牛皮胶纸包裹螺牙部位 f混凝土浇筑并及时跟踪地脚螺栓是否有偏差―螺栓复测四、施工方法和技术要求1、地脚螺栓和钢板的加工地脚螺栓根据设计图纸要求选用① 24*960（580 套）、①36*1100（84 套）、① 39*1175（60 套）、① 48*1400（60套），材质为 Q235-B 的圆钢到专业加工厂加工。丝扣的长度、地脚螺栓底部冷煨 90。后平直段长度、竖直段长度详见下图。cH地脚螺栓规格（Q235-B）直径 D(mm)丝牙长度 A（mm）竖直长度B（mm）平直长度C（mm）-2420060016036200900/Q_039200975/482001200/控制地脚螺栓的位置及标高的角钢，用 L75*10 和 L90*10 的角钢，按照每种规格的钢柱的柱底尺寸进行加工，加工好后使用尖刀在角钢上划出中心线、预埋螺栓孔位。再专业加工打眼，孔的直径为螺栓直径+2mm，孔的位置必须准确无误。最后将角钢上的南北轴线用笔标注。牡；日 4-2、施工测量(1) 施工测量仪器经纬仪 1 台、水平仪 1 台、水平尺 1 把、线锤 1 个、钢卷尺。(2) 施工测量:根据甲方提供的原始轴线控制点及原始标咼控制点，进行测量、放线，将地脚螺栓定位工作做到每个基础短柱，每个短柱预埋螺栓的两个方向的轴线必须用四根木桩十字定位。控制轴线及标高控制...
