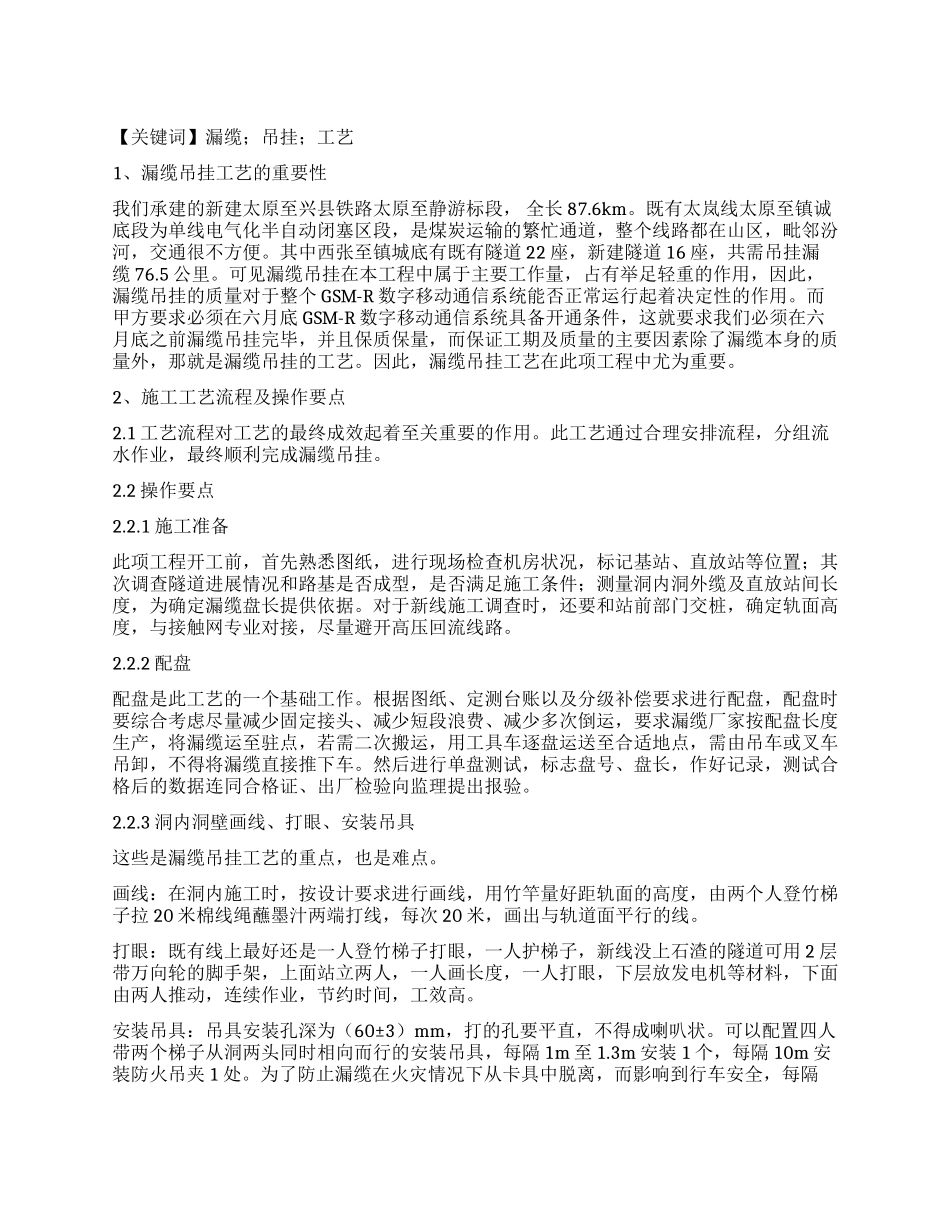

【关键词】漏缆；吊挂；工艺1、漏缆吊挂工艺的重要性 我们承建的新建太原至兴县铁路太原至静游标段， 全长 87.6km。既有太岚线太原至镇诚底段为单线电气化半自动闭塞区段，是煤炭运输的繁忙通道，整个线路都在山区，毗邻汾河，交通很不方便。其中西张至镇城底有既有隧道 22 座，新建隧道 16 座，共需吊挂漏缆 76.5 公里。可见漏缆吊挂在本工程中属于主要工作量，占有举足轻重的作用，因此，漏缆吊挂的质量对于整个 GSM-R 数字移动通信系统能否正常运行起着决定性的作用。而甲方要求必须在六月底 GSM-R 数字移动通信系统具备开通条件，这就要求我们必须在六月底之前漏缆吊挂完毕，并且保质保量，而保证工期及质量的主要因素除了漏缆本身的质量外，那就是漏缆吊挂的工艺。因此，漏缆吊挂工艺在此项工程中尤为重要。2、施工工艺流程及操作要点2.1 工艺流程对工艺的最终成效起着至关重要的作用。此工艺通过合理安排流程，分组流水作业，最终顺利完成漏缆吊挂。2.2 操作要点2.2.1 施工准备此项工程开工前，首先熟悉图纸，进行现场检查机房状况，标记基站、直放站等位置；其次调查隧道进展情况和路基是否成型，是否满足施工条件；测量洞内洞外缆及直放站间长度，为确定漏缆盘长提供依据。对于新线施工调查时，还要和站前部门交桩，确定轨面高度，与接触网专业对接，尽量避开高压回流线路。2.2.2 配盘配盘是此工艺的一个基础工作。根据图纸、定测台账以及分级补偿要求进行配盘，配盘时要综合考虑尽量减少固定接头、减少短段浪费、减少多次倒运，要求漏缆厂家按配盘长度生产，将漏缆运至驻点，若需二次搬运，用工具车逐盘运送至合适地点，需由吊车或叉车吊卸，不得将漏缆直接推下车。然后进行单盘测试，标志盘号、盘长，作好记录，测试合格后的数据连同合格证、出厂检验向监理提出报验。2.2.3 洞内洞壁画线、打眼、安装吊具这些是漏缆吊挂工艺的重点，也是难点。画线：在洞内施工时，按设计要求进行画线，用竹竿量好距轨面的高度，由两个人登竹梯子拉 20 米棉线绳蘸墨汁两端打线，每次 20 米，画出与轨道面平行的线。打眼：既有线上最好还是一人登竹梯子打眼，一人护梯子，新线没上石渣的隧道可用 2 层带万向轮的脚手架，上面站立两人，一人画长度，一人打眼，下层放发电机等材料，下面由两人推动，连续作业，节约时间，工效高。安装吊具：吊具安装孔深为（60±3）mm，打的孔要平直，不得成喇叭状。可以配置四人带两个梯子从洞两头...
