射频基础知识

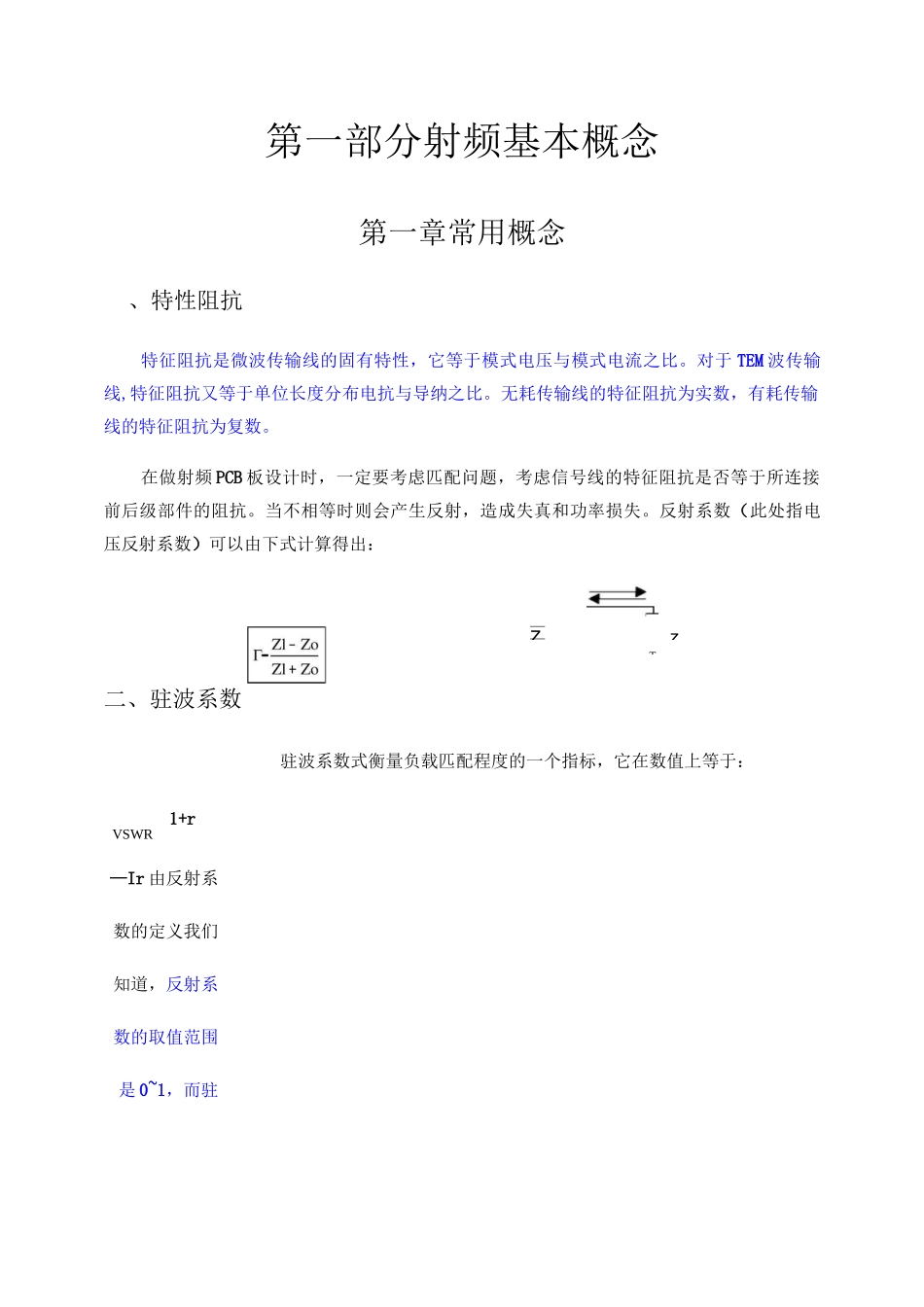

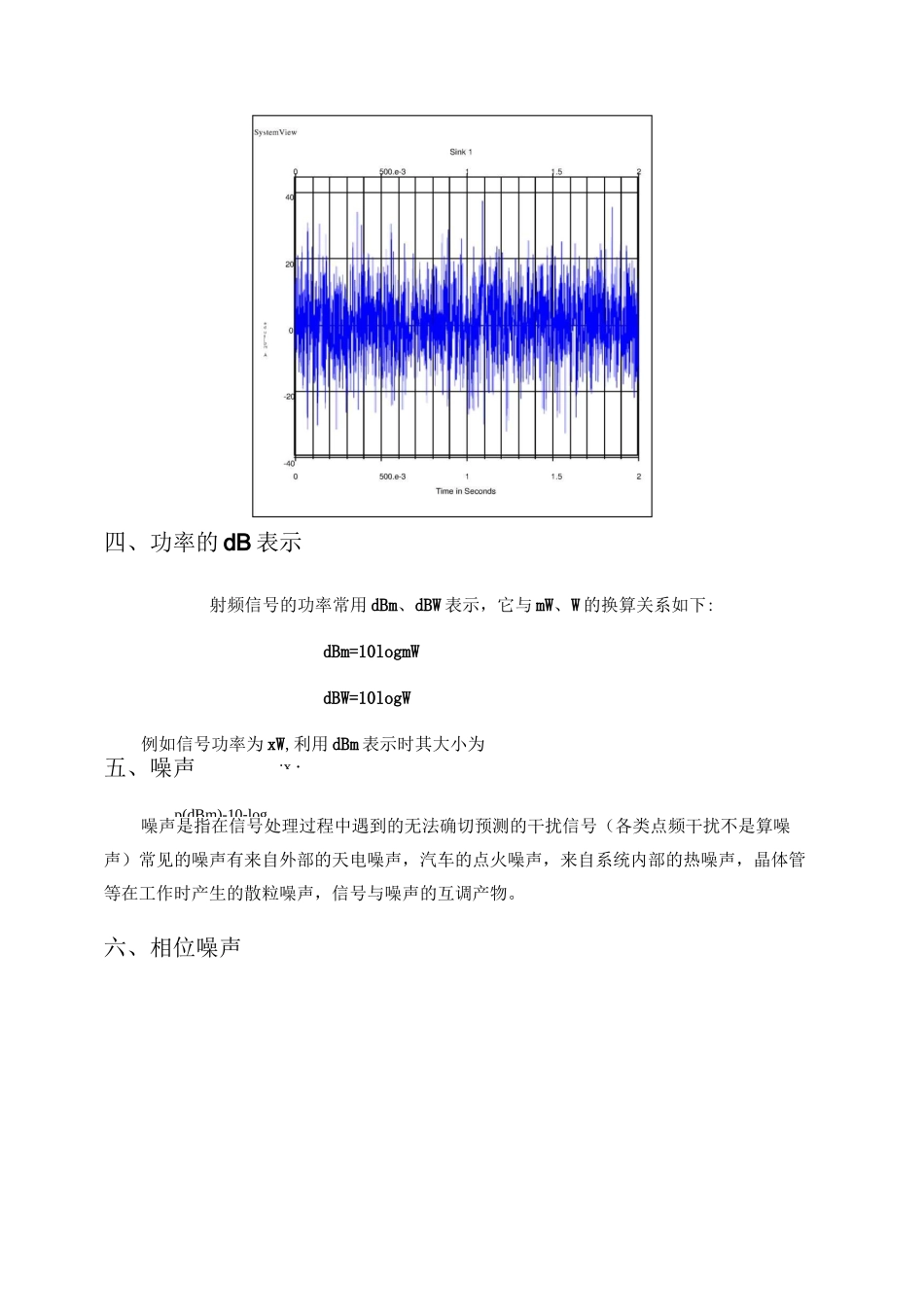

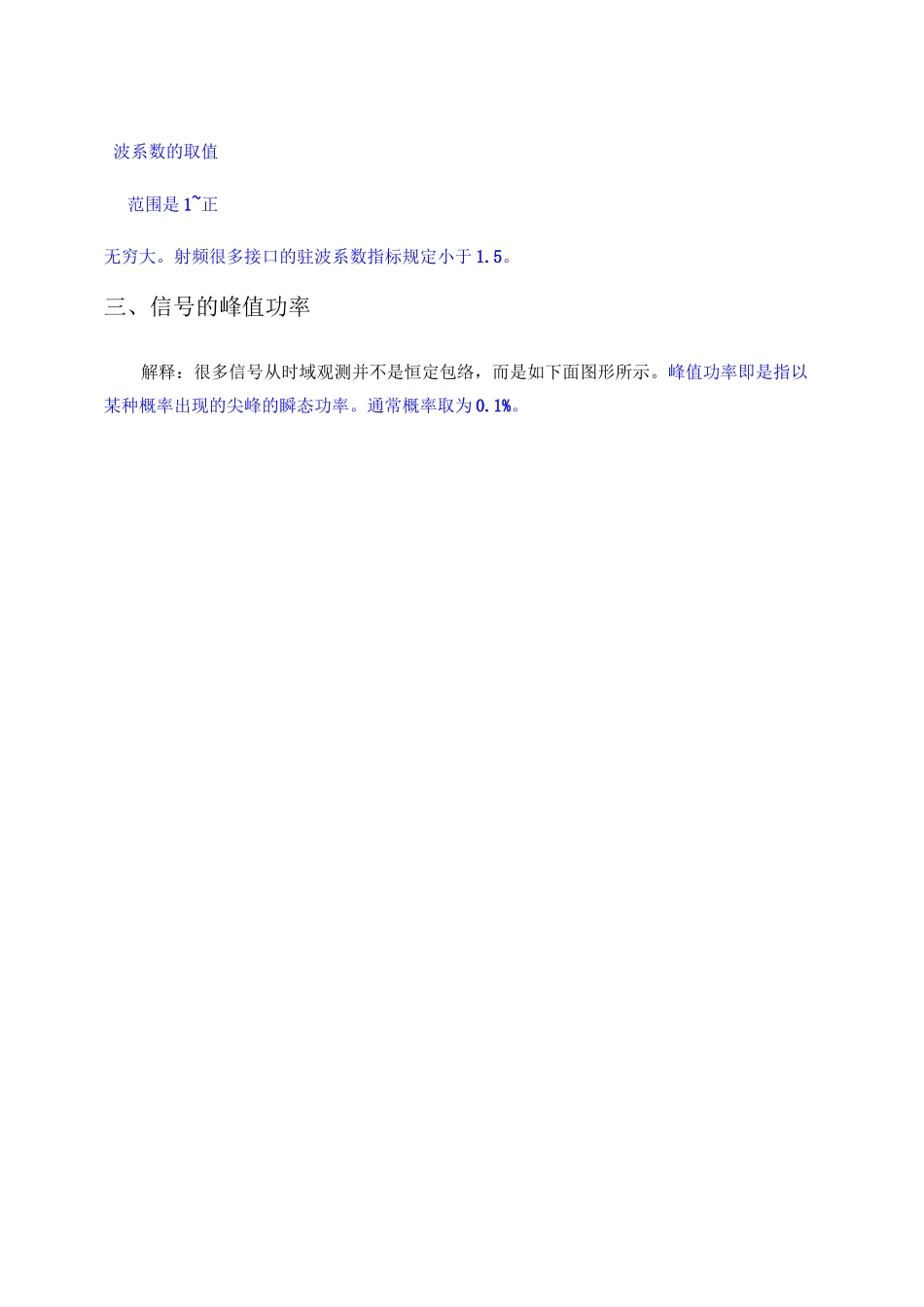

Zz第一部分射频基本概念第一章常用概念、特性阻抗特征阻抗是微波传输线的固有特性，它等于模式电压与模式电流之比。对于 TEM 波传输线,特征阻抗又等于单位长度分布电抗与导纳之比。无耗传输线的特征阻抗为实数，有耗传输线的特征阻抗为复数。在做射频 PCB 板设计时，一定要考虑匹配问题，考虑信号线的特征阻抗是否等于所连接前后级部件的阻抗。当不相等时则会产生反射，造成失真和功率损失。反射系数（此处指电压反射系数）可以由下式计算得出：二、驻波系数驻波系数式衡量负载匹配程度的一个指标，它在数值上等于：1+rVSWR—Ir 由反射系数的定义我们知道，反射系数的取值范围是 0~1，而驻T波系数的取值范围是 1~正无穷大。射频很多接口的驻波系数指标规定小于 1.5。三、信号的峰值功率解释：很多信号从时域观测并不是恒定包络，而是如下面图形所示。峰值功率即是指以某种概率出现的尖峰的瞬态功率。通常概率取为 0.1%。p(dBm)-10-log:x・四、功率的 dB 表示射频信号的功率常用 dBm、dBW 表示，它与 mW、W 的换算关系如下:dBm=10logmWdBW=10logW例如信号功率为 xW,利用 dBm 表示时其大小为五、噪声噪声是指在信号处理过程中遇到的无法确切预测的干扰信号（各类点频干扰不是算噪声）常见的噪声有来自外部的天电噪声，汽车的点火噪声，来自系统内部的热噪声，晶体管等在工作时产生的散粒噪声，信号与噪声的互调产物。六、相位噪声七、噪声系N相位噪声是用来衡量本振等单音信号频谱纯度的一个指标，在时域表现为信号过零点的抖动。理想的单音信号，在频域应为一脉冲，而实际的单音总有一定的频谱宽度，如下页所示。一般的本振信号可以认为是随机过程对单音调相的过程，因此信号所具有的边带信号被称为相位噪声。相位噪声在频域的可以这样定量描述：偏离中心频率多少 Hz 处，单位带宽内的功率与总信号功率相比。例如晶体的相位噪声可以这样描述：偏离中心频率 10Hz100Hz1SKHz10KHzNi单边相噪-120dBc/Hz-130dBc/Hz-|40dBc/Hz-150dBc/Hz噪声系数是用来衡量射频部件对小信号的处理能力，通常这样定义：单元输入信噪比除输出信噪比，如下图：NF-空SoNo对于线性单元，不会产生信号与噪声的互调产物及信号的失真，这时噪声系数可以用下式表示：PnoNF'G^PniNF1NF1NF2...n1GGG...G112n1Pno 表示输出噪声功率，Pni 表示输入噪声功率，G 为单元增益。级联网络的噪声系数公式：NF-1NF-1NF-NF2—+...—总 1GG-G•...•G112n-1总第二章发信...
