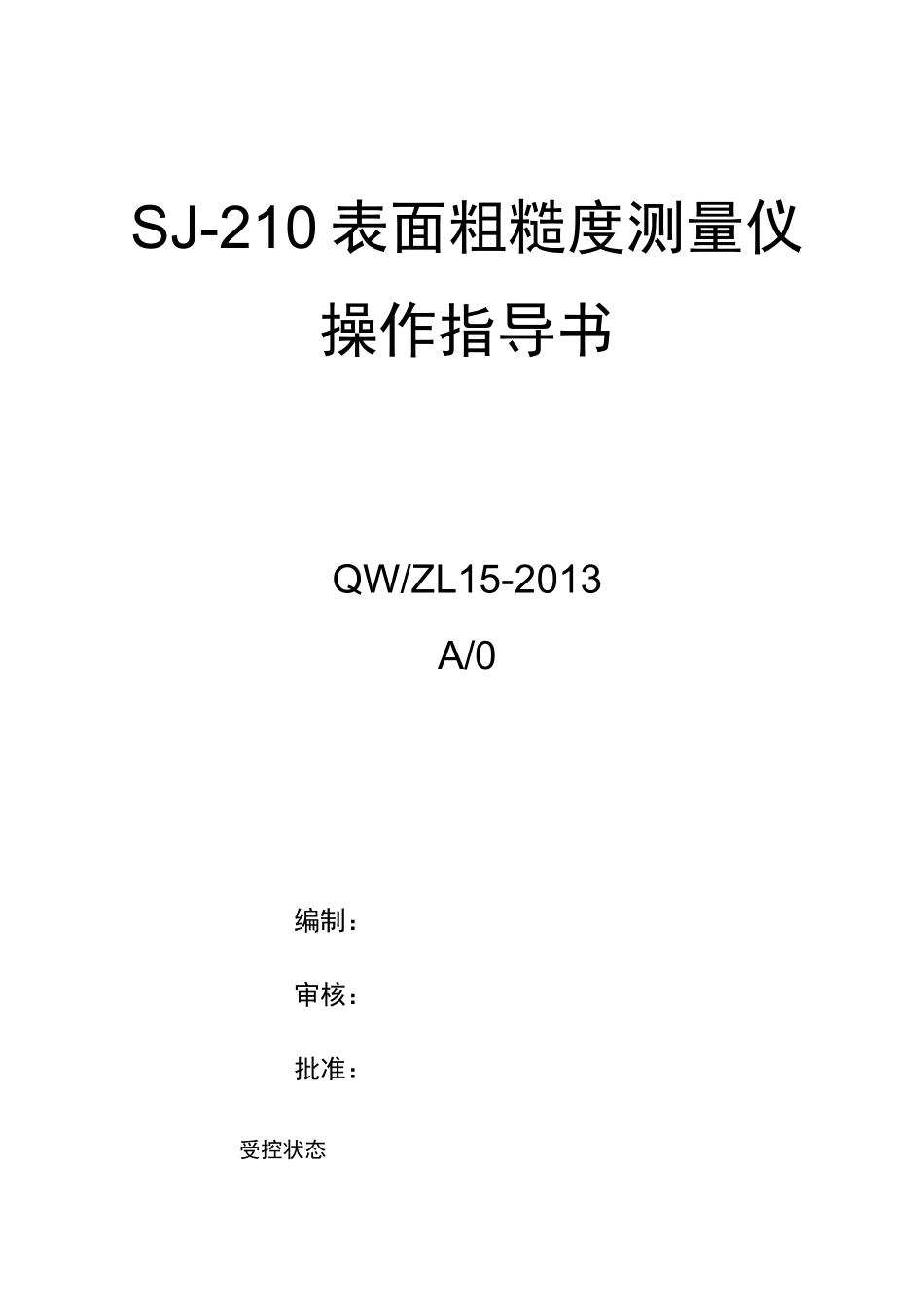

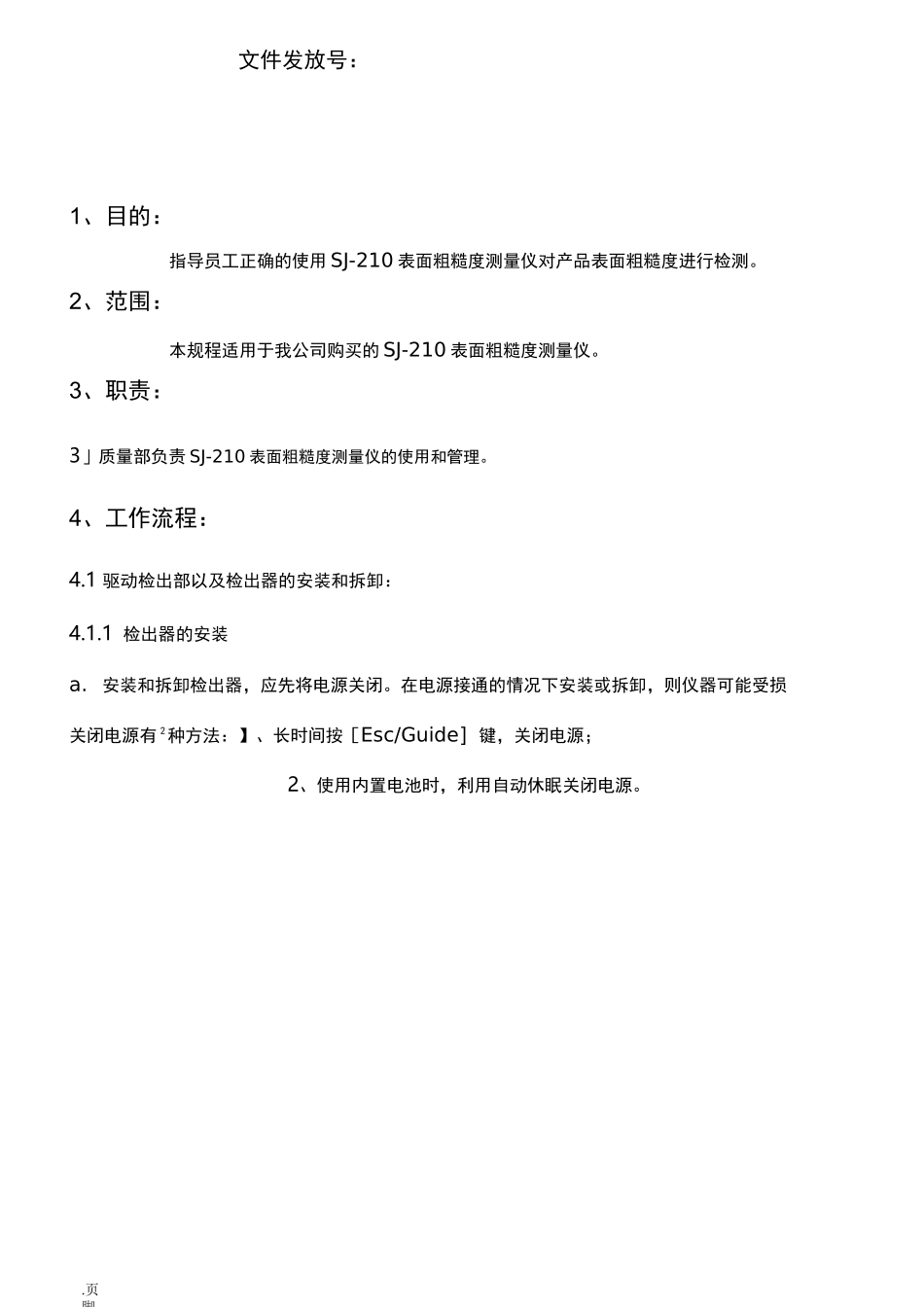

SJ-210 表面粗糙度测量仪操作指导书QW/ZL15-2013A/0编制：审核：批准：受控状态Word 资料.页脚文件发放号：1、目的：指导员工正确的使用 SJ-210 表面粗糙度测量仪对产品表面粗糙度进行检测。2、范围：本规程适用于我公司购买的 SJ-210 表面粗糙度测量仪。3、职责：3」质量部负责 SJ-210 表面粗糙度测量仪的使用和管理。4、工作流程：4.1 驱动检出部以及检出器的安装和拆卸：4.1.1 检出器的安装a.安装和拆卸检出器，应先将电源关闭。在电源接通的情况下安装或拆卸，则仪器可能受损关闭电源有 2种方法：】、长时间按［Esc/Guide］键，关闭电源；2、使用内置电池时，利用自动休眠关闭电源。.页脚b. 安装和拆卸检出器，应将驱动部置于原点位置后再进行操作。如果驱动部不在原点位置，则不仅安装和拆卸困难，而且仪器可能受损。.页脚C.检出器安装和拆卸时，请务必握住检出器的主体部分。如果握住尖端或测针部位，则仪器可能受损。d.请勿触碰测针。否则测针可能受损。c.检出器确实嵌入后，检出器的情况如下图所示，在检出器上方可以看见的螺丝位置和检出部导轨的端面基本一致。.页脚4.1.2 检出器的拆卸，使用 SJ-210 完成测量操作后，为防止仪器触碰而损坏，请将检出器从驱动部上拆卸下来保管。a. 驱动部位于原点的位置时，小心地将检出器从驱动部垂直地拔出来。.页脚4.1.3 数据线的使用驱动检出部不按装在演算显示器上时，请如下图所示用数据线连接后再使用。数据线的安装和拆卸方法a. 驱动检出器连接插头的连接确认连接器和插头的方向，牢牢握住图中 C 部分，将插头插入连接器。b. 驱动检出器连接插头的拆卸牢牢握住图中 C 部分，将插头拔出。c. 数据线插头的连接确认连接器和插头的方向后，牢牢握住图中 B 部分，将插头插入连接器.页脚d. 数据线插头的拆卸牢牢握住图中 A 部分，将 A 向 B 侧略微滑动，拔出插头。4.2 测量4.2.1 测量物和 SJ-210测量物的测量面比 SJ-210 大时，将 SJ-210 放在测量物上面。进行表面粗糙度测量，请避开发生振动的场所，在基础稳固结实的桌面上进行测量。在振动激烈的场所进行测量无法得到正确的测量结果。a. 将测量物的测量面设定为水平b. 将 SJ-210 放在测量物上面。此时，请如下图所示将驱动部底部的基准面 A 和 B 作为支点。.页脚c. 确认测针正确接触面另外，也请确认检出器和测量面是否平行。测量物的测量面比 SJ-210 小，或者测量面是曲面（测量圆筒状物体）等...
