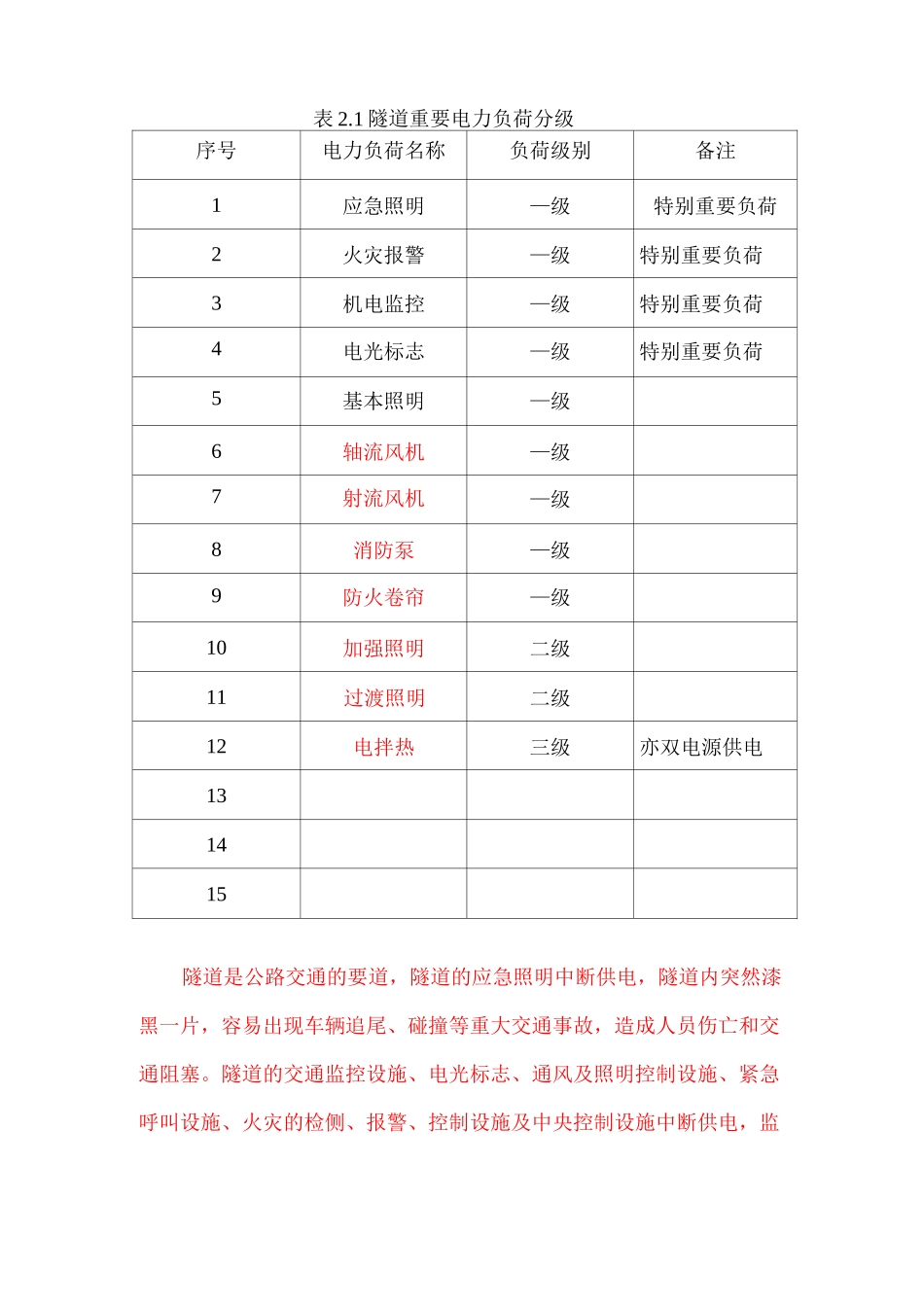

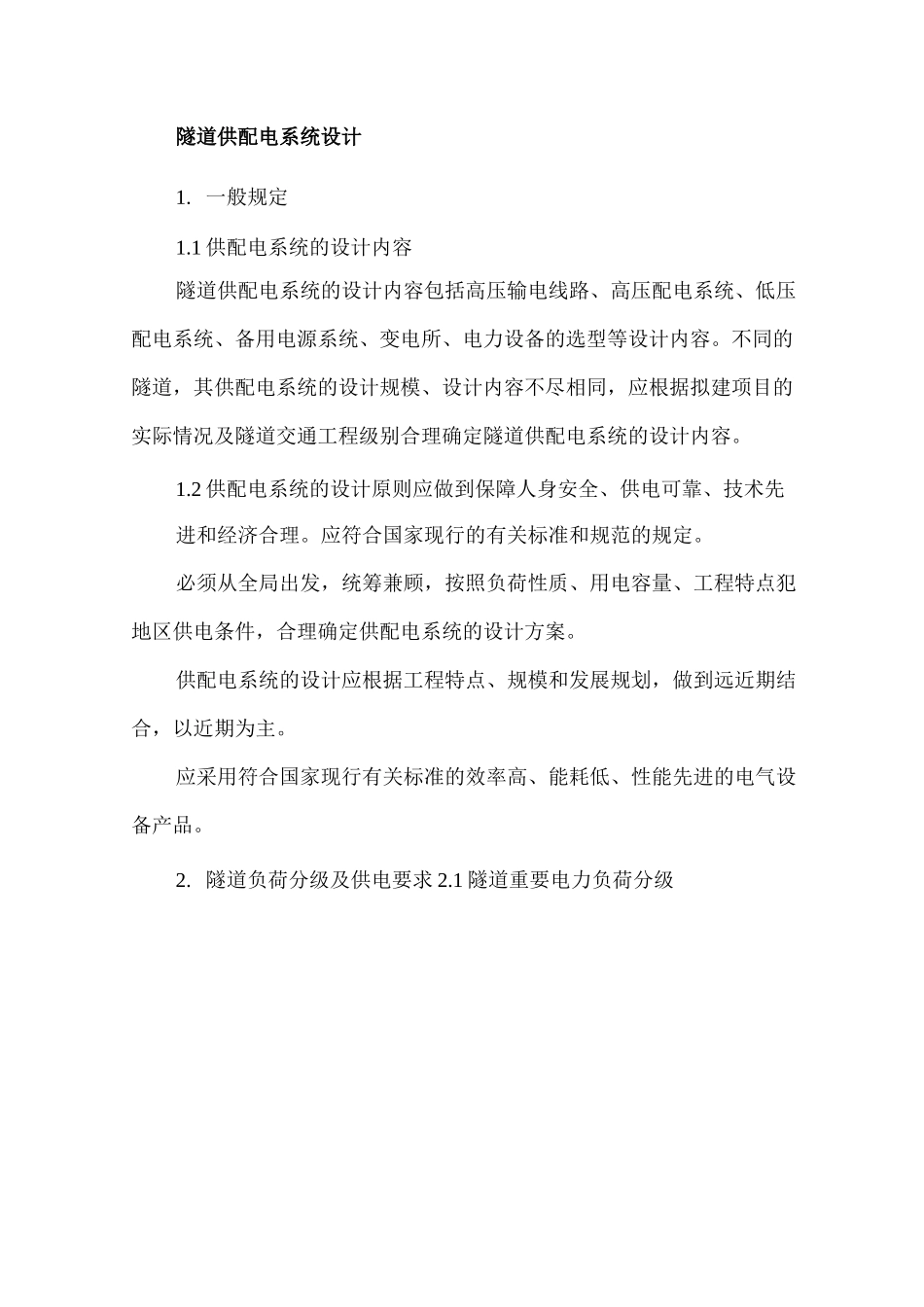

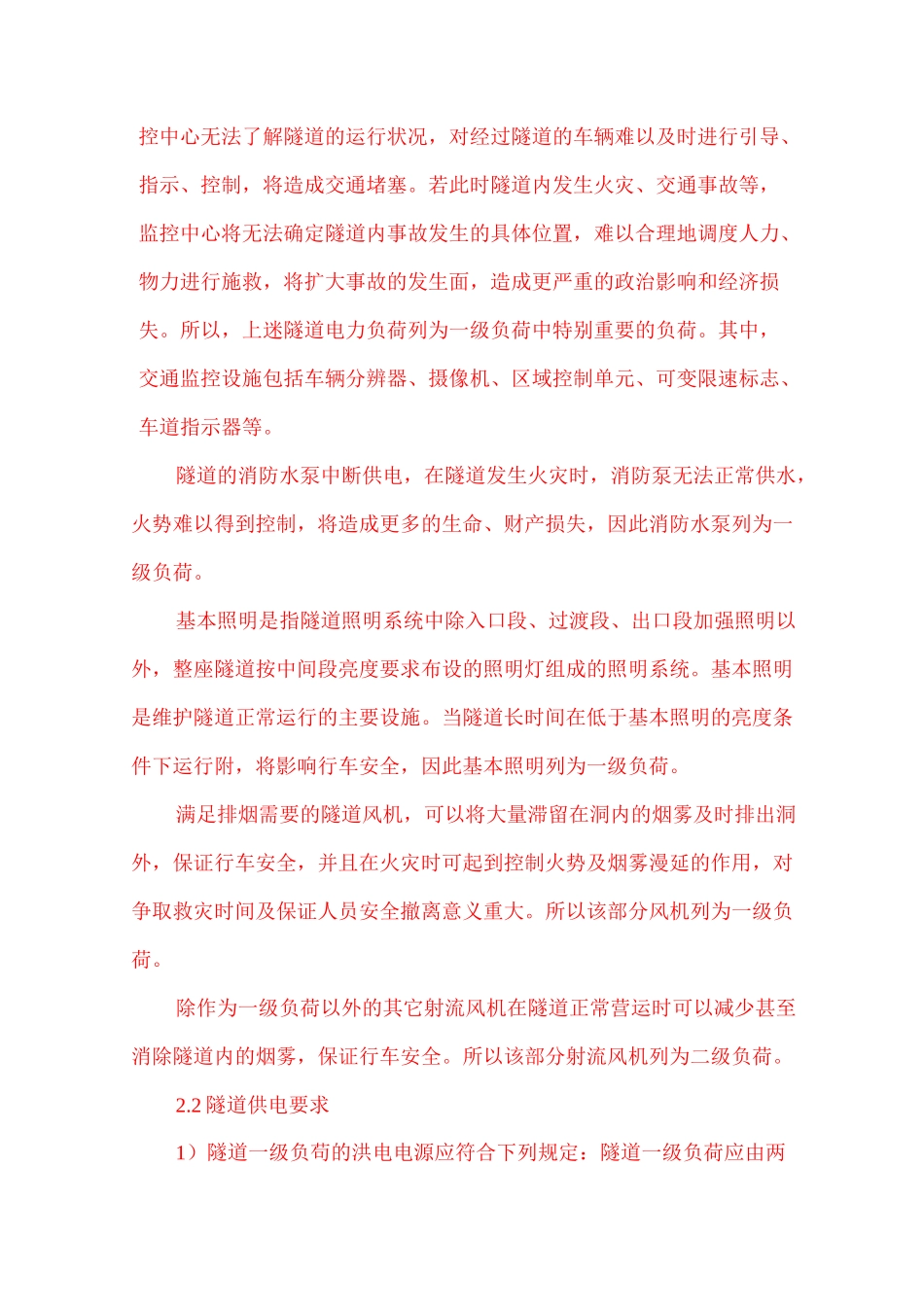

隧道供配电系统设计1. 一般规定1.1 供配电系统的设计内容隧道供配电系统的设计内容包括高压输电线路、高压配电系统、低压配电系统、备用电源系统、变电所、电力设备的选型等设计内容。不同的隧道，其供配电系统的设计规模、设计内容不尽相同，应根据拟建项目的实际情况及隧道交通工程级别合理确定隧道供配电系统的设计内容。1.2 供配电系统的设计原则应做到保障人身安全、供电可靠、技术先进和经济合理。应符合国家现行的有关标准和规范的规定。必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点犯地区供电条件，合理确定供配电系统的设计方案。供配电系统的设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气设备产品。2. 隧道负荷分级及供电要求 2.1 隧道重要电力负荷分级表 2.1 隧道重要电力负荷分级序号电力负荷名称负荷级别备注1应急照明—级特别重要负荷2火灾报警—级特别重要负荷3机电监控—级特别重要负荷4电光标志—级特别重要负荷5基本照明—级6轴流风机—级7射流风机—级8消防泵—级9防火卷帘—级10加强照明二级11过渡照明二级12电拌热三级亦双电源供电131415隧道是公路交通的要道，隧道的应急照明中断供电，隧道内突然漆黑一片，容易出现车辆追尾、碰撞等重大交通事故，造成人员伤亡和交通阻塞。隧道的交通监控设施、电光标志、通风及照明控制设施、紧急呼叫设施、火灾的检侧、报警、控制设施及中央控制设施中断供电，监控中心无法了解隧道的运行状况，对经过隧道的车辆难以及时进行引导、指示、控制，将造成交通堵塞。若此时隧道内发生火灾、交通事故等，监控中心将无法确定隧道内事故发生的具体位置，难以合理地调度人力、物力进行施救，将扩大事故的发生面，造成更严重的政治影响和经济损失。所以，上迷隧道电力负荷列为一级负荷中特别重要的负荷。其中，交通监控设施包括车辆分辨器、摄像机、区域控制单元、可变限速标志、车道指示器等。隧道的消防水泵中断供电，在隧道发生火灾时，消防泵无法正常供水，火势难以得到控制，将造成更多的生命、财产损失，因此消防水泵列为一级负荷。基本照明是指隧道照明系统中除入口段、过渡段、出口段加强照明以外，整座隧道按中间段亮度要求布设的照明灯组成的照明系统。基本照明是维护隧道正常运行的主要设施。当隧道长时间在低于基本照明的亮度条件下运行附，将影响行车安全，因此基本照明列为...
