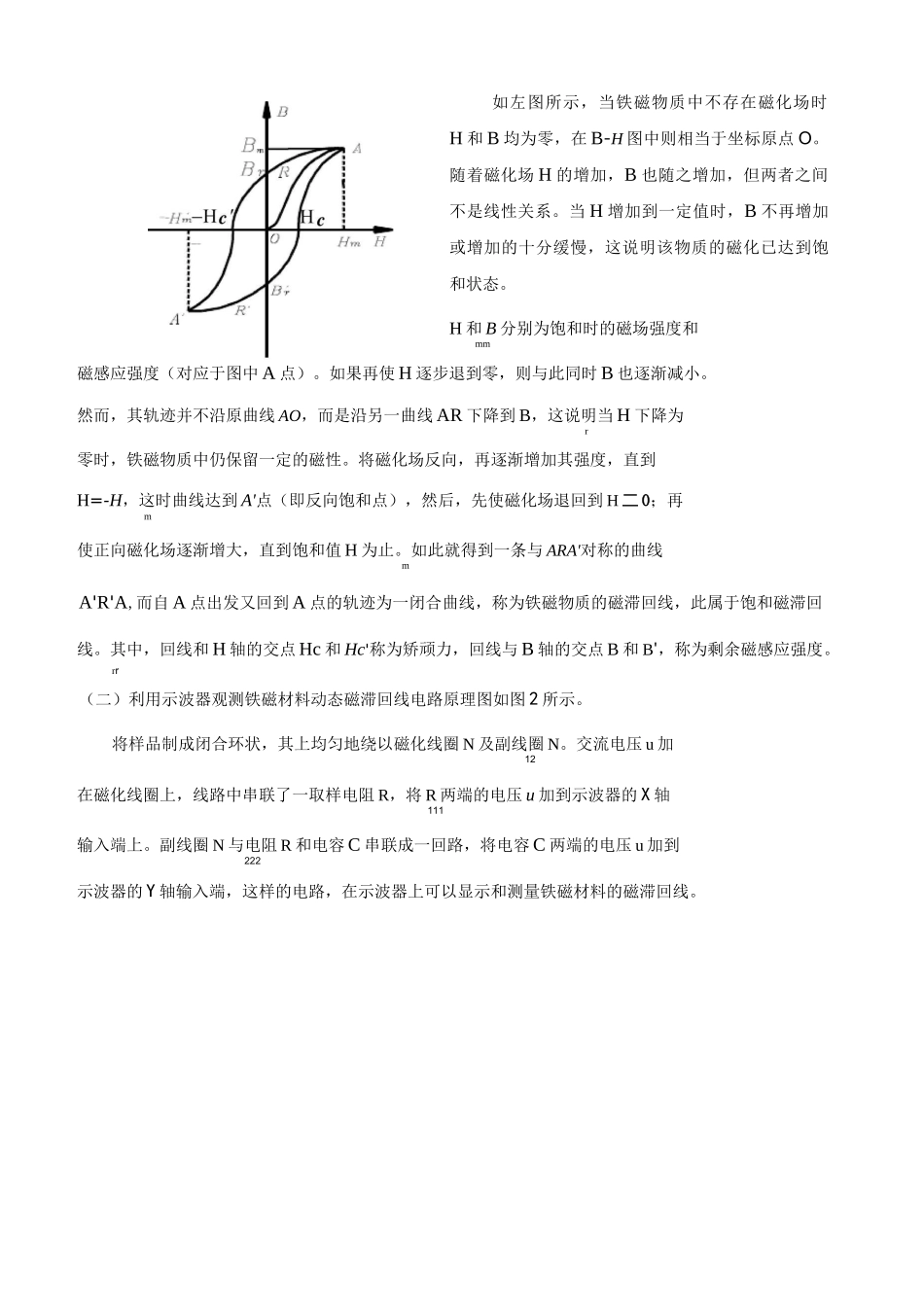

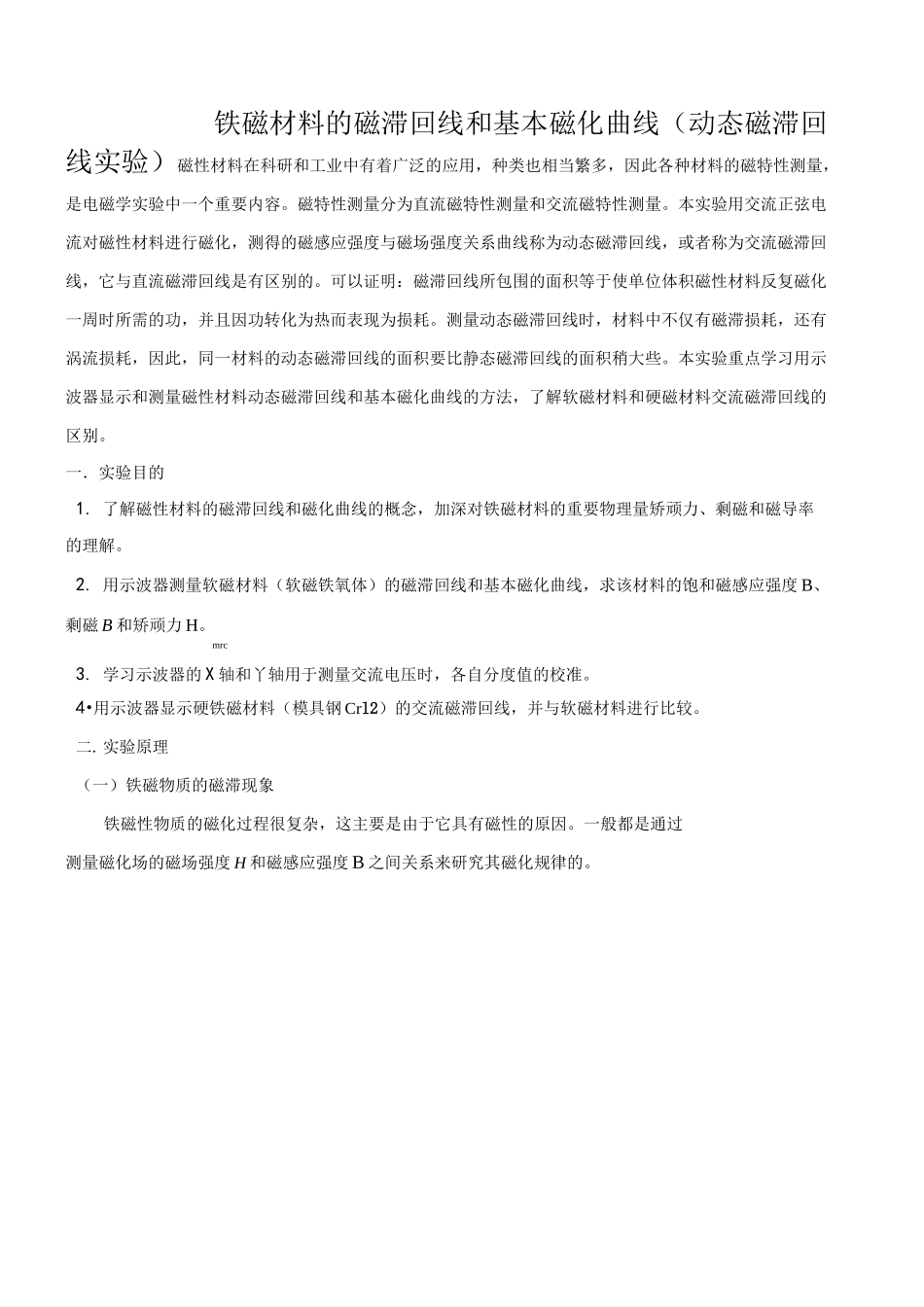

铁磁材料的磁滞回线和基本磁化曲线（动态磁滞回线实验）磁性材料在科研和工业中有着广泛的应用，种类也相当繁多，因此各种材料的磁特性测量，是电磁学实验中一个重要内容。磁特性测量分为直流磁特性测量和交流磁特性测量。本实验用交流正弦电流对磁性材料进行磁化，测得的磁感应强度与磁场强度关系曲线称为动态磁滞回线，或者称为交流磁滞回线，它与直流磁滞回线是有区别的。可以证明：磁滞回线所包围的面积等于使单位体积磁性材料反复磁化一周时所需的功，并且因功转化为热而表现为损耗。测量动态磁滞回线时，材料中不仅有磁滞损耗，还有涡流损耗，因此，同一材料的动态磁滞回线的面积要比静态磁滞回线的面积稍大些。本实验重点学习用示波器显示和测量磁性材料动态磁滞回线和基本磁化曲线的方法，了解软磁材料和硬磁材料交流磁滞回线的区别。一．实验目的1. 了解磁性材料的磁滞回线和磁化曲线的概念，加深对铁磁材料的重要物理量矫顽力、剩磁和磁导率的理解。2. 用示波器测量软磁材料（软磁铁氧体）的磁滞回线和基本磁化曲线，求该材料的饱和磁感应强度 B、剩磁 B 和矫顽力 H。mrc3. 学习示波器的 X 轴和丫轴用于测量交流电压时，各自分度值的校准。4•用示波器显示硬铁磁材料（模具钢 Crl2）的交流磁滞回线，并与软磁材料进行比较。二.实验原理（一）铁磁物质的磁滞现象铁磁性物质的磁化过程很复杂，这主要是由于它具有磁性的原因。一般都是通过测量磁化场的磁场强度 H 和磁感应强度 B 之间关系来研究其磁化规律的。如左图所示，当铁磁物质中不存在磁化场时H 和 B 均为零，在 B-H 图中则相当于坐标原点 O。随着磁化场 H 的增加，B 也随之增加，但两者之间不是线性关系。当 H 增加到一定值时，B 不再增加或增加的十分缓慢，这说明该物质的磁化已达到饱和状态。H 和 B 分别为饱和时的磁场强度和mm磁感应强度（对应于图中 A 点）。如果再使 H 逐步退到零，则与此同时 B 也逐渐减小。然而，其轨迹并不沿原曲线 AO，而是沿另一曲线 AR 下降到 B，这说明当 H 下降为r零时，铁磁物质中仍保留一定的磁性。将磁化场反向，再逐渐增加其强度，直到H=-H，这时曲线达到 A'点（即反向饱和点），然后，先使磁化场退回到 H 二 0；再m使正向磁化场逐渐增大，直到饱和值 H 为止。如此就得到一条与 ARA'对称的曲线mA'R'A,而自 A 点出发又回到 A 点的轨迹为一闭合曲线，称为铁磁物质的磁滞回线，此属于饱和磁滞...
