铁芯及夹件泄漏电流在线监测装置技术规范VIP专享

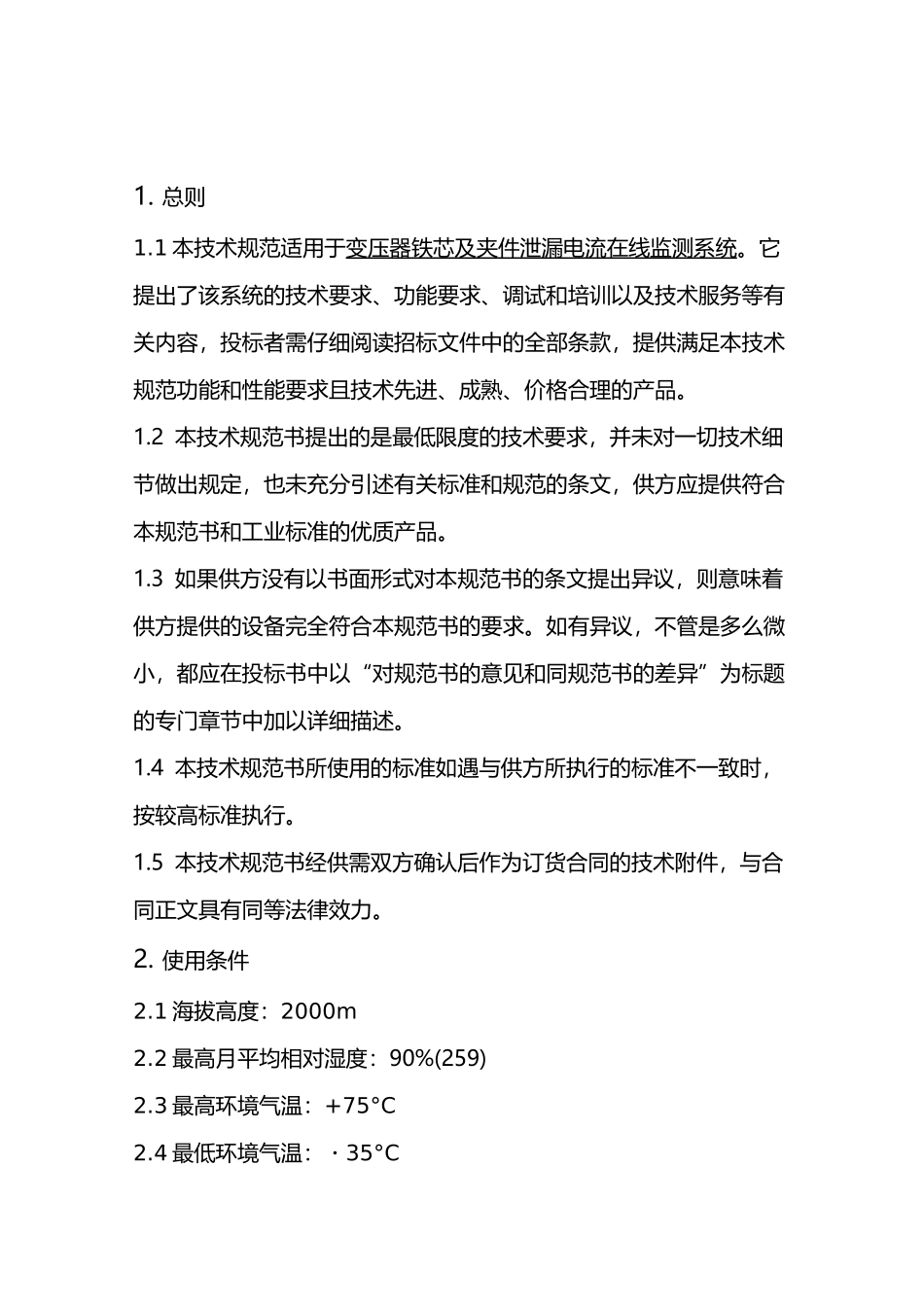

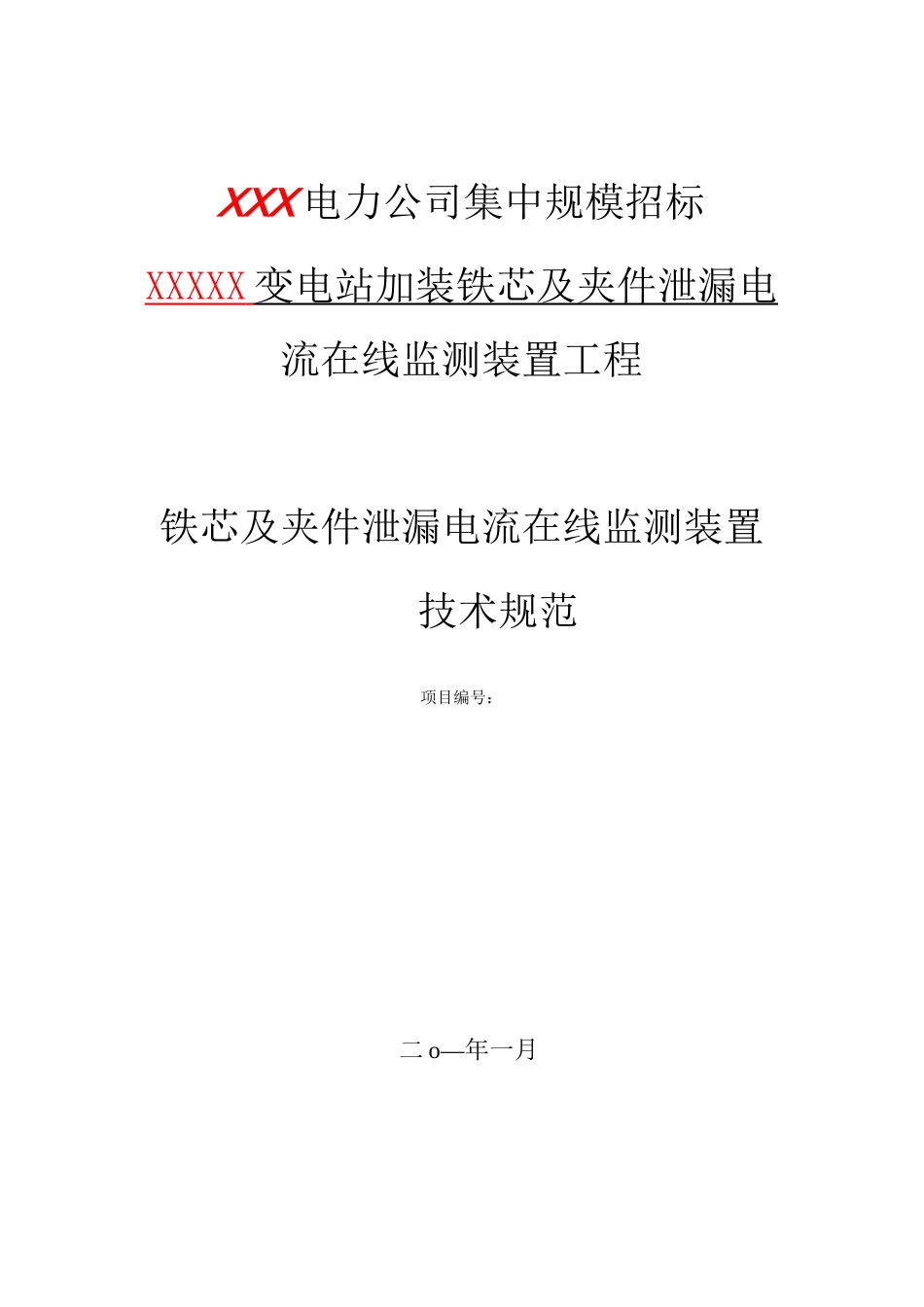

XXX 电力公司集中规模招标XXXXX 变电站加装铁芯及夹件泄漏电 流在线监测装置工程铁芯及夹件泄漏电流在线监测装置技术规范项目编号：二 o—年一月1. 总则1.1 本技术规范适用于变压器铁芯及夹件泄漏电流在线监测系统。它提出了该系统的技术要求、功能要求、调试和培训以及技术服务等有关内容，投标者需仔细阅读招标文件中的全部条款，提供满足本技术规范功能和性能要求且技术先进、成熟、价格合理的产品。1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规范书和工业标准的优质产品。1.3 如果供方没有以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4 本技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。1.5 本技术规范书经供需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。2. 使用条件2.1 海拔高度：2000m2.2 最高月平均相对湿度：90%(259)2.3 最高环境气温：+75°C2.4 最低环境气温：・35°C2.5 最大日温差：25C2.6 最大风速：35m/s（离地面 10m 高、10min 平均风速）2.7 日照强度：0.1W/cm2（风速 0.5m/s）2.8 覆冰厚度：10mm2.9 耐地震能力：水平加速度 0.15g，垂直加速度 0.1g3. 铁芯及夹件泄漏电流在线监测系统技术指标3.1 泄漏电流测量范围：0〜1000mA;3.2 泄漏电流分辨率：±0.01mA3.3 泄漏电流准确度：±1%x 测量值3.4 温度准确度：±2%3.5 湿度准确度：±2%4. 系统功能4.1 总体技术要求4.1.1 系统应能连续监测、记录被监测设备状态的参数，及时有效地跟踪电气设备的状态变化，系统应具备自检功能。4.1.2 系统应具备多种输出接口，能与计算机监控系统相连接，实现监测数据的数字量传输；应具有多种报警输出接口，既可以通过计算机监控系统报警，又可接常规报警装置。4.1.3 实现监测数据的处理、计算、分析、存储、打印、显示及预警，历史数据存储至少保留三年。4.1.4 系统宜采用基于现场工业总线的分层分布式体系结构。4.1.5 系统后台分析软件应具有良好的人机界面，操作简单，便于运用。4.1.6 在满足故障判断要求的前提下，整机结构要简单，使用维护要方便。4.1.7 系统使用寿命应不少于 10 年。4.2 检测单...
