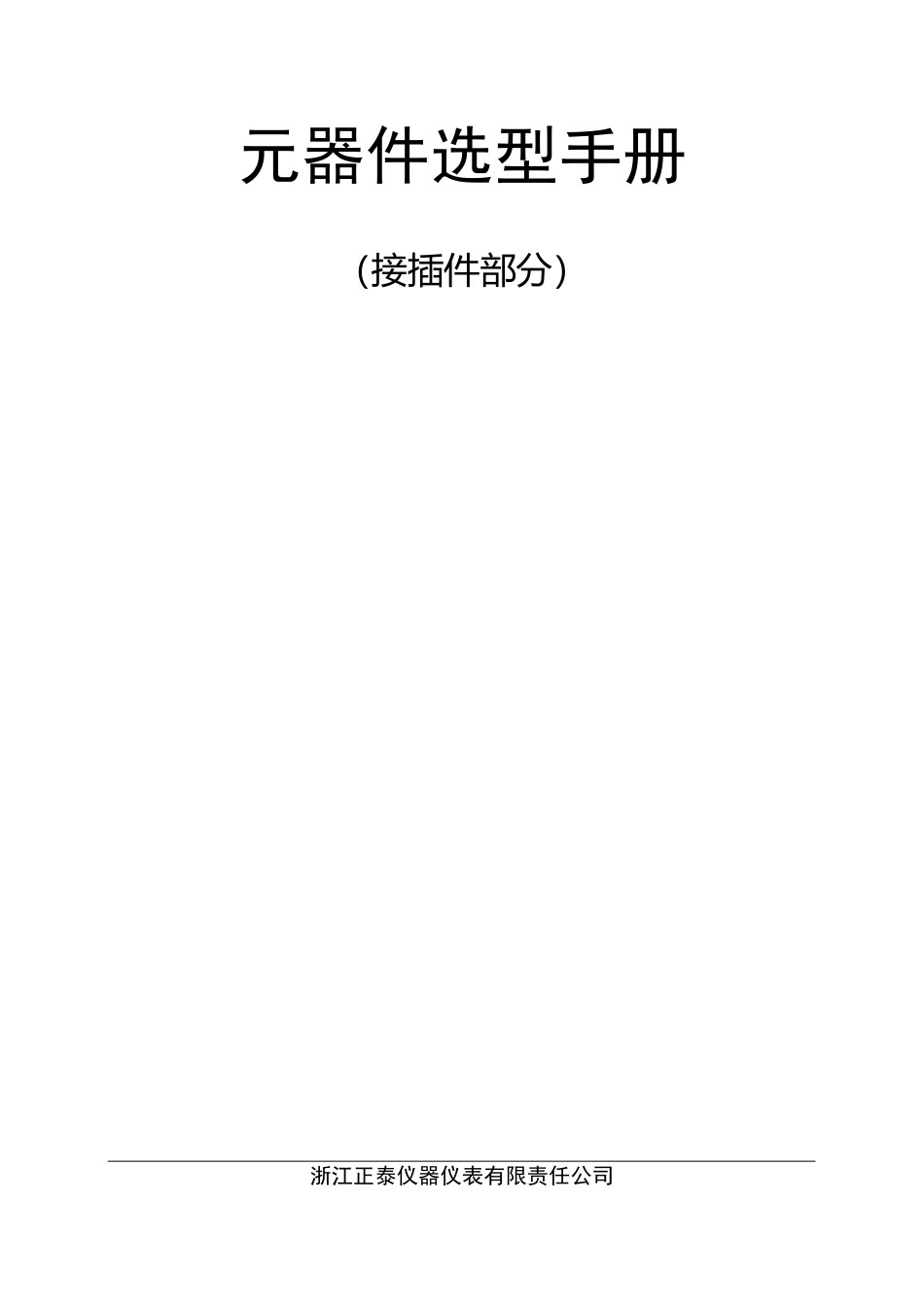

元器件选型手册

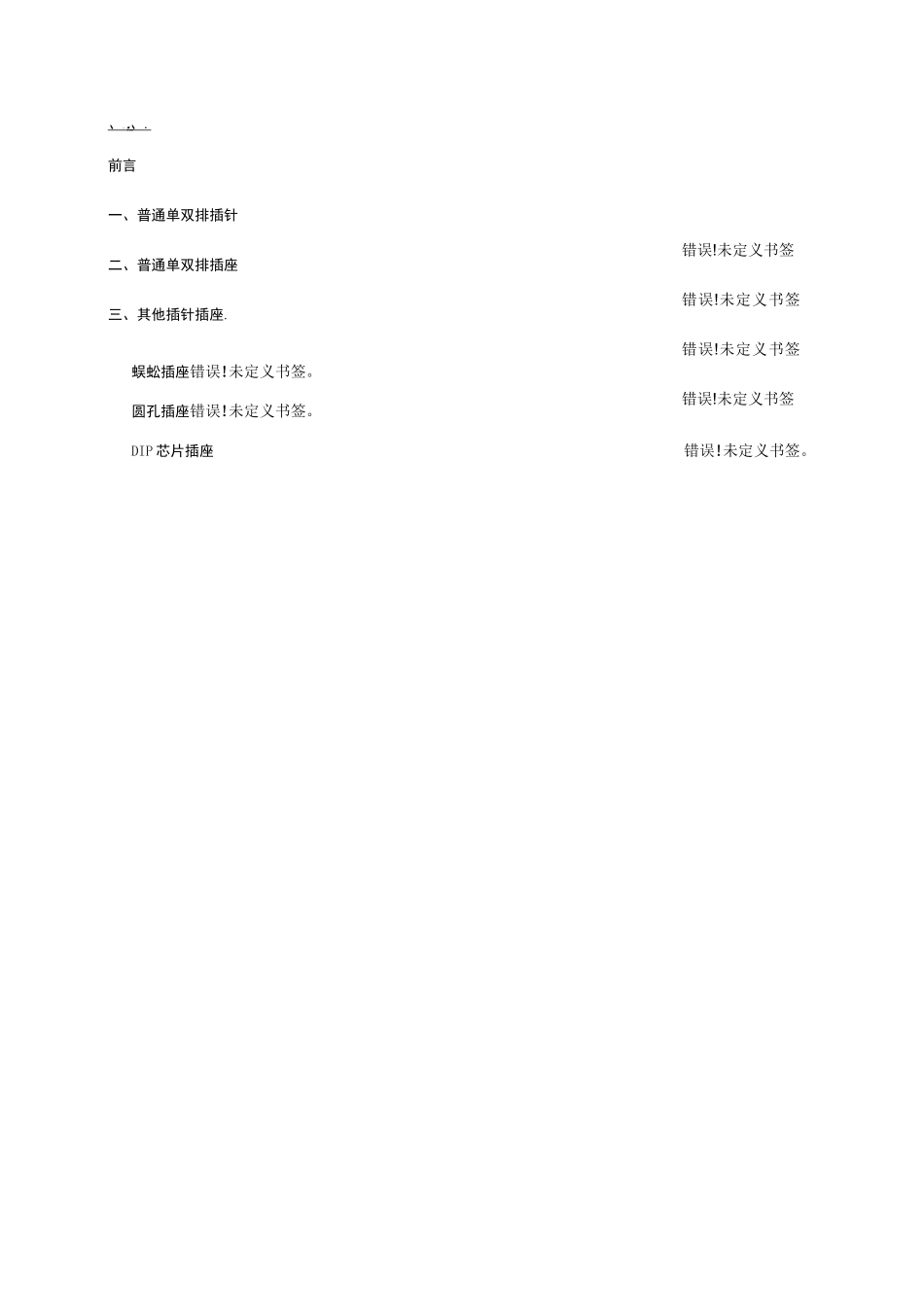

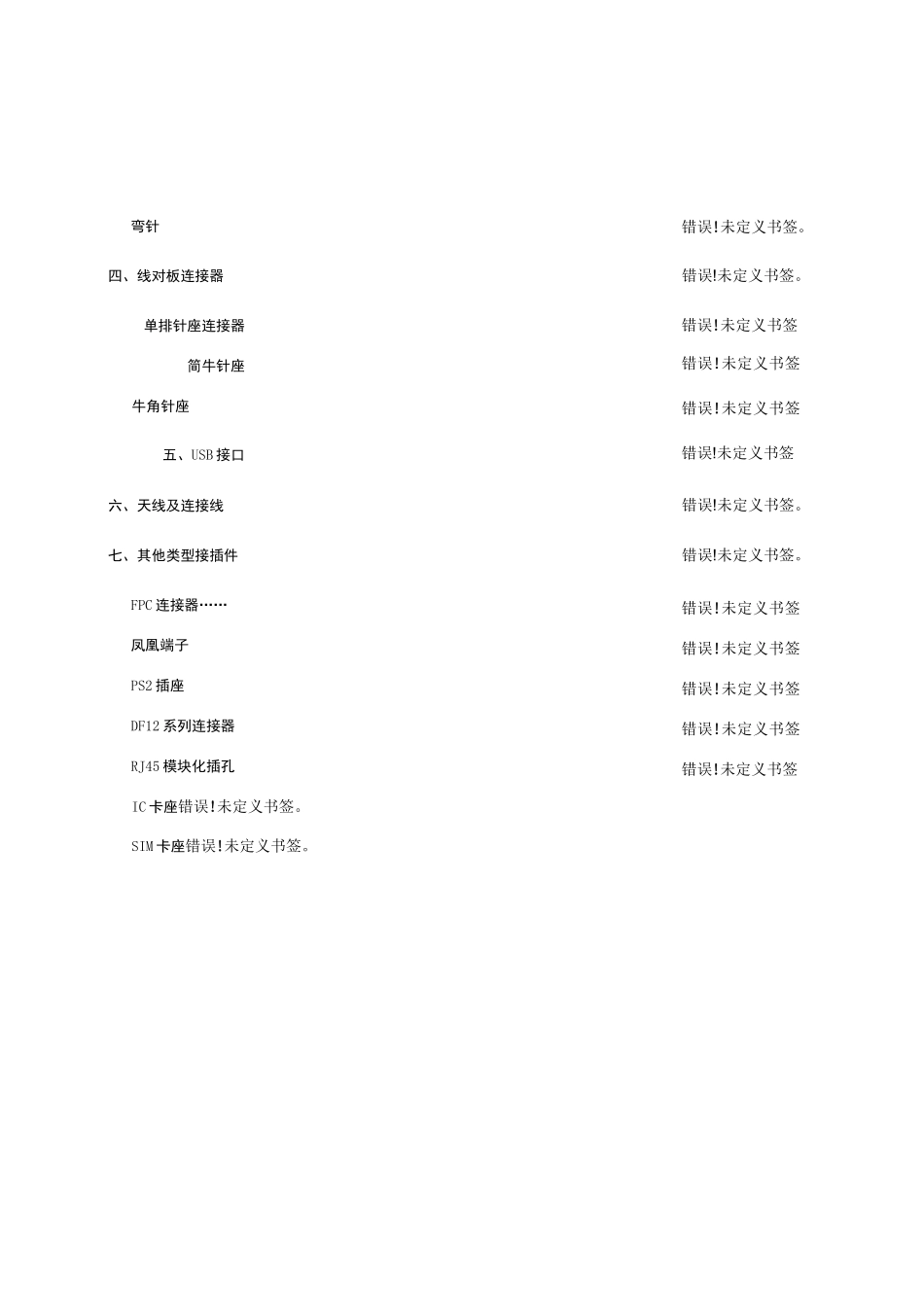

元器件选型手册（接插件部分）浙江正泰仪器仪表有限责任公司、 ， ■ 、 . 前言一、普通单双排插针二、普通单双排插座三、其他插针插座.蜈蚣插座错误!未定义书签。圆孔插座错误!未定义书签。错误!未定义书签。错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签DIP 芯片插座弯针错误!未定义书签。四、线对板连接器错误!未定义书签。单排针座连接器简牛针座牛角针座五、USB 接口错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签六、天线及连接线错误!未定义书签。七、其他类型接插件错误!未定义书签。FPC 连接器……凤凰端子PS2 插座DF12 系列连接器RJ45 模块化插孔错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签错误!未定义书签IC 卡座错误!未定义书签。SIM 卡座错误!未定义书签。、八、•前言1.范围本手册对公司目前使用的接插件进行了分类，对接插件的描述进行了定义。本手册仅用于公司产品设计选型时参考。2.注意事项本手册中部分物料因在规定的字符条件下无法描述清楚，故采用出图纸的方式，使用时，可以在 PLM 系统上直接查看或者下载。本手册中物料描述的尺寸均未标明公差，如实际使用时对尺寸要求很高，请联系厂家出具规格承认书，或者参考 GB/T1804-2000。所有物料的 SAP 描述均不能超过 40 个字符（包括空格）。一、普通单双排插针1.1 SAP 描述规范双排单塑插针 2.54mm ,2*14P,隔两排抽两排,针长,深圳联颖① 名称②脚间距③引脚数④（类型）⑤针尺寸⑥品牌① 名称：单排单塑插针、双排单塑插针、单排双塑插针、双排双塑插针；② 脚间距：一般为 2.54mm 或 2mm；③ 引脚数：排数*单排引脚数；④ （类型）：如抽针，个别针加长等情况的说明，无特殊的可不写；⑤ 针尺寸：针长表示针两头之间的长度。若 PC=3mm 默认不写，此时单塑插针，只需要写出针长；双塑插针，则需要写明针长和 PA 面长度；a1.2 典型示例描述单排单塑插针 2.54mm,l*17P,PC-5,针长,尤提乐对照图描述双排单塑插针 2.54mm,2*16P,针长 18,尤提乐对照图描述单排双塑插针 2.54mm,1*4P,针长,PA-PC-3,深圳联颖对照图描述双排双塑插针 2.54mm,2*15P,针长 27,PA-9,尤提乐aPC 面为针插入 PCB 的一端，PA 面为远离 PCB 的一端。对照图描述双排单塑插针 2.54mm,2*14P，隔两排抽两排，针长，深圳联颖对照图二、普通单双排插座SAP 描述规范双排插座 2.54mm ,2*14P,隔两排抽两排,塑高,...
