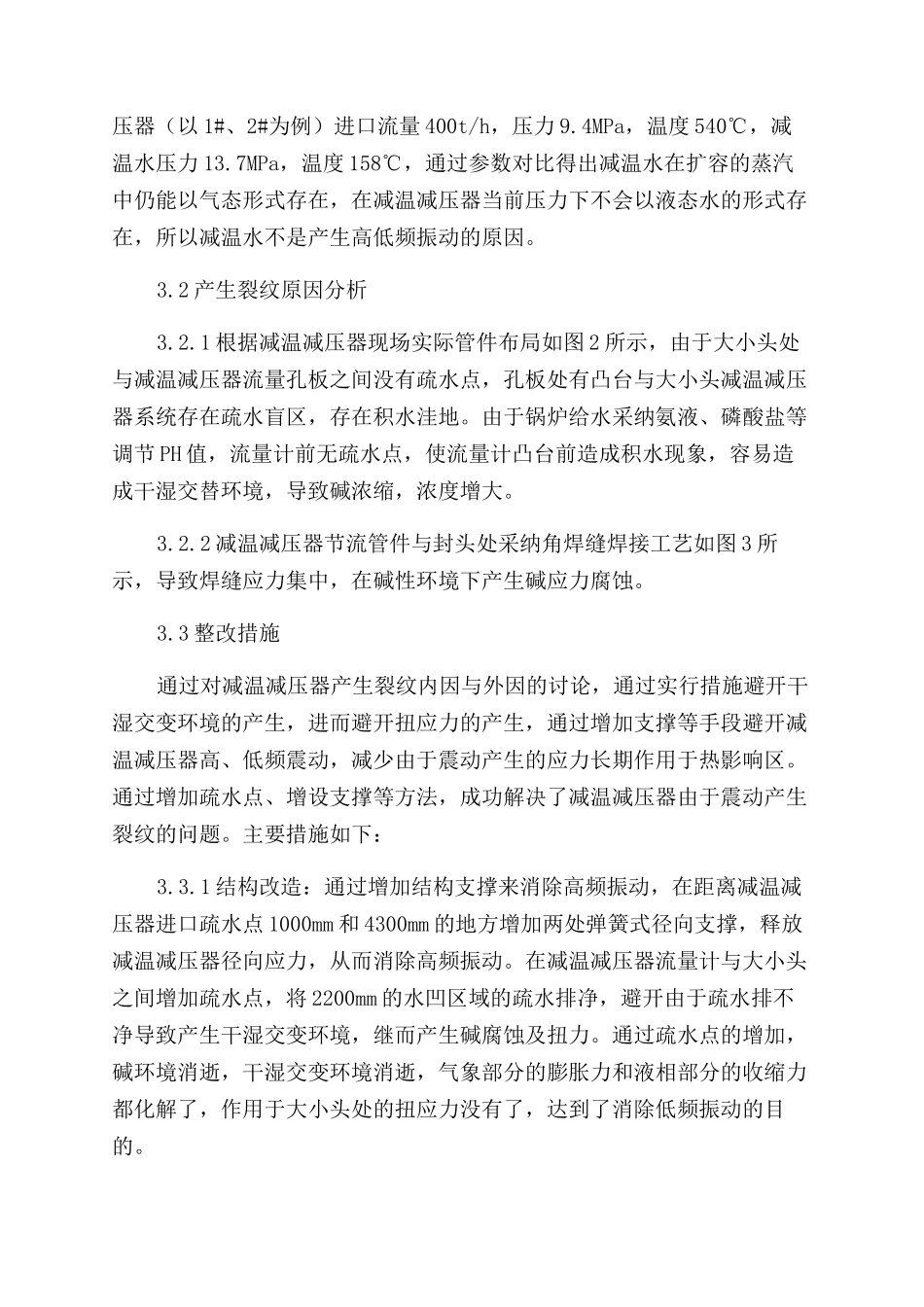

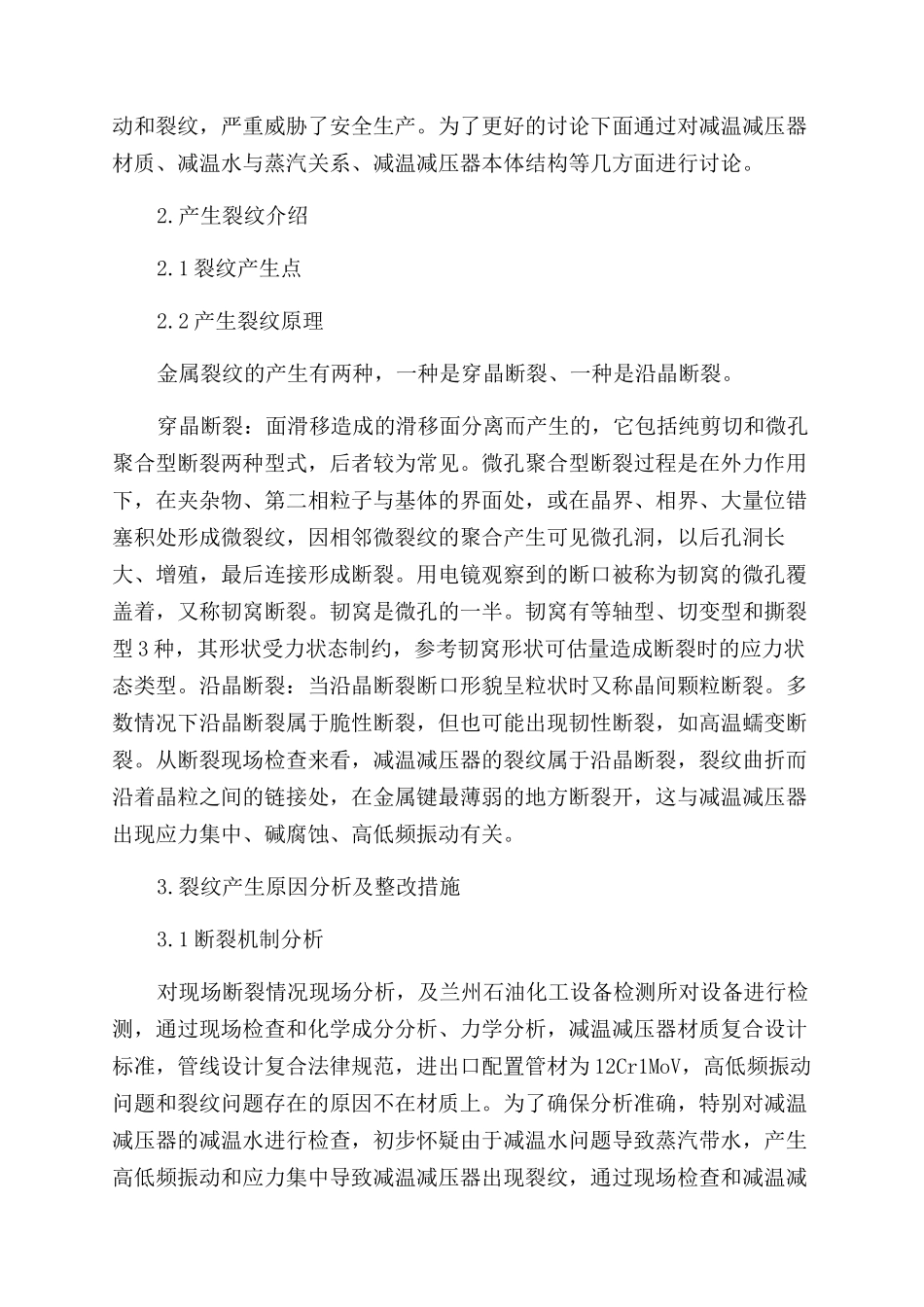

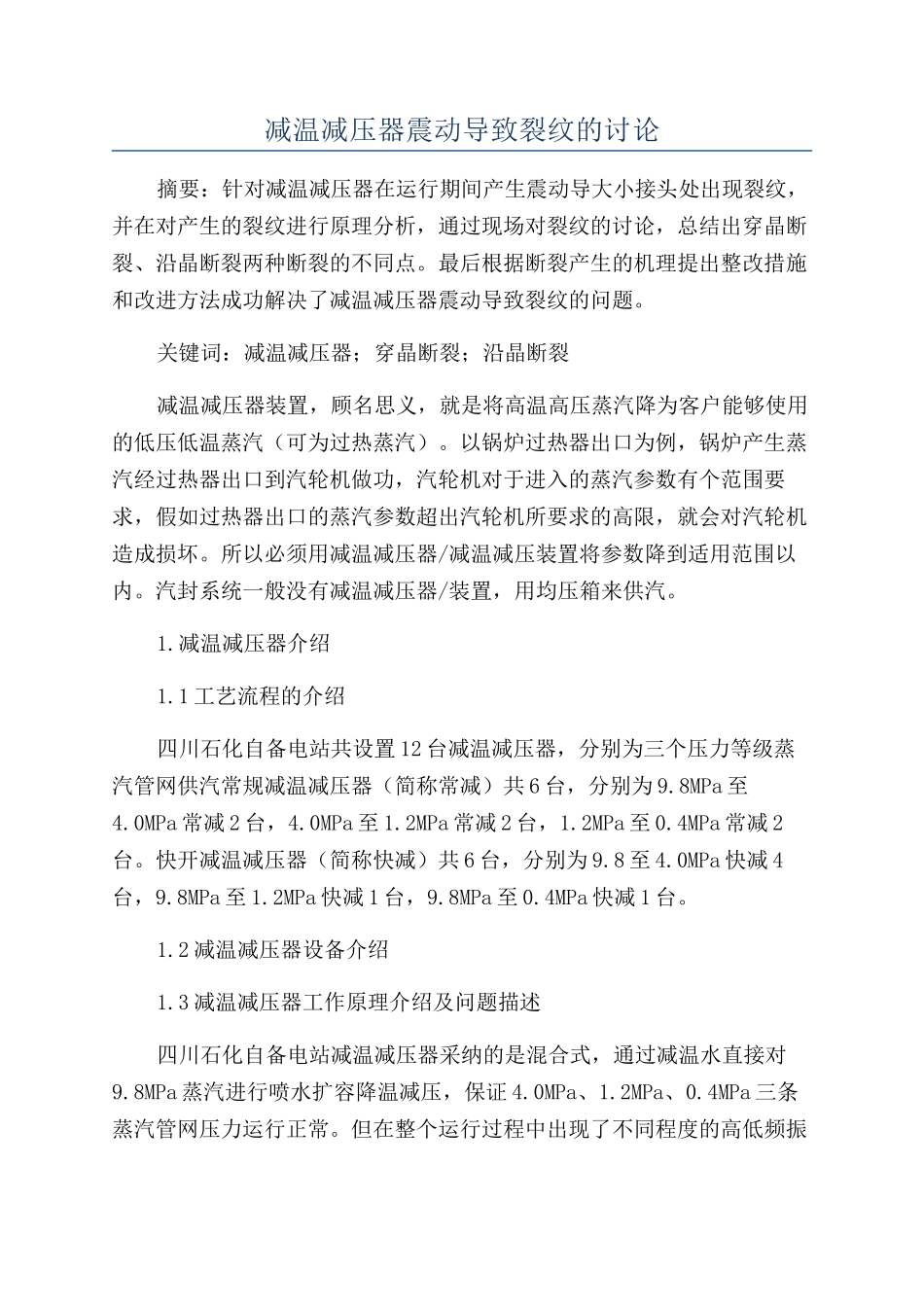

减温减压器震动导致裂纹的讨论摘要：针对减温减压器在运行期间产生震动导大小接头处出现裂纹，并在对产生的裂纹进行原理分析，通过现场对裂纹的讨论，总结出穿晶断裂、沿晶断裂两种断裂的不同点。最后根据断裂产生的机理提出整改措施和改进方法成功解决了减温减压器震动导致裂纹的问题。关键词：减温减压器；穿晶断裂；沿晶断裂减温减压器装置，顾名思义，就是将高温高压蒸汽降为客户能够使用的低压低温蒸汽（可为过热蒸汽）。以锅炉过热器出口为例，锅炉产生蒸汽经过热器出口到汽轮机做功，汽轮机对于进入的蒸汽参数有个范围要求，假如过热器出口的蒸汽参数超出汽轮机所要求的高限，就会对汽轮机造成损坏。所以必须用减温减压器/减温减压装置将参数降到适用范围以内。汽封系统一般没有减温减压器/装置，用均压箱来供汽。1.减温减压器介绍1.1 工艺流程的介绍四川石化自备电站共设置 12 台减温减压器，分别为三个压力等级蒸汽管网供汽常规减温减压器（简称常减）共 6 台，分别为 9.8MPa 至4.0MPa 常减 2 台，4.0MPa 至 1.2MPa 常减 2 台，1.2MPa 至 0.4MPa 常减 2台。快开减温减压器（简称快减）共 6 台，分别为 9.8 至 4.0MPa 快减 4台，9.8MPa 至 1.2MPa 快减 1 台，9.8MPa 至 0.4MPa 快减 1 台。1.2 减温减压器设备介绍1.3 减温减压器工作原理介绍及问题描述四川石化自备电站减温减压器采纳的是混合式，通过减温水直接对9.8MPa 蒸汽进行喷水扩容降温减压，保证 4.0MPa、1.2MPa、0.4MPa 三条蒸汽管网压力运行正常。但在整个运行过程中出现了不同程度的高低频振动和裂纹，严重威胁了安全生产。为了更好的讨论下面通过对减温减压器材质、减温水与蒸汽关系、减温减压器本体结构等几方面进行讨论。2.产生裂纹介绍2.1 裂纹产生点2.2 产生裂纹原理金属裂纹的产生有两种，一种是穿晶断裂、一种是沿晶断裂。穿晶断裂：面滑移造成的滑移面分离而产生的，它包括纯剪切和微孔聚合型断裂两种型式，后者较为常见。微孔聚合型断裂过程是在外力作用下，在夹杂物、第二相粒子与基体的界面处，或在晶界、相界、大量位错塞积处形成微裂纹，因相邻微裂纹的聚合产生可见微孔洞，以后孔洞长大、增殖，最后连接形成断裂。用电镜观察到的断口被称为韧窝的微孔覆盖着，又称韧窝断裂。韧窝是微孔的一半。韧窝有等轴型、切变型和撕裂型 3 种，其形状受力状态制约，参考韧窝形状可估量造成断裂时的应力状态类型。沿晶断裂：当沿...
