利用废渣防紫外线的涂料研究

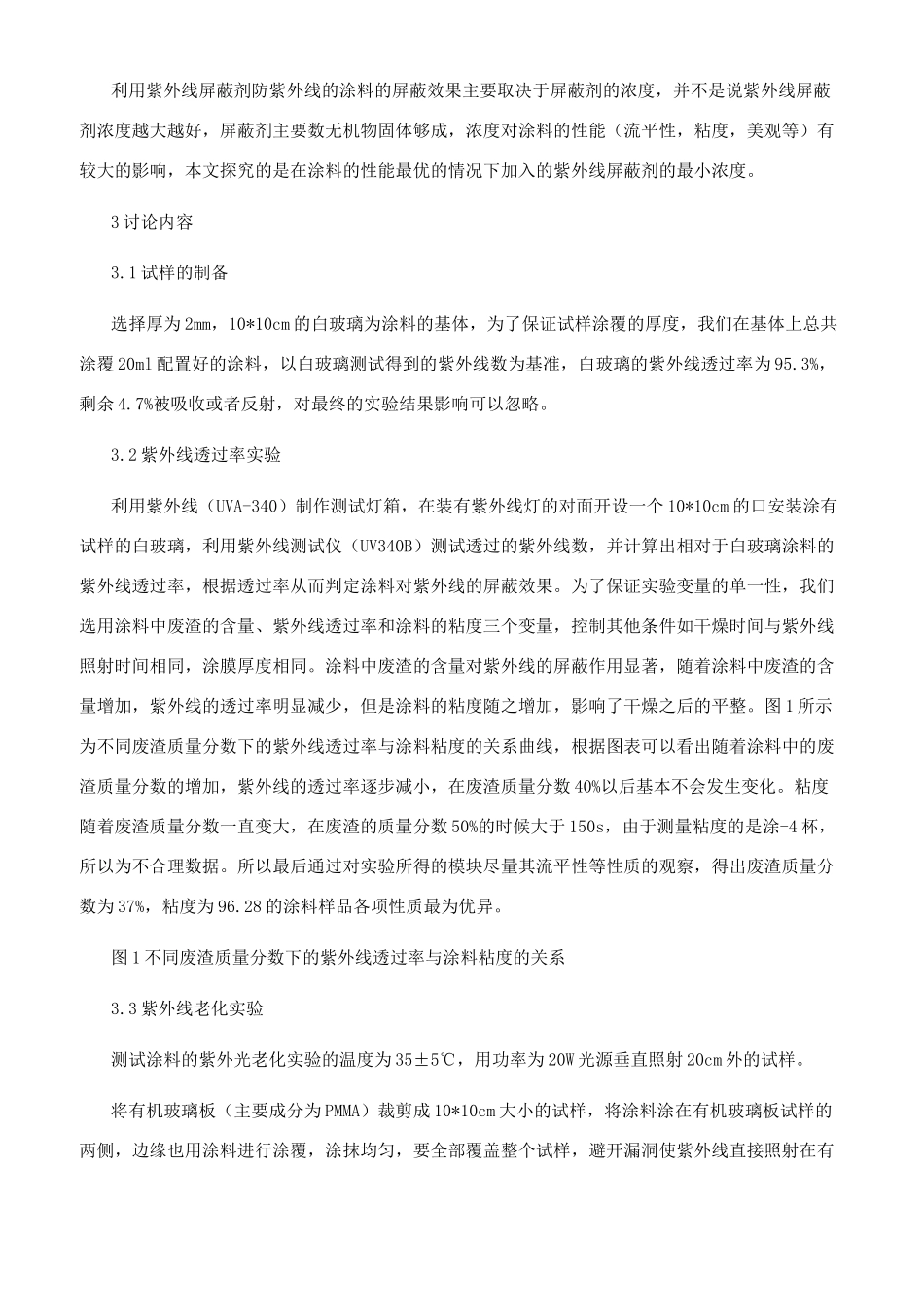

利用废渣防紫外线的涂料讨论【摘要】防紫外线涂料主要由成膜物质丙烯酸树脂，紫外线屏蔽剂金属氧化物废渣和一些其他助剂如防沉降剂组成，在紫外线透射试验中可以看出，这种防紫外线涂料的紫外线透过率在 5%以下，有效的屏蔽了紫外线照射。经过 400 小时的紫外光加速老化实验之后，涂料的屏蔽作用基本保持不变，涂料和基体没有受到损害。【关键词】防紫外线；涂料；废渣StudyontheuseofwasteresiduetopreventultravioletrayYangZhengwenMuZhijunZhaoYongjieFengZhimeiZuoJun（ChemicalEngineeringCollege，NorthwestUniversityForNationalities，Lanzhou730124China）Keywords：anti-ultraviolet；coating；wasteresidue1 引言紫外线是电磁波谱中波长从 10nm 到 400nm 辐射的总称。聚合物在含氧环境中受紫外光照射后会发生各种物理变化和化学变化，以致最后产生明显的效应，如变色、表面龟裂、粉化、机械性能和电气性能的恶化等[1]。文中所讨论的防紫外线涂料是利用金属氧化物对紫外线的屏蔽作用而寻找的以废渣做为紫外线屏蔽剂的一种防紫外线涂料。可以很好的保护被涂覆的基体免受紫外线的照射，增长使用寿命，而且自身不被紫外线照射而被氧化。有很好的应用前景，例如野外裸露设备的保护，室外墙体或者管材保护等。通过对涂料进行长时间紫外光灯（UVA-340）的照射，测试并计算紫外线的透过率，及其观察自身被老化的程度，对涂料的紫外线屏蔽效益和自身的耐久性做出推断。2 涂料的结构和机理本文中所制备的涂料主要是由紫外线屏蔽剂，成膜物质，其他助剂（有机膨润土、消泡剂、羟乙基纤维素）等物质组成。紫外线屏蔽剂主要是由金属氧化物和某些金属的盐类构成，探究炼钢所产生的废渣主要成分为氧化铁、氧化铝、氧化钙、氧化镁、氧化硅等，所以本着节能环保，废物利用的思想，我们采纳废渣做紫外线屏蔽剂。它可以将照射在涂料表面的紫外线进行反射或折射。利用紫外线屏蔽剂防紫外线的涂料的屏蔽效果主要取决于屏蔽剂的浓度，并不是说紫外线屏蔽剂浓度越大越好，屏蔽剂主要数无机物固体够成，浓度对涂料的性能（流平性，粘度，美观等）有较大的影响，本文探究的是在涂料的性能最优的情况下加入的紫外线屏蔽剂的最小浓度。3 讨论内容3.1 试样的制备选择厚为 2mm，10*10cm 的白玻璃为涂料的基体，为了保证试样涂覆的厚度，我们在基体上总共涂覆 20ml 配置好的涂料，以白玻璃测试得到的紫外线数为基准，白玻璃的紫外线透过率为 95.3%，...
