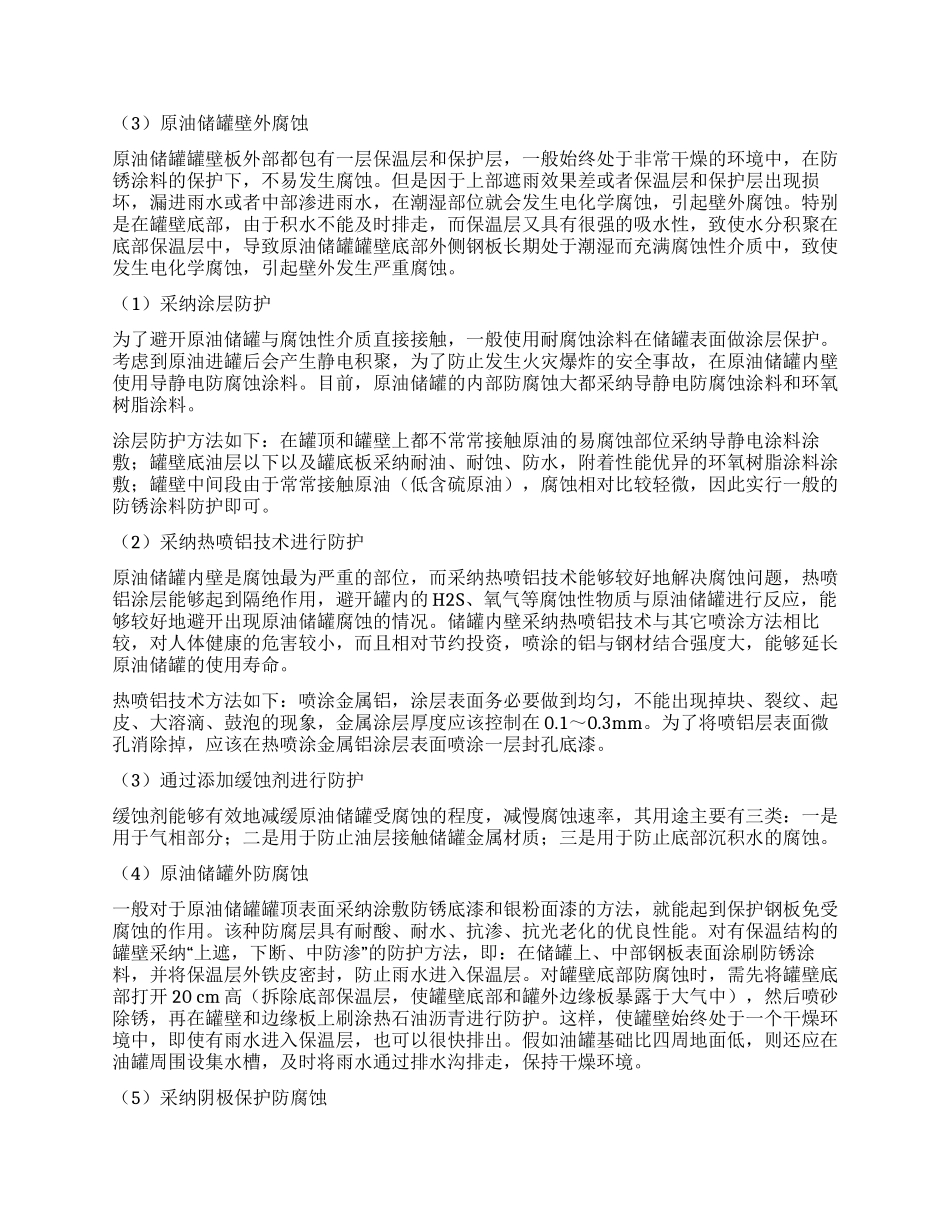

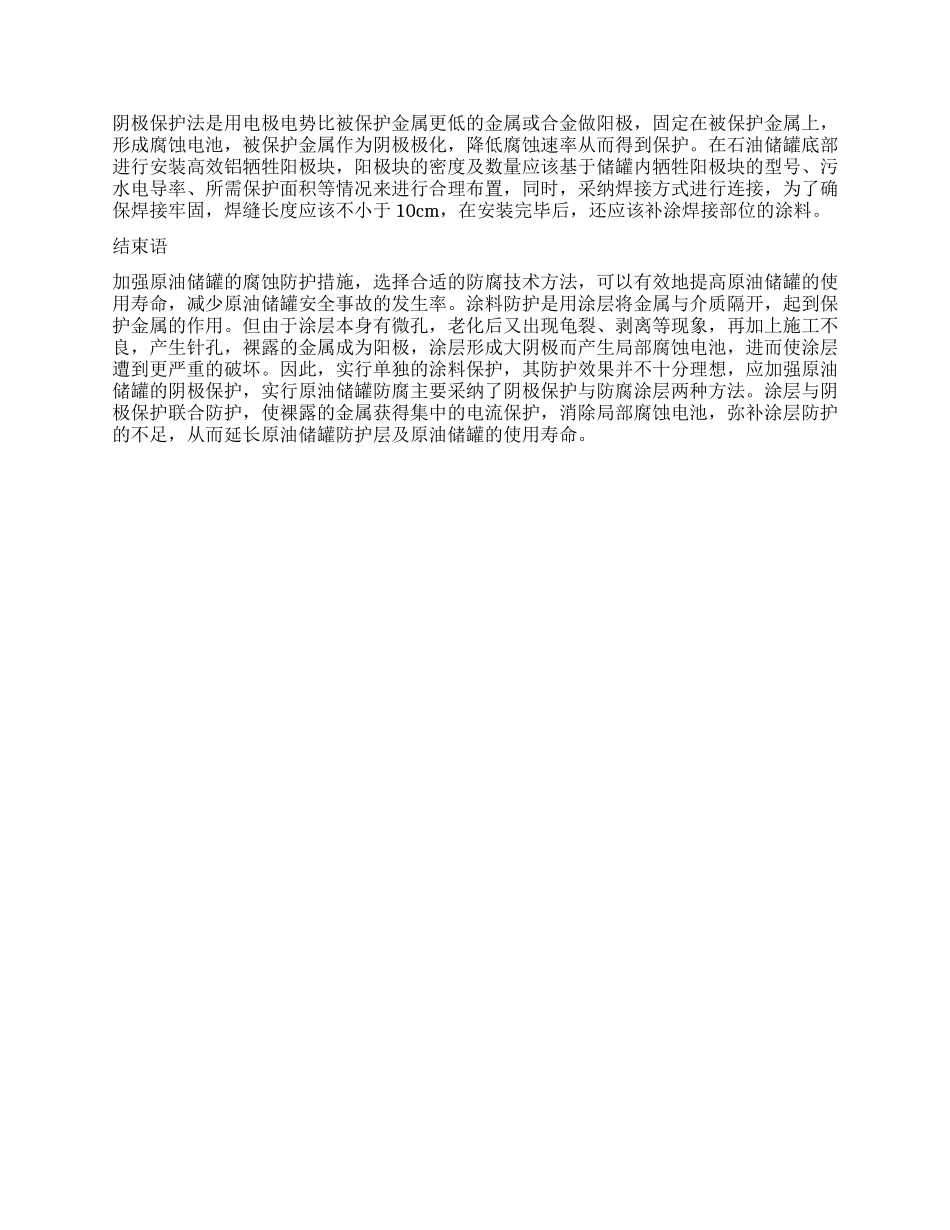

摘要：加强原油储罐的腐蚀防护措施，选择合适的防腐技术方法，可以有效地提高原油储罐的使用寿命，减少原油储罐安全事故的发生率。本文对原油储罐腐蚀的部位进行了分析，阐述了原油储罐发生腐蚀的机理，并会对原油储罐的内部腐蚀和外部腐蚀提出了具体的防护措施。关键词：原油储罐；防腐；腐蚀原油储罐是炼油化工企业储存原油和中间产品的重要设备之一，对于原油管道运输业来讲，更是必不可少的设备。腐蚀是炼油化工企业安全生产的重大隐患之一，严重影响着炼油化工企业的经济效益。在内部腐蚀性介质的作用和外部环境的影响下，原油储罐腐蚀会相当严重，假如不能及时掌握原油储罐的腐蚀程度，实行必要的腐蚀防护措施，将会引起各种恶性安全事故的发生。一、原油储罐腐蚀部位分析原油储罐很容易受到内部腐蚀介质和外界环境介质的腐蚀。内部腐蚀为石油储罐内部存储原油介质、内部积水、以及储罐内部凝聚水汽所导致的腐蚀影响，由于原油储罐内部接触的介质中含有腐蚀性物质，因此腐蚀程度比较严重。原油储罐外部腐蚀为杂散电流干扰腐蚀、大气腐蚀以及保温层结垢吸水后的腐蚀等因素影响，外部腐蚀由于储罐与外界所处的环境不同，其腐蚀程度也不尽相同。原油储罐的腐蚀严重的部位主要集中发生在罐顶、罐底内侧、罐底外侧等三个区域。二、原油储罐腐蚀机理分析（1）原油储罐的内部腐蚀情况原油储罐内部腐蚀主要是由于原油中含有的硫化物、无机盐、环烷酸以及微生物等对钢材内表面造成的腐蚀。罐底水相部分是腐蚀最严重的部位，腐蚀特征是产生坑蚀、斑点甚至穿孔。1）气相部位腐蚀机理分析：主要以化学腐蚀为主，基本上为均匀腐蚀。因为油料中挥发出的酸性气体 H2S、HCI、外加通过呼吸气阀进入罐内的水分、空气等混合腐蚀气体在原油储罐内上部凝聚成酸性溶液，以致发生化学腐蚀。2）储油部位腐蚀机理分析：原油储罐内部储油部位腐蚀速率低，一般不会造成特别危险。但是在储油部位与气相和液相交界处，环境潮湿富氧，具备了电化学腐蚀的两个基本要素，交界处腐蚀相对比较严重。3）罐底内表面腐蚀机理分析：罐底内表面腐蚀形貌主要为点蚀。主要是因为罐底积聚了酸性沉淀，酸性水中含有大量的富氧离子，形成了电解质溶液，产生了化学腐蚀。加上原油中固体雜质和储罐腐蚀产物大量沉积于罐底，与储罐底部有不同的电极电位，形成了腐蚀电池，以致产生了电化学腐蚀。（2）原油储罐罐顶外腐蚀原油储罐罐顶外表面长期与空气接触，容易受到空气的氧化作用，但是在常...
