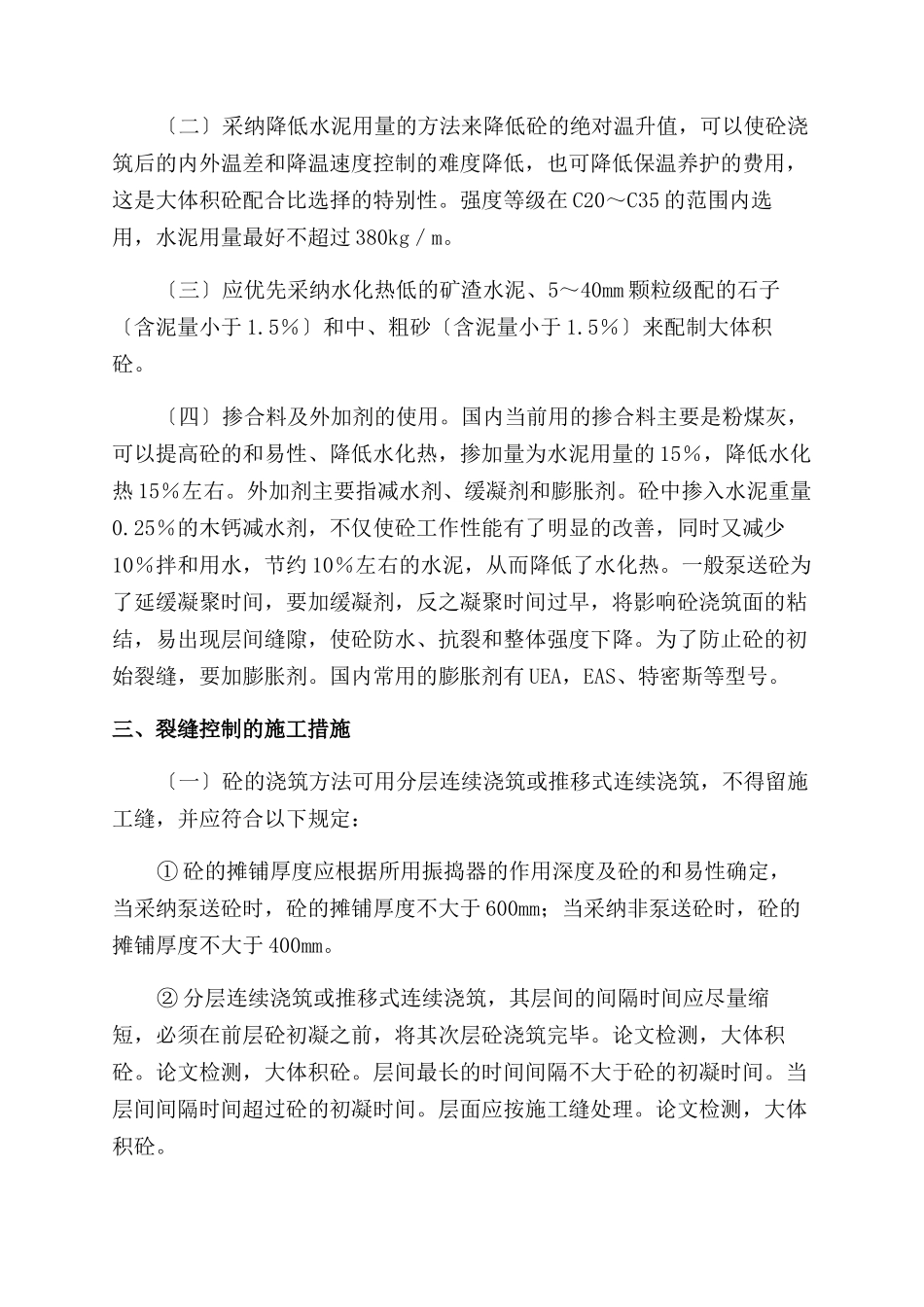

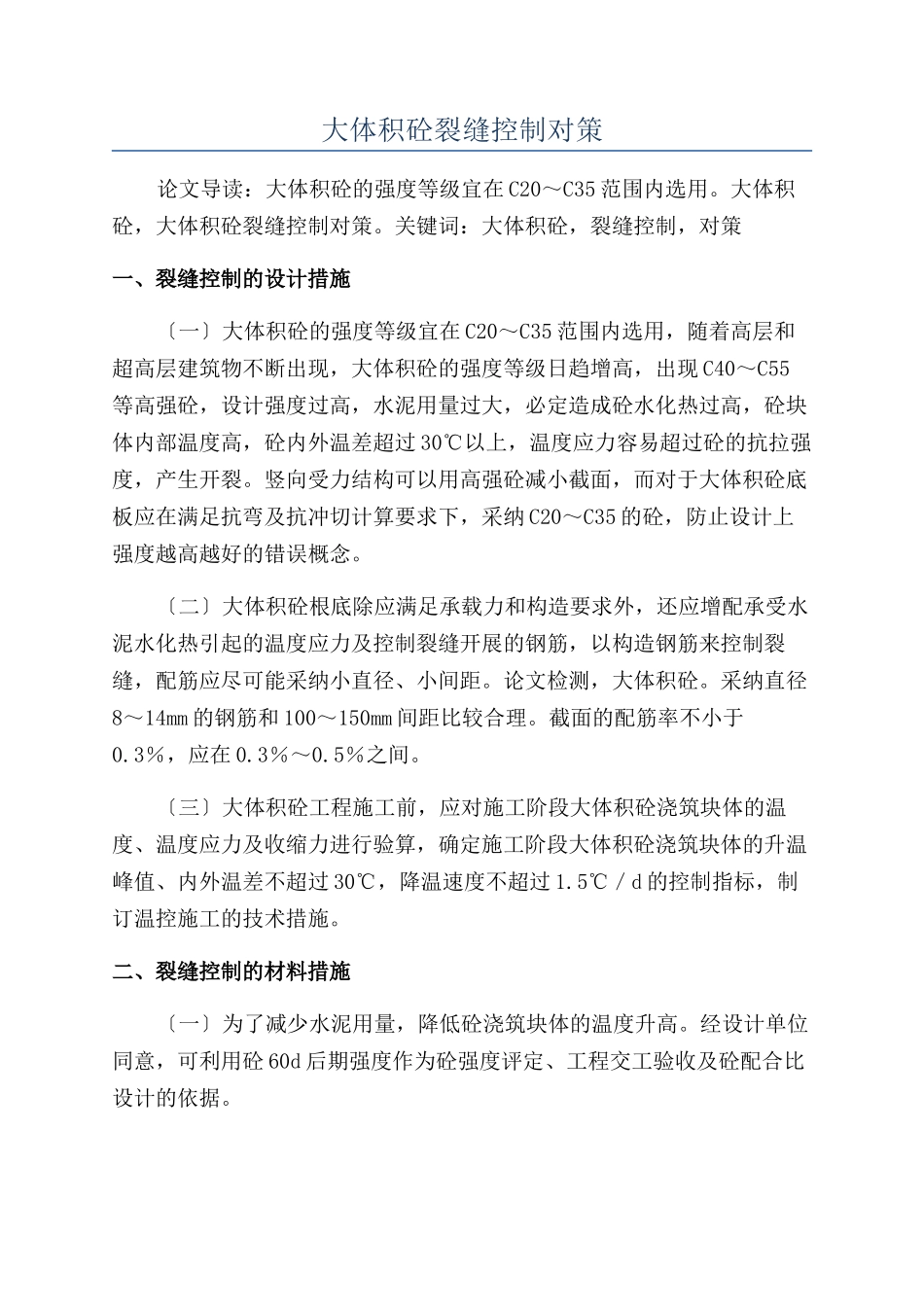

大体积砼裂缝控制对策论文导读：大体积砼的强度等级宜在 C20～C35 范围内选用。大体积砼，大体积砼裂缝控制对策。关键词：大体积砼，裂缝控制，对策一、裂缝控制的设计措施〔一〕大体积砼的强度等级宜在 C20～C35 范围内选用，随着高层和超高层建筑物不断出现，大体积砼的强度等级日趋增高，出现 C40～C55等高强砼，设计强度过高，水泥用量过大，必定造成砼水化热过高，砼块体内部温度高，砼内外温差超过 30℃以上，温度应力容易超过砼的抗拉强度，产生开裂。竖向受力结构可以用高强砼减小截面，而对于大体积砼底板应在满足抗弯及抗冲切计算要求下，采纳 C20～C35 的砼，防止设计上强度越高越好的错误概念。〔二〕大体积砼根底除应满足承载力和构造要求外，还应增配承受水泥水化热引起的温度应力及控制裂缝开展的钢筋，以构造钢筋来控制裂缝，配筋应尽可能采纳小直径、小间距。论文检测，大体积砼。采纳直径8～14mm 的钢筋和 100～150mm 间距比较合理。截面的配筋率不小于0.3％，应在 0.3％～0.5％之间。〔三〕大体积砼工程施工前，应对施工阶段大体积砼浇筑块体的温度、温度应力及收缩力进行验算，确定施工阶段大体积砼浇筑块体的升温峰值、内外温差不超过 30℃，降温速度不超过 1.5℃／d 的控制指标，制订温控施工的技术措施。二、裂缝控制的材料措施〔一〕为了减少水泥用量，降低砼浇筑块体的温度升高。经设计单位同意，可利用砼 60d 后期强度作为砼强度评定、工程交工验收及砼配合比设计的依据。〔二〕采纳降低水泥用量的方法来降低砼的绝对温升值，可以使砼浇筑后的内外温差和降温速度控制的难度降低，也可降低保温养护的费用，这是大体积砼配合比选择的特别性。强度等级在 C20～C35 的范围内选用，水泥用量最好不超过 380kg／m。〔三〕应优先采纳水化热低的矿渣水泥、5～40mm 颗粒级配的石子〔含泥量小于 1.5％〕和中、粗砂〔含泥量小于 1.5％〕来配制大体积砼。〔四〕掺合料及外加剂的使用。国内当前用的掺合料主要是粉煤灰，可以提高砼的和易性、降低水化热，掺加量为水泥用量的 15％，降低水化热 15％左右。外加剂主要指减水剂、缓凝剂和膨胀剂。砼中掺入水泥重量0.25％的木钙减水剂，不仅使砼工作性能有了明显的改善，同时又减少10％拌和用水，节约 10％左右的水泥，从而降低了水化热。一般泵送砼为了延缓凝聚时间，要加缓凝剂，反之凝聚时间过早，将影响砼浇筑面的粘结，易出现层间缝隙，使砼防水、抗裂和整...
