大地测量学实习报告

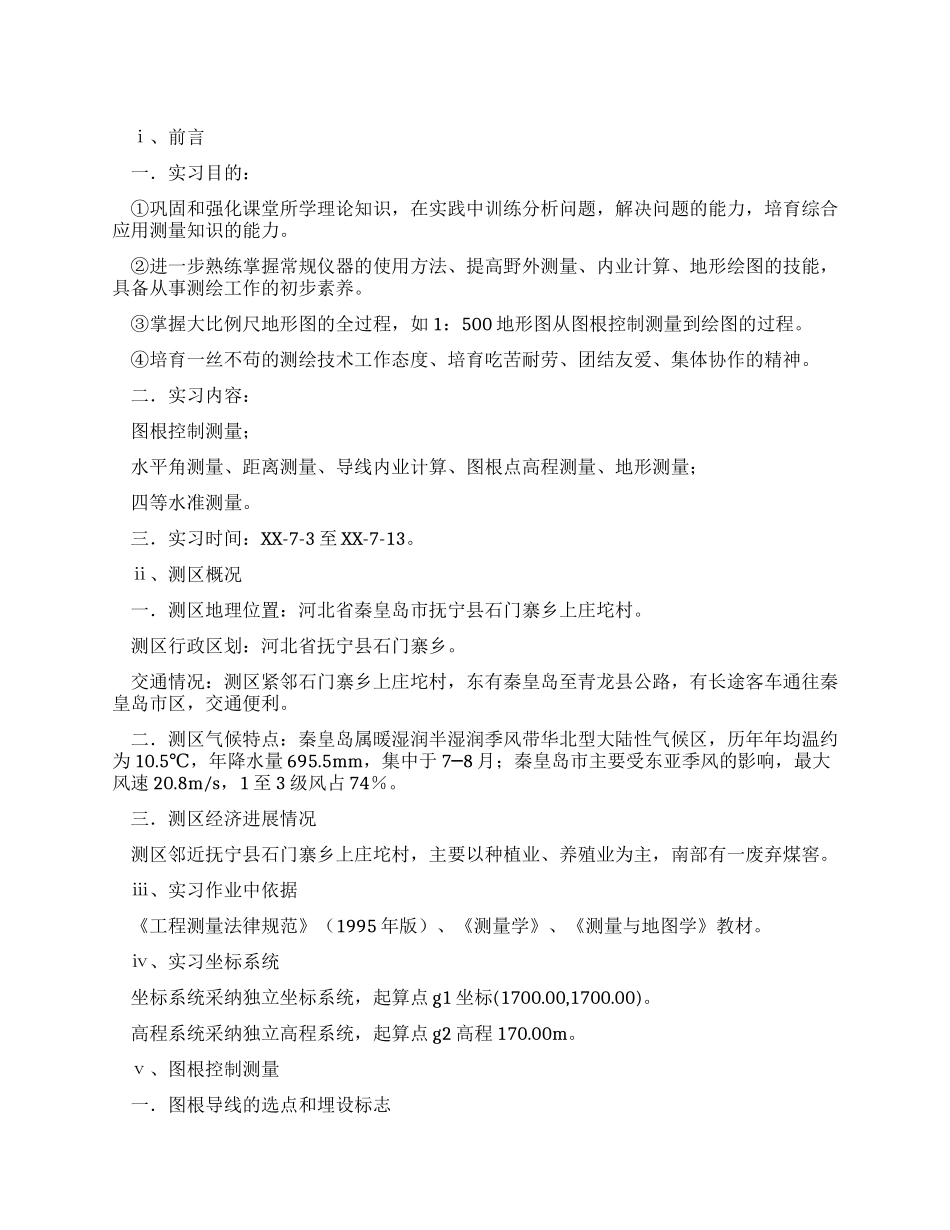

ⅰ、前言 一．实习目的： ①巩固和强化课堂所学理论知识，在实践中训练分析问题，解决问题的能力，培育综合应用测量知识的能力。 ②进一步熟练掌握常规仪器的使用方法、提高野外测量、内业计算、地形绘图的技能，具备从事测绘工作的初步素养。 ③掌握大比例尺地形图的全过程，如 1：500 地形图从图根控制测量到绘图的过程。 ④培育一丝不苟的测绘技术工作态度、培育吃苦耐劳、团结友爱、集体协作的精神。 二．实习内容： 图根控制测量； 水平角测量、距离测量、导线内业计算、图根点高程测量、地形测量； 四等水准测量。 三．实习时间：XX-7-3 至 XX-7-13。 ⅱ、测区概况 一．测区地理位置：河北省秦皇岛市抚宁县石门寨乡上庄坨村。 测区行政区划：河北省抚宁县石门寨乡。 交通情况：测区紧邻石门寨乡上庄坨村，东有秦皇岛至青龙县公路，有长途客车通往秦皇岛市区，交通便利。 二．测区气候特点：秦皇岛属暖湿润半湿润季风带华北型大陆性气候区，历年年均温约为 10.5℃，年降水量 695.5mm，集中于 7 8─ 月；秦皇岛市主要受东亚季风的影响，最大风速 20.8m/s，1 至 3 级风占 74％。 三．测区经济进展情况 测区邻近抚宁县石门寨乡上庄坨村，主要以种植业、养殖业为主，南部有一废弃煤窖。 ⅲ、实习作业中依据 《工程测量法律规范》（1995 年版）、《测量学》、《测量与地图学》教材。 ⅳ、实习坐标系统 坐标系统采纳独立坐标系统，起算点 g1 坐标(1700.00,1700.00)。 高程系统采纳独立高程系统，起算点 g2 高程 170.00m。 ⅴ、图根控制测量 一．图根导线的选点和埋设标志 选点要求：本组在测区内布设一条闭合图根导线，导线点 5 个。 导线平均边长小于 70m，本组平均边长 47m。相邻边长之比均小于 3：1。 导线点标志是喷红油漆于一固定点处，中心以圆十字形点位为标志。 二．水平角测量： 仪器：dj6 光学经纬仪，垂球 x2，竹竿 x6，纪录板，纪录手簿，铅笔，小刀，遮阳伞，经纬仪脚架。 观测事项：经纬仪对中采纳光学对中器对中，用三根竹竿做成简易三脚架，并悬挂垂球作为照准目标；起始边方位角采纳地质罗盘测定，本组 g1g2 方位角为 29°45′00′。 注意事项：观测前将脚架腿踏实，防止三脚架滑动；一测回内不能进行对中和整平操作；观测时一人独立观测，眼快心细，并有其他人（一个）在旁边为仪器遮伞；观测过程中操作仪器动作要轻，转动照准部后符合气泡不得超出格线；其他人员...
